Рисунок 1.1 Схема одновальной лебедки
Лебедка У2-5-5 наиболее широко применяется в бурении. Она входит в комплект буровых установок БУ-4000. Кинематическая схема ее показана на рисунке 1.2. Это двухвальная однобарабанная лебедка со встроенным зубчатым редуктором и зубчатой коробкой передач, выполненной в виде отдельного агрегата и кинематически связанной с лебедкой карданными валами 6 и 9 (коробка передач на схеме не показана). Коробка передач сообщает лебедке все пять скоростей и может изменять направление вращения, что необходимо при работе с дизельным приводом.
Через карданный вал 9 и вал-шестерню (z = 27) зубчатое колесо (z =93) редуктора лебедки сообщает подъемному валу четыре первых скорости. Привод барабана лебедки 13 на этих скоростях включается путем пуска сжатого воздуха в спаренную шинно-пневматическую муфту 8. Параллельно через карданный вал 6, трансмиссионный вал 5 и цепную передачу со звездочками z = 25 и z = 28 от коробки передач сообщается подъемному валу независимая повышенная скорость V. Она включается шинно-пневматической муфтой 7 и предназначена в основном для подъема ненагруженного элеватора.
Вал 5 находится в постоянном вращении и передает движение через цепную передачу 4 со звездочками z =19 и z =35 катушечному валу 3, на котором смонтирована фрикционная катушка 1 с планетарной передачей 2. Вращение катушечного вала не зависит от включения шинно-пневматической муфты 7. От редуктора лебедки через шестерню (z = 44) мощность передается на трансмиссионный вал ротора 10. Далее через цепную передачу со звездочками z = 45 и z = 21 мощность передается на приводной вал ротора 12. Привод ротора включается в работу сдвоенной шинно-пневматической муфтой 11.
С левой стороны барабана на подъемном валу на подшипниках качения установлено цепное колесо 16 с кулачковой полумуфтой. Через это колесо подъемный вал цепной передачей связан с автоматом подачи долота на забой. Соосно с подъемным валом установлен гидродинамический тормоз 14. Кулачковая муфта 15 включает в работу или гидродинамический тормоз во время спуска колонн, или автомат подачи долота в процессе бурения.
Лебедка У2-2-11 предназначена для комплектации буровых, установок БУ-3000 с дизельным или электроприводом. Кинематическая схема ее приведена на рисунке 1.3. Лебёдка состоит из двух валов: подъемного вала 13 с барабаном и трансмиссионного вала 5. Из-за отсутствия катушечного вала необходима установка на буровой вспомогательной лебедки. Привод лебедки осуществляется от цепной коробки перемены передач, которая имеет три скорости.

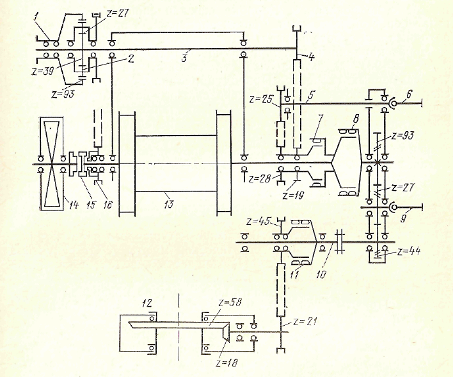

Рисунок 1.2 Кинематическая схема лебедки У2-5-5
Имея две собственных скорости, лебедка вместе с коробкой передач располагает шестью скоростями. Первая включается на коробке передач, остальные — с пульта бурильщика с помощью шинно-пневматических муфт. Реверсионное вращение валов лебедки в установках с дизельным приводом включается на коробке скоростей. В установках с электроприводом частота вращения вала лебедки изменяется с пульта бурильщика за счет реверса электродвигателей.
Цепная коробка передач кинематически связана с трансмиссионным валом лебедки цепной передачей 4, по которой передаются три прямые и одна обратная скорости. При включенной шинно-пневматической муфте 2 (ШПМ-1070) и выключенной 7 (спаренная ШПМ-700) с трансмиссионного вала 5 на подъемный вал 13 цепной передачей 3 передаются I, II и III скорости. Эти же скорости передаются цепной передачей 15 на трансмиссионный вал привода ротора, с которого включением скоростей муфты 11 (ШПМ-500) через цепную передачу 12 движение передается приводному валу ротора.
Выключив муфту 2 и включив муфту 7, через цепную передачу 8 на подъемный вал передаются IV, V и VI скорости. Цепными передачами 16 и 6 подъемный вал с барабаном соединяется с регулятором подачи долота. РПД включается в работу кулачковой муфтой 14. Вал гидродинамического тормоза 10 соединяется - с подъемным валом путем включения кулачковой муфты 9. Подъемный вал цепной передачей соединен с командоаппаратом 1. Цепные передачи подвода мощности к подъемному валу — трехрядные с шагом цепи 50,8 мм, для привода ротора и включения РПД — двухрядные с тем же шагом.
Лебедка ЛБУ-1100 состоит из собственно лебедки III, коробки скоростей II, регулятора подачи долота I и трансмиссии привода ротора IV (рисунок 1.4). Одновальная однобарабанная лебедка установлена на отдельной раме, которая с помощью стяжек соединяется с общей рамой коробки скоростей и РПД. Трансмиссия привода ротора также смонтирована па отдельной раме.

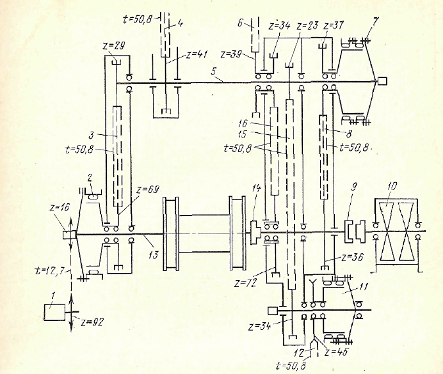

Рисунок 1.3 Кинематическая схема лебедки У 2-2-11
Подъемный вал 25 лебедки с барабаном смонтирован на подшипниках качения, корпуса которых установлены на раме. Справа на валу на подшипниках качения смонтировано двойное цепное колесо с z = 40, которое сблокировано с шинно-пневматической муфтой 27. На конце вала посажена кулачковая полумуфта 28, которая соединяет подъемный вал с валом электромагнитной тормозной машины 29. Электромагнитный тормоз включается в работу путем передвижения на тормозном валу ответной кулачковой полумуфты. Привод полумуфты — пневматический с дистанционным управлением. Слева на подъемном валу на подшипниках качения установлено цепное колесо с z = 81, сблокированное с шинно-пневматической муфтой 2. На конце вала установлена звездочка для соединения его цепной передачей с тахогенератором 1.
Приводной блок лебедки состоит из цепной коробки скоростей и регулятора подачи долота. В коробке скоростей смонтированы на подшипниках качения трансмиссионный вал 21 и промежуточный вал 24. На трансмиссионном валу жестко посажены два цепных колеса с z = 27 и на подшипниках качения установлено цепное колесо с z = 30, сблокированное с кулачковой полумуфтой 18. Вторая полумуфта 19 сблокирована с зубчатым колесом 20, С правой стороны трансмиссионного вала находится шинно-пневматическая муфта 22 для включения привода. С левой стороны на этом же валу смонтирован шкив тормозной шинно-пневматической муфты 11, которая предназначена для быстрого торможения валов и их фиксации при переключении скоростей кулачковыми муфтами и зубчатым зацеплением. Для смазки подшипников и цепей установлен масляный шестеренчатый насос 10, привод которого осуществляется от трансмиссионного вала с помощью клиноременной передачи.
На промежуточном валу на подшипниках качения смонтированы цепные колеса с z = 52 и z = 34, сблокированные соответственно с кулачковыми полумуфтами 13 и 15. На этом же валу неподвижно посажены цепные колеса с z=27 и z = 39 и зубчатое колесо 23. Левый конец промежуточного вала 24 соединяется соосно с помощью шинно-пневматической муфты 9 со вторым промежуточным валом 4, на котором неподвижно посажено цепное колесо с z=21 и шинно-пневматическая муфта 5 для соединения его с валом редуктора РПД. Регулятор подачи долота смонтирован на общей раме с коробкой скоростей и состоит из редуктора 6, колодочного тормоза 7 и приводного электродвигателя 8.
Трансмиссия привода ротора состоит из цепной передачи 30, передающей мощность с подъемного вала через спаренную шинно-пневматическую муфту 31 коническому редуктору 32. От него передача осуществляется через вертикальный карданный вал к верхнему коническому редуктору, который связан горизонтальным карданным валом непосредственно с приводным валом ротора.

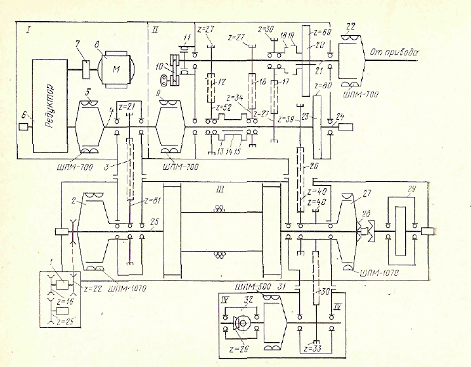

Рисунок 1.4 Кинематическая схема лебедки ЛБУ-1100
Прямые I, II и III скоростей передаются с трансмиссионного вала 21 через цепные передачи 12, 16 и 17 путем поочередного включения кулачковых муфт 13, 14, 15 и 18, 19. С промежуточного вала 24 через шинно-пневматическую муфту 9, цепную передачу 3 и шинно-пневматическую муфту 2 скорости передаются на подъемный вал барабана лебедки. Скорости IV, V и VI с промежуточного вала 24 передаются цепной передачей 26 через шинно-пневматическую муфту 27 подъемному валу 25. Обратное вращение подъемного вала осуществляется при введенных в зацепление зубчатых колесах 20—23. Цепные передачи 3 и 26 обеспечивают две обратные скорости барабана лебедки.
Промышленностью выпускаются две модификации лебедок типа ЛБУ: ЛБУ-1100М1 и ЛБУ-1100М2, Отличие их заключается в том, что во второй модификации применено водяное охлаждение тормозных шкивов. Лебедки ЛБУ-1100 предназначены для комплектации установок БУ-5000. При этом в установках с электроприводом трансмиссия ротора обычно отсутствует, а привод ротора осуществляется от отдельного электродвигателя.
Лебедка ЛБУ-3000 принципиально отличается от всех других отечественных буровых лебедок. В отличие от лебедок с механическими трансмиссиями частота и направление вращения подъемного вала с барабаном в этой лебедке изменяются легко и плавно (бесступенчато) по кривой постоянства мощности. Это достигается за счет непосредственного подсоединения к подъемному валу двух электродвигателей постоянного тока. При спуске колонн приводные электродвигатели работают в режиме генераторов и выполняют функции тормозных машин.
В лебедку ЛБУ-3000 входят три закрытых цепных редуктора,, смонтированных на общей раме и служащих одновременно опорами для валов. Кроме них промежуточный и подъемный валы имеют по одной дополнительной подшипниковой опоре, смонтированной на раме. РПД и двигатели привода установлены на отдельных рамах, соединенных с рамой лебедки стяжными болтами. Весь лебедочный агрегат устанавливается на бетонном фундаменте. На раме лебедки с задней стороны находится масляная станция, предназначенная для смазки подшипников и цепей редукторов.
Лебедки ЛБУ-3000 (У2-300) в буровых установках Уралмаш 300ДЭ, Уралмаш 300Э и БУ-15000 установлены под полом буровой. Тормозная рукоятка, расположенная у пульта бурильщика, соединена системой рычагов и тяг с тормозным валом ленточных тормозов.
1.2 Анализ конструкций буровых лебедок зарубежного производства
Фирмы США выпускают лебедки, рассчитанные на самую различную глубину бурения (табл. 1.2), с механическим, дизель-гидравлическим и электрическим приводами ([2], табл. II.11). Обычно на лебедках применяют ленточный тормоз, который способен к самозатягиванию и хорошо поддается ручному управлению. Дизельный привод для лебедок выполняется в трех вариантах: передача мощности с помощью цепной трансмиссии, через гидротрансформатор (дизель-гидравлический привод) и через муфтовые передачи (табл. 1.3) ([2], табл. II.12).

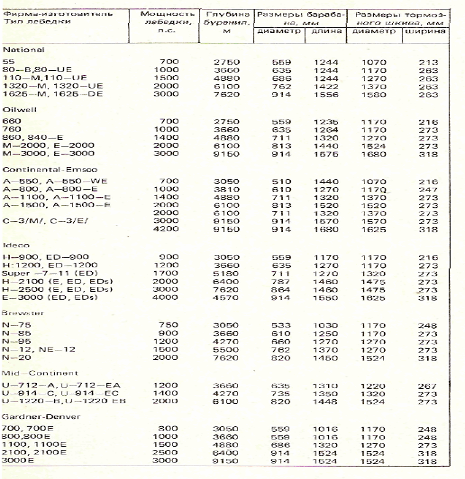

Таблица 1.2 Технические характеристики лебедок, выпускаемых фирмами США
Фирма Braden Winch, отделение фирмы Braden Industries, Inc., предлагает широкий выбор лебедок, используемых при разработке нефтяных и газовых месторождений. Эти лебедки устанавливают на автомобилях, транспортирующих буровые установки. Фирма производит также автомобили, тягачи, сварочные машины и транспортные средства общего назначения (более подробное описание продукции фирмы приведено в рекламном разделе сборника).

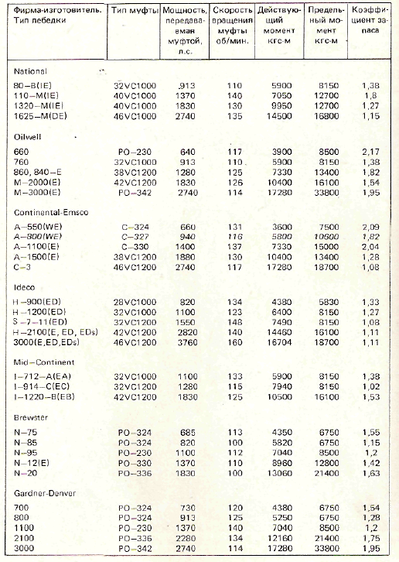

Таблица 1.3 Техническая характеристика муфтовых передач лебедок, выпускаемых фирмами США
1.3 Описание выбранного прототипа
По заданию прототипом в нашей работе является буровая лебедка ЛБУ-1100, кинематическая схема которой приведена на рисунке 1.4.
