Узлы трения дробилок обеспечиваются смазкой от двух установок - жидкой и густой смазки. Жидкая смазка подается к эксцентрику, зубчатой передаче, опорному валу и подшипникам приводного вала; густая - к верхнему подшипнику 5 и противопылевому уплотнению 8 дробящего конуса, а также к подшипникам привода.

Управление дробилкой - дистанционное, регулирование разгрузочной щели - гидравлическое.

I

При вращении эксцентриковой втулки ось вала подвижного конуса описывает коническую поверхность с вершиной в точке подвеса. Угол гирации для дробилок ККД составляет около 30 мин.

Таким образом, при заданном эксцентриситете радиус вращения оси подвижного конуса зависит от расстояния до точки подвеса, т. е. от высоты камеры дробления, и чем ближе к точке подвеса, тем меньше этот радиус, а следовательно, и ход сжатия подвижного конуса. На отечественных дробилках ККД в зоне загрузочного отверстия радиус конуса вращения равен приблизительно 5 мм, т. е. полный размах составляет около 10 мм. В зоне выходной щели радиус равен примерно 30 мм.

Дробилки ККД имеют систему жидкой циркуляционной смазки. Масло под давлением подается специальным насосом в нижнюю часть эксцентрикового стакана, смазывает подпятник и поднимается по зазорам между трущимися поверхностями эксцентрикового узла, обильно смазывая их. Одновременно масло поступает в осевое отверстие вала подвижного конуса и далее по радиальному каналу к сферическому подпятнику. После смазки и охлаждения этих поверхностей масло сливается на конические шестерни, смазывает их и по сливной трубке поступает в бак- отстойник. Отстойник выполнен с электронагревателями для масла в холодное время года. Масляная система имеет контрольные приборы, регистрирующие расход масла, его давление и температуру. При отклонении показателей от заданных для нормального режима работы привод дробилки автоматически отключается.

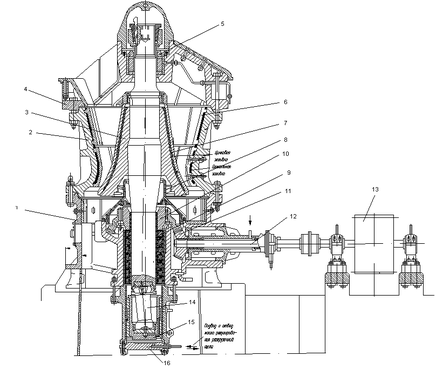

Рисунок 5 Конусная дробилка ККД

1. Заключение

В сравнении с другими типами дробилок, в первую очередь со щёковыми, конусные имеют следующие достоинства:

• меньший расход энергии, так как дробление осуществляется не только раздавливанием, но и изгибом;

• большую производительность, более спокойный ход и отсутствие динамических нагрузок, так как процесс дробления совершается непрерывно в течение всего оборота подвижного конуса;

• возможность включать дробилку при дополнительной камере дробления.

Недостатки конусных дробилок:

• относительная сложность и дороговизна конструкции;

• более дорогой ремонт;

• неприспособленность к измельчению вязких материалов.

2. Проведение патентных исследований и анализ их результатов с целью выявления тенденций развития конусных дробилок

2.1 Область техники

Эти дробилки применяют в самых различных областях промышленности. Конусные дробилки являются высокопроизводительными машинами при переработке различных горных пород на всех стадиях дробления. Их используют: для приготовления заполнителей бетона из различных осадочных и изверженных пород; для дробления доменных шлаков, в том числе шлаков, содержащих металлические включения; для дробления сырья и клинкера при производстве цемента; для дробления стекольного боя; для дробления закладочных пород перед из пневмо- и гидро транспортированием; для дробления коксующихся углей; для дробления различных руд и др.

2.2 Уровень техники

В современной промышленности помимо конусных дробилок используются аналогичные машины:

- щековые дробилки применяют для крупного и среднего дробления различных материалов во многих отраслях народного хозяйства, в основном в горно-рудной промышленности и промышленности строительных материалов.

• валковые дробилки, применяются при измельчении вязких и влажных материалов, также для вторичного дробления твердых пород (известняка, угля, различных руд и т.д.). Рабочим органом валковой дробилки являются два цилиндра (валка), вращающиеся на встречу друг другу и раздвинутые на расстояние, определяемое максимальным размером выходящего продукта. Материал, подлежащий дроблению, вследствие трения затягивается между волками и при этом постепенно измельчается. Различают гладкие, зубчатые, рифленые и ребристые валковые дробилки;

- бегуны, применяются для мелкого и крупного дробления таких материалов, как влажная и сухая глина, кварц, шамот, бой продукции и т.п., не эффективны, т.к. расходуют больше энергии по сравнению с изучаемой машиной.

-дробилки ударного действия в зависимости от конструкции исполнения основного рабочего органа ДУД подразделяют на роторные и молотковые. Молотковые дробилки имеют ротор набранный из отдельных дисков, между которыми шарнирно подвешены молотки массой от 5 до 120 кг. Число рядов молотков достигает 12.

В ударе по куску материала участвует масса отдельных молотков. Применяют их для среднего и мелкого дробления.

Роторные дробилки отличаются высокими технико-экономическими показателями – большой степенью дробления, большой производительностью, меньшим удельным расходом электроэнергии, относительно меньшим удельной массой и размерами, простотой конструкции и удобством обслуживания по сравнению со щековыми и конусными дробилками, а также специфическими достоинствами роторных дробилок - высокой избирательностью дробления, высоким процентом выхода продукта куба образной формы и меньшей чувствительностью к попаданию не дробимых предметов.

2.3 Разработка задания на проведение патентных исследований

Утверждаю

Директор ИТОК

БГТУ им. В.Г. Шухова

Богданов В.С.

Задание

на проведение патентного исследования

Наименование темы: Разработка технического предложения на модернизацию конусной дробилки ККД 1200

Шифр темы: 02.01

Этап (стадия): техническое задание.

Задачи патентных исследований: выявление тенденции развития машин дробления

Исполнитель работ: Валяев А.В.

Руководитель патентного подразделения Герасименко В.Б.

2.4 Разработка регламента поиска информации

Регламент поиска представляет собой программу, определяющую область проведения поиска по фондам патентной и другой научно-технической информации. Для определения области поиска требуется сформулировать предмет поиска. Для определения предмета поиска при проведении патентных исследований конусной дробилки крупного дробления ККД 1200 первоначально был просмотрен официальный бюллетень изобретений (ОБИ) «Открытия, изобретения, промышленные образцы и товарные знаки» за 10 лет. В результате просмотра была определена область поиска, охватывающая как вопросы повышения эффективности дробления, так и частные вопросы, касающиеся конструкции узлов конусной дробилки.

РЕГЛАМЕНТ ПОИСКА №

Наименование темы: конусная дробилка.

Шифр темы 01.02

Дата и номер задания на проведение патентных исследований

Код этапа

Начало поиска: февраль 2010

Окончание поиска: апрель 2010

2.5 Поиск и отбор патентной и другой научно-технической информации

При проведении патентного поиска было выбрано пять патентов: № 2180268; № 2140820; № 2181626; № 2129044; № 2012401.

Описание изобретения к авторскому свидетельству №2180268:

Изобретение относится к конусным дробилкам, уплотнения в которых защищают внутренние части дробилки от пыли, поступающей снаружи.

Задачей изобретения является повышение эффективности защиты элементов дробилки от пыли.

Формула изобретения.

1. Конусная дробилка, содержащая раму, эксцентриковый вал, вращающийся вокруг вертикальной оси в раме с наклонным отверстием в нем, основной вал, удерживаемый в отверстии эксцентрикового вала, при этом верхний конец основного вала проходит выше эксцентрикового вала, опорный конус, прикрепленный к основному валу, расположенный вокруг основного вала под опорным конусом уплотняющий элемент, закрывающий эксцентриковый вал и состоящий из фланцевой и втулочной частей, отличающаяся тем, что конусная дробилка снабжена уплотняющей крышкой с кольцевой канавкой для уплотняющего элемента, при этом контактные поверхности между кольцевой канавкой и фланцевой частью уплотняющего элемента наклонены таким образом, что их наружные края выше, чем их внутренние края, причем обращенные друг к другу верхняя и нижняя поверхности кольцевой канавки и фланцевой части уплотняющего элемента являются частями сферической поверхности, центр которой является центром колебательного движения основного вала в его верхнем конце, а внутренний край уплотняющей крышки уплотнен относительно основного вала.

2. Конусная дробилка по п. 1, отличающаяся тем, что кольцевая канавка расположена на внутреннем крае уплотняющей крышки.

3. Конусная дробилка по п. 1, отличающаяся тем, что внутренний край уплотняющей крышки уплотнен относительно основного вала посредством защитной втулки, установленной с обеспечением непроницаемости относительно основного вала.

4. Конусная дробилка по любому из пп. 1-3, отличающаяся тем, что между уплотняющим элементом и основным валом имеется, по меньшей мере, одно заменяемое уплотняющее кольцо.

5. Конусная дробилка по любому из пп. 1-4, отличающаяся тем, что между уплотняющим элементом и основным валом размещено заменяемое эластичное кольцо, выполненное с возможностью трения об основной вал при его подъеме и опускании.

6. Конусная дробилка по любому из пп. 1-5, отличающаяся тем, что в уплотняющей крышке выполнен канал, один конец которого подсоединен к трубе для сжатого воздуха, расположенной снаружи дробильной камеры, а его другой конец проходит к уплотняющему элементу.

7. Конусная дробилка по п. 6, отличающаяся тем, что другой конец канала проходит к уплотняющему элементу через канал, расположенный в фиксирующем кольце уплотняющего элемента.

8. Конусная дробилка по любому из пп. 1-7, отличающаяся тем, что нижняя поверхность опорного конуса представляет собой поверхность, полученную посредством литья.

9. Конусная дробилка по любому из пп. 1-8, отличающаяся тем, что нижняя поверхность опорного конуса выполнена без углубления.

10. Конусная дробилка по любому из пп. 1-9, отличающаяся тем, что один или несколько отделяемых или регулируемых противовесов прикреплены к полюсному кольцу, размещенному на верхнем конце эксцентрикового вала.

11. Конусная дробилка по любому из пп. 1-10, отличающаяся тем, что защитная крышка расположена на верхней части уплотняющего элемента и фиксирующего кольца, при этом контактные поверхности между фиксирующим кольцом и защитной крышкой наклонены таким образом, что их наружные края выше, чем их внутренние края.

Описание изобретения к авторскому свидетельству №2140820.

Задача изобретения - увеличение степени дробления при мелком дроблении твердых минеральных материалов.
