1.3 Сущность и основные закономерности процесса дробления

Под измельчением понимается последовательный ряд операций, имеющих целью уменьшить размеры кусков твердого материала от начальных до конечных, необходимых для промышленного использования продукта измельчения.

Процесс измельчения в зависимости от размеров кусков или частиц конечного продукта подразделяются на дробление и помол (таблица 1).

Таблица 1 Границы разделения на дробление и помол

Методы измельчения материалов разнообразны. Основными из них являются:

1) раздавливание (рисунок 4, а). Кусок материала зажимается между двумя поверхностями и раздавливается при сравнительно медленном нарастании давления;

2) удар (рисунок 4, б). Материал измельчается путем: удара по кускам материала, лежащего на какой-либо поверхности; удара быстродвижущейся детали (молотка, била) по кускам; удара куска материала движущегося с относительно большой скоростью, о неподвижную плиту; удара кусков материала друг о друга;

3) раскалывание (рисунок 4, в). Кусок материала измельчается в результате раскалывающего действия клиновидных тел;

4) излом (рисунок 4, г);

5) истирание (рисунок 4, д). Материал измельчается путем трения между движущимися поверхностями, а также при трении кусков материала друг о друга.

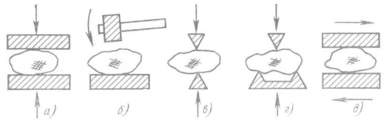

Рисунок 4 Схемы методов измельчения

В большинстве случаев различные нагрузки действуют одновременно, например, раздавливание и истирание, удар и истирание и т. д.

За последние годы были предложены новые способы измельчения: электрогидравлический, ультразвуковой, гравитационный способ применения высоких быстроменяющихся и низких температур и, наконец, измельчение световым лучом, получаемым при помощи квантового генератора.

Необходимость использования различных нагрузок, а также различных по принципу действия и габаритным размерам машин связана с многообразием свойств и размеров измельчаемых материалов, а также с различными требованиями к крупности готового продукта.

Процесс измельчения сочетается с одновременным перемещением материала к выходному отверстию. Материал перемещается под действием сил тяжести. Внешние силы сначала деформируют кусок, а затем, когда превзойден предел прочности, вызывают его разрушение на ряд более мелких кусков. При измельчении кусков последние сначала разрушаются по наиболее слабым сечениям. Полученные мелкие куски содержат значительно меньше слабых сечений, следовательно, при дроблении больших кусков удельный расход энергии должен быть ниже, чем при дроблении мелких кусков. Закон поверхностей Риттингера. Основан на гипотезе, что работа W, затрачиваемая на измельчение тела, пропорциональна величине вновь полученных - обнаженных поверхностей А (м²) тел, т.е.

_{(1.1 [1])}

где: ∆А - суммарная поверхность материала; k - коэффициент пропорциональности.

Закон Кирпичева-Кика. Энергия необходимая для измельчения прямо пропорциональна вновь образованному объему.

(1.2 [1])

где: k - коэффициент пропорциональности, равный работе деформирования единицы объема твердого тела; ∆V - изменение объема разрушаемого куска.

Закон Кирпичева-Кика учитывает затраты энергии на упругую, а затем пластическую деформацию тела и совершенно не учитывает расхода энергии на образование новых поверхностей, на преодоление сил внешнего и внутреннего трений, на потери энергии, связанные с акустическими, электрическими и тепловыми явлениями Закон Риттингера наоборот не учитывает затрат энергии на упругую и пластическую деформацию тела, и учитывает только затраты энергии для образования новых поверхностей и связанных с этим явлений. Закон Бонда может рассматриваться как промежуточный между законами Риттингера и Кирпичева-Кика. Теорией Бонда предполагается, что энергия, передаваемая телу при сжатии распределяется сначала по его массе и, следовательно, пропорциональна D³, но с момента начала образования на поверхности трещины эта энергия концентрируется на поверхности у краев трещины, и тогда она пропорциональна D². На этом основании принимают, что работа разрушения тела пропорциональна D^2,5.

(1.3 [1])

где: W – работа затраченная на измельчение.

Закон Рибиндера. При деформации твердых тел в период непосредственного предшествования его разрушению, то есть в период пластических и упругих деформаций, накапливается объемная энергия, которая при достижении критического значения приводит к разрушению твердых тел. Физически этот процесс выражается в образовании трещин в местах дефектов структуры материала, по которому и происходит разрушение материала. Закон Рибиндера выражается формулой.

(1.4 [1])

где: k₁ и k₂ - коэффициенты пропорциональности, Н/м² и Н/м_: V - часть объема тела подвергшаяся деформации, м³ S - вновь образующаяся поверхность, м²

1.4 Показатели оценки качества конечной продукции производимой дробилкой ККД 1200

Под степенью измельчения понимают отношение размера кусков исходного продукта. Существуют различные количественные оценки степени измельчения. Ее (степень измельчения) можно представить как отношение размера максимального куска в исходном материале к размеру максимального куска в готовом продукте:

(1.5 [1])

где D_max- средний диаметр максимального куска в исходном материале,

d_max- средний диаметр максимального куска в готовом продукте.

Наиболее точно степень измельчения определяется отношением средневзвешенных размеров исходного и конечного материалов:

(1.6 [1])

Подсчитаем степень измельчения выбранной дробилки:

Наибольшая крупность исходного материала - 1000 мм

Размер материала на выходе из дробилки - 255 мм

i= 1000/255=3,9

1.5 Анализ технических и эксплуатационных показателей работы конусных дробилок

Удельная энергоемкость – это отношение мощности привода машины к ее производительности.

Удельная металлоемкость – это отношение массы машины к ее производительности.

Таблица 2. Техническая характеристика дробилок ККД.

Анализируя таблицу можно сделать вывод, что выбранная конусная дробилка обладает средними показателями удельной энергоёмкости и производительности по сравнению с аналогичными дробилками.

1.6 Анализ конструкции и принципа действия конусной дробилки ККД-1200

На рисунке 5 показана конусная дробилка ККД, камера дробления которой образована двумя коническими поверхностями, направленными вершинами в противоположные стороны: подвижного конуса вверх, неподвижного вниз. По этой схеме достигается большое расстояние между дробящими конусами вверху у загрузочного отверстия при необходимом угле захватай тем самым обеспечивается прием и дробление крупных кусков материала. Такие дробилки часто называют длинноконусными дробилками или с крутым конусом.

Дробилка состоит из станины 1, дробильной чаши 2, траверсы 4, эксцентрика 9, дробящего конуса 3, приводного вала 12, привода 13.

Станина, дробильная чаша и траверса, соединенные между собой по фланцам, представляют собой корпус, внутри которого расположены эксцентрик и дробящий конус. Хвостовик дробящего конуса установлен во внутренней расточке эксцентрика, выполненной со смещением и под определенным утлом относительно наружной его поверхности. Эксцентрик через подпятник скольжения 10 опирается на торец центрального стакана станины и зубчатой передачей соединяется с приводным валом 12, размещенным в горизонтальном патрубке станины. Приводной вал соединен через упругую муфту с валом ведомого шкива привода 13. Привод дробилки клиноременный, он снабжен натяжным винтовым устройством. К фланцу центрального стакана станины 1 присоединен гидравлический цилиндр 16, который с помощью поршня 15 и опорного вала 14 удерживает дробящий конус в рабочем положении и обеспечивает дистанционное регулирование разгрузочной щели дробилки.

Камера дробления образуется между наружной поверхностью броней 7 дробящего конуса и внутренней поверхностью броней 6 дробильной чаши.

При вращении эксцентрика дробящему конусу сообщается гирационное движение, в результате которого при сближении броней 6и1 происходит дробление материала, а при удалении броней друг от друга - его разгрузка. Крупность дробленого материала определяется величиной разгрузочной щели, измеряемой при максимальном удалении брони 1 от брони 6, а также физико-механическими свойствами перерабатываемого материала.
