Прихватку под сварку в среде углекислого газа желательно производить этим же способом, но разрешается и электродами с качественным покрытием.
Запрещается выполнение прихватки меловыми электродами. Прихватку под газовую сварку производить этим же способом, а также допускается ручной электродуговой сваркой.
Размер, количество и места расположения прихваток должны, соответствовать технологической инструкции на сборку и прихватку.
Прихватки должны быть зачищены от шлака и брызг, а некачественные; прихватки (с трещинами, порами и другими дефектами) должны быть удалены и наложены вновь. При сварке все прихватки должны быть приварены.
8.5. Сварка
Сварка металлоконструкций должна производиться в условиях; исключающих влияние неблагоприятных атмосферных факторов (дождь, ветер и т.п.) на качество сварных соединений. В исключительных случаях допускается производство сварочных работ при отрицательных температурах по инструкции, утверждённой главным инженером.
Положение свариваемых конструкции должно обеспечивать наиболее удобные и безопасные условия для работы сварщика и получения надлежащего качества швов.
Оборудование, применяемое для сварки, должно быть с контрольно-измерительными приборами в соответствии с отклонения от режимов сварки, заданных технологическим процессом, не допускается.
Запрещается для сварки и прихватки применять электроды неизвестной марки, отсыревшие, имеющие разрушенные участки покрытия, размеры которых превышают допустимые ГОСТом 9456-75, а также электроды с меловой стабилизирующей обмазкой.
Электроды пред применением должны быть прокалены в течение часа при температуре 180-250°С для электродов, содержащих в покрытии органические составляющие, и 275-700°С для электродов с фтористо-кальциевым покрытием.
При сварке после наложения каждого слоя должна быть произведена зачистка шва и свариваемых кромок от шлака и брызг и устранены дефекты.
При двухсторонней сварке стыковых соединений корень шва может быть удалён кислородной или воздушно-дуговой резкой или вырублен.
Придание угловым швам вогнутого профиля и плавного перехода к основному металлу, а также выполнение стыковых швов, как правило, выполняться подбором режимов сварки, соответствующим расположение свариваемых деталей.
В случае необходимости производится обработка швов механическим способом, не оставляющим на их поверхности зарубок, надрезов и других дефектов.
Устранение деформаций сварных конструкций из низкоуглеродистых сталей должно производиться, в основном, правкой способом нагрева. Нагрев может производиться газокислородным пламенем. В случае невозможности или нецелесообразности правки способом нагрева, допускается механическая правка, осуществляемая, как правило, на прессах и других устройствах, обеспечивающих плавность приложения нагрузок. В отдельных случаях, оговорённых технологическим процессом, допускается ударная правка кувалдой через гладилку.
Исполнительные чертежи должны содержать указания, касающиеся конструкций сварных соединений, а также указания по механической и термической обработке. Монтажные швы должны быть обозначены особо.
Режимы термической обработки определяются инструкцией по технологии сварки.
Сварные соединения I класса должны иметь клеймо или другое условное, обозначение, позволяющее установить фамилию сварщика. Метод маркировки, применяемый для сварных соединений, не должен ухудшать качество маркируемых изделий. Маркировка должна выполняться методами, обеспечивающими её сохранность в процессе эксплуатации изделия. Метод и место маркировки должны быть указаны на чертежах.
8.6. Контроль качества и устранение дефектов
Контроль качества сварных конструкций должен осуществляться систематически в течение всего производственного цикла, на всех этапах ремонта и изготовления. Предъявляемые к проверке сварные конструкций не должны быть окрашены и зашпаклеваны.
Контроль качества сварных соединении должен производиться после термической обработки (если такая является обязательной для данного сварного соединения). Результаты контроля сварных соединений I класса должны фиксироваться в паспорте сварки форма №106 М 16. прошнурованному к паспорту крана.
Метод и объём контроля геометрических параметров сварных конструкций должен соответствовать предусмотренным технологическим требованиям чертежа.
Контроль качества сварных соединении должен осуществляться внешний осмотром, измерением, механическими испытаниями и другими современными неразрушающими методами - рентгеном, изотопами и ультразвуком. Контроль сварных соединений ультразвуком должен производиться в соответствии с ГОСТом 14782-76 "Швы сварных соединений. Методы ультразвуковой дефектоскопии". Необходимость контроля ультразвуком указывается в технических требованиях чертежей.
Контроль качества сварных соединений стыковых швов просвечиванием (рентгено- или гаммаграфированием) производится:
а) на изделиях I класса все 100% длины шва контролируемого соединения.
Необходимость контроля просвечиванием указывается в технических требованиях чертежей.
Контроль сварных соединений просвечиванием должен производиться в соответствии с ГОСТ 7512-82 "Швы сварные. Методы контроля просвечиванием проникающими излучениями".
Перед просвечиванием соответствующие участки соединения должны быть замаркированы с таким расчетом, чтобы их можно было легко обнаружить из контрольных рентген - или гамма снимках.
Внешнему осмотру должны быть подвергнуты 100% швов сварной конструкции в процессе изготовления. Перед внешним осмотром поверхность сварного шва и прилегающих к нему участков основного металла шириной < менее 20 мм в обе стороны от шва должны быть зачищены от шлака, брызг, натеков металла и других загрязнении.
Осмотр и измерение сварных соединений должны производиться с двух сторон по всей протяженности в соответствии с ГОСТ 3242-79 "Швы сварные, методы контроля качества" и инструкцией по контролю сварных соединен.
В случае недоступности для осмотра внутренней поверхности сварного соединения осмотр производится только с наружной стороны.
Проверка механических свойств, сварного соединения на контрольных образцах производится вне зависимости от вида сварного соединения изделия путем испытаний на растяжение и на изгиб образцов спаренных встык.
Образцы изготавливаются по ГОСТ 6900-66 "Швы сварные Методы определения механических свойств металла и сварного соединения". Образцы на растяжение и изгиб испытывают со снятым усилием. В образцах предназначенных для испытания на изгиб, сварной шов должен располагаться, поперек образца. Образцы на растяжение и изгиб испытываются в каждом случае изготовления или ремонта металлоконструкций.
Результаты механических испытаний считаются удовлетворительными:
а) временное сопротивление не менее нижнего предела временного сопротивления металла, установленного для данной марки стали Государственным стандартом или техническими условиями;
б) угол загиба не менее 10%.
Эти показатели механических свойств понимаются как средние, отдельных образцов допускается снижение не более чем на 10%. При неудовлетворительных результатах испытания повторяются в удвоенном количестве образцов. Общие результаты сортируют по показаниям, полученным при повторных испытаниях.
Результаты повторных испытаний являются окончательными.
Контроль швов засверливанием допускается применять только в отсутствии других средств, позволяющие выделить внутренние дефекты разрушения.
Проверку швов на плотность производить, если это требование оговорено в чертежах, в соответствии с требованиями ГОСТ 3242-79. При испытании керосином время выдержки должно быть не менее 0,5 часа.
Заварка дефектов участка шва, выполненной дуговой газовой сваркой, должна производиться тем же способом, который применялся при первоначальном наложении сварных швов.
При сварке в среде углекислого газа происходит снижение катета шва по сравнению с ручной электродуговой сваркой до величин, приведенных в таблице 42 ГОСТ 14771-76. "Швы сварных соединений. Электродуговая сварка в защитных газах. Основные типы и конструктивные элементы".
8.7. Примеры технологии ремонта трещин
Характерными видами повреждения металлоконструкции являются разрушение сварных и заклепочных соединений, деформации и трещины в элементах, ослабление болтовых соединений с разработкой отверстий под болты. Трещины, раковины и другие дефекты швов должны быть вырублены на всей длине дефектного участка и заварены вновь. Повторная заварка без вырубки дефектного места недопустима. Ослабленные заклепки должны быть срублены и удалены.
Отверстия под новые заклепки рассверливают и устанавливают в них заклепки увеличенного диаметра.
Трещины в листовых элементах металлоконструкций ремонтируют заваркой поврежденного участка. Трещину перед этим разделывают в направлении ее распространения и дополнительно на 20-30 мм за ее границы. Глубина и вид разделки зависят от толщины свариваемого металла. По концам разделки сверлят отверстия для предупреждения распространения трещины. В ответственных местах заваренные трещины усиливают накладками толщиной в пределах 0,6- 0,7 толщины элемента. Швы накладок не следует располагать перпендикулярно к усилию, вызвавшему появление трещины. Они должны идти наклонно к нему.
Стержневые элементы ремонтируют заваркой трещин, вырезанием их с одновременным наложением ромбовидных, треугольных, коробчатых клепаных накладок, вырезанием дефектного и сваркой встык нового участка. Приварку стержневых элементов (подкосов, раскосов, сток и др.) ведут в холодном состоянии и с подогревом. Незначительные прогибы (до 0,015 длины) исправляют на месте без подогрева, например с помощью домкрата, а при значительной деформации или трещине дефектный элемент заменяют новым.
Болтовые соединения элементов металлоконструкций восстанавливают рассверливанием изношенных отверстий на больший размер и установкой болтов с увеличенным диаметром.
Рисунок 1. Схемы к ремонту металлоконструкций: а - ремонт элемента с трещиной; б, в, г - наложение соответственно ромбовидной, треугольной и коробчатой накладок; д - замена дефектного участка; е - правка и замена стержневых элементов с дефектами; 1 - трещина; 2 - отверстие - деконцентратор; 3 - накладка; 4 - подкладка; 5 - домкрат; 6 - брусья; I - элемент, подлежащий правке; II - элемент, подлежащий замене.

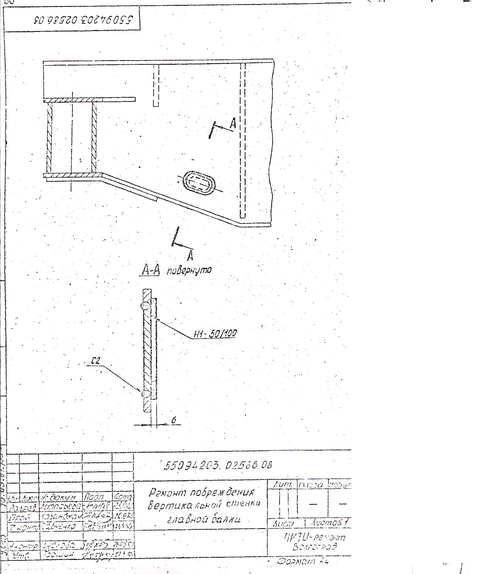

Ремонт повреждения вертикальной стенки главной балки.

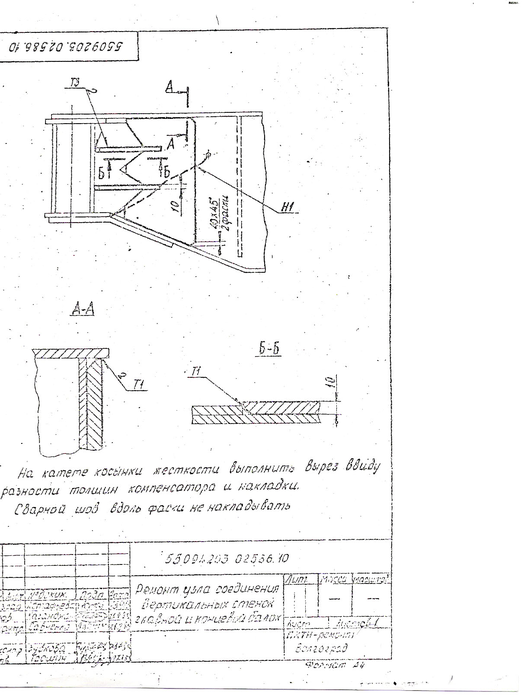

Ремонт узла соединения вертикальных стенок главной и концевой балок.
Ремонт стенки главной балки в месте приварки кронштейна.
9. Схемы сварных швов

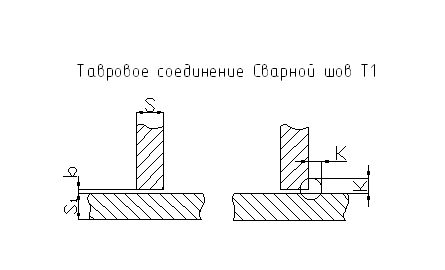

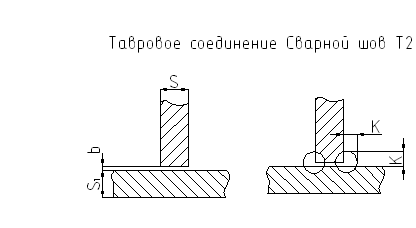

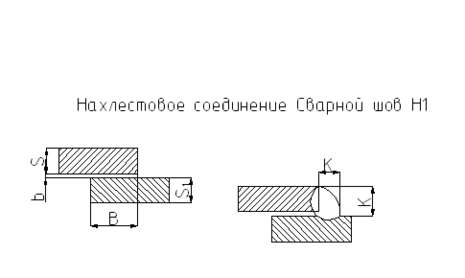

Заключение
В данной работе изучена единая система ППР, произведён расчёт числа ремонтных единиц ПТМ предприятия, спланирована и рассчитана необходимая рабочая сила для ремонта данного парка ПТМ предприятия, рассчитаны и спланированы расходы материала и оборотного фонда агрегатов ПТМ. Был выбран оптимальный способ восстановления элементов ПТМ и разработана технология ремонта элементов металлоконструкции.
