τ = , (2.1)

где Ф_доб – суточный фонд времени: (8х2)·60=960 мин., при 8-часовом

рабочем дне в две смены;

В_р – регламентированные затраты времени на техническое обслуживание станка, принять В_р=60 мин.;

N_доб – суточная программа выпуска, шт.

Суточная программа выпуска рассчитывается по формуле:

, (2.2)

где N_р – заданная годовая программа выпуска, шт.;

n_рд – количество рабочих дней в году.

Рассчитаем суточную программу выпуска:

N_доб = 70000 / 250 = 280 шт.

Рассчитаем такт поточной линии:

τ = (960 – 60) / 280 = 3,21

1. Расчёт количества оборудования, его загрузки и степени синхронизации операций технологического процесса

Расчёт количества оборудования для каждой операции проводится по формуле:

, (2.3)

где n_рi – расчётное число станков на і-той операции, шт.;

t_штi – штучное время на і-тую операцию, мин.;

τ – такт поточной линии, мин./шт.

Округляем n_рi до первого большего или ближайшего целого числа для получения принятого количества станков n_прi.

Загрузка оборудования η_зi определяется также для каждой і-той операции по формуле:

(2.4)

Загрузка оборудования на отдельных операциях не должно превышать 85 – 90% для создания резерва оборудования с целью создания бесперебойной работы поточной линии. В случае, если при расчётах η_зi окажется выше 85 – 90%, необходимо увеличить количество станков.

Для эффективной работы оборудования на потоковой линии необходимо, загрузка оборудования на большинстве операций было выше 60 –70%. Низкая загрузка допустима только на отдельных операциях (чаще всего – сверлильных, резьбонарезных, слесарных и т.п.). Если загрузка оборудования оказывается на большинстве операций ниже 60 – 70%, то необходимо пересмотреть годовую программу выпуска деталей и согласовать её с руководителем проекта.

В пояснительной записке необходимо привести пример расчёта количества оборудования и других показателей для одной операции, а результаты расчётов по остальным операциям ввести в Таблицу 2.1. В таблицу 2.1. вносятся также результаты расчетов степени десинхронизации операций, порядок расчёта которой приведен ниже.

Рассчитаем расчётное количество станков и определим принятого количества станков (Табл. 2.1):

n_р1 = 5,70 / 3,38 = 1,69 => п_nрi = 2 шт.

η_з1 = 1,69 / 2 = 0,85

Таблица 2.1а – Расчёт оборудования на поточной линии при использовании станка типа 3а

№ операции	Наименование операции	tштi, мин.	nрi,шт.	nпрi, шт.	ηзі, %	tштi/nпрi	Степень десинхро-низации, Сі
1	Обработка отверстия и торца	5,81	1,81	2	90,50	2,91	0,28
2	Протяжка отверстия	2,02	0,63	1	62,93	2,02	-0,11
3а	Токарная обработка	8,77	2,73	3	91,07	2,92	0,29
4	Фрезеровка торцевой фрезой	4,69	1,46	2	73,05	2,35	0,03
5	Сверление отверстия Ø20	3,16	0,98	2	49,22	1,58	-0,30
6	Слесарная обработка	2,53	0,79	1	78,82	2,53	0,11
7	Мытьё	1,82	0,57	1	56,70	1,82	-0,20
8	Термическа обработка	5,25	1,64	2	81,78	2,63	0,16
9	Внутреннее шлифование	7,84	2,44	3	81,41	2,61	0,15
10	Внешнее шлифование	3,88	1,21	2	60,44	1,94	-0,15
Всего		48,30		19	–	23,30	0,00

Таблица 2.1б – Расчёт оборудования на поточной линии при использовании станка типа 3б

№ операции	Наименование операции	tштi, мин.	nрi,шт.	nпрi, шт.	ηзі, %	tштi/nпрi	Степень десинхро-низации, Сі
1	Обработка отверстия и торца	5,81	1,81	2	90,50	2,91	0,28
2	Протяжка отверстия	2,02	0,63	1	62,93	2,02	-0,11
3б	Токарная обработка	3,37	1,05	2	52,49	1,69	-0,26
4	Фрезеровка торцевой фрезой	4,69	1,46	2	73,05	2,35	0,03
5	Сверление отверстия Ø20	3,16	0,98	2	49,22	1,58	-0,30
6	Слесарная обработка	2,53	0,79	1	78,82	2,53	0,11
7	Мытьё	1,82	0,57	1	56,70	1,82	-0,20
8	Термическа обработка	5,25	1,64	2	81,78	2,63	0,16
9	Внутреннее шлифование	7,84	2,44	3	81,41	2,61	0,15
10	Внешнее шлифование	3,88	1,21	2	60,44	1,94	-0,15
Всего		48,30		18	–	22,02	0,00

Средняя загрузка оборудования η_{з сер} рассчитывается по формуле:

, (2.5)

где m – число операций.

Степень десинхронизации операций рассчитывается по формуле:

, (2.6)

де – рабочий такт на і-тій операции;

– средний рабочий такт поточной линии.

Средний рабочий такт поточной линии находится по формуле:

(2.7)

По полученным результатам строится график синхронизации операций (рисунок 2.1) и график загрузки оборудования (рисунок 2.2).

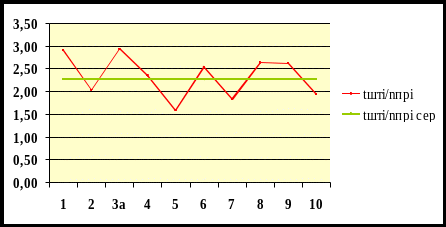

Рисунок 2.1а - График синхронизации операций

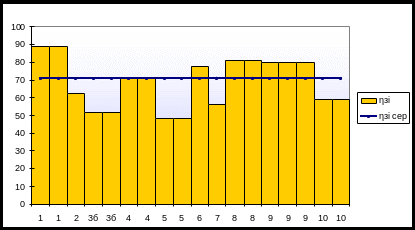

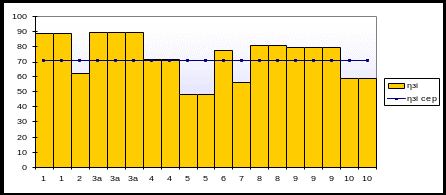

Рисунок 2.2а - График загрузки оборудования на операциях

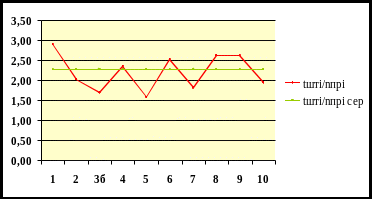

Рисунок 2.1б - График синхронизации операций
