Расчётный модуль мм

По ГОСТ 9563-60 принимаем = 2 мм

Уточнение межосевого расстояния

мм

Межосевое расстояние между II и III валом

мм

Расчётный модуль мм

По ГОСТ 9563-60 принимаем = 3 мм

Уточнение межосевого расстояния.

мм

По [9], стр. 138

мм

мм

Для облегчения переключения зубчатые венцы выполняются с бочкообразной формой рабочих торцов зубьев.

В результате рабочая длина зуба уменьшается примерно на величину (см. Рисунок 12), где h- высота зуба

мм

мм

мм

мм

Рисунок 12. Зуб

Поэтому окончательная ширина венцов зубчатых колёс будет

мм

мм

Для того, чтобы выполнить проверочные расчеты передач достаточно сделать проверочный расчет самой нагруженной передачи. В наиболее неблагоприятных условиях находятся зубчатые колёса , прочность которых проверим с помощью программного обеспечения, разработанного в «СТАНКИНе».Результаты проверки приведены на рисунке 13.

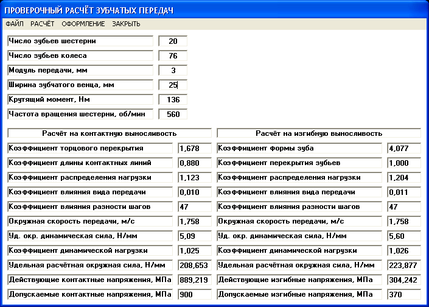

Рисунок 13. Результаты проверки

По результатам проверочного расчета можно сделать вывод, проверяемая передача работоспособна, так как действующие изгибные и контактные напряжения меньше допустимых.

6.6 Расчёт шпиндельного узла

6.6.1 Разработка конструкции шпиндельного узла

Расчет шпиндельного узла производим с помощью автоматизированной подсистемы расчетно-конструкторских работ «Шпиндель» (разработчик- СТАНКИН).В качестве переднего конца шпинделя выбираем стандартный конец для фрезерных станков с конусностью 7:24 ГОСТ 836-72. Используя значение ширины рабочего стола (для данного типоразмера деталей принимаем ширину стола равной 200 мм), получаем размеры переднего конца шпинделя. Вводя максимальные обороты шпинделя, определяем параметр быстроходности, и определяю схему опор шпинделя. Эскиз переднего конца шпиндельного узла, полученный при помощи автоматизированной подсистемы, представлен на Рис.14.

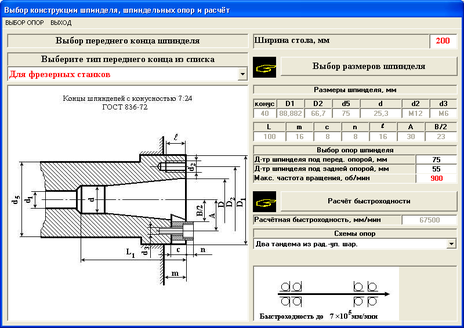

Рис.14. Конструкция переднего конца шпинделя

Подшипники нижней опоры помещаем в стакан, закрепленный в корпусе. Опору фиксируем в обоих осевых направлениях по схеме «Х». Сверху подшипники затягиваем гайкой.

Радиальный зазор в опорах регулируется гайкой и толщиной набора тонких металлических прокладок между крышкой и стаканом.

6.6.2 Расчет шпиндельного узла на жёсткость

Используя пакет программ “Станкин” [7] получаем следующие результаты:

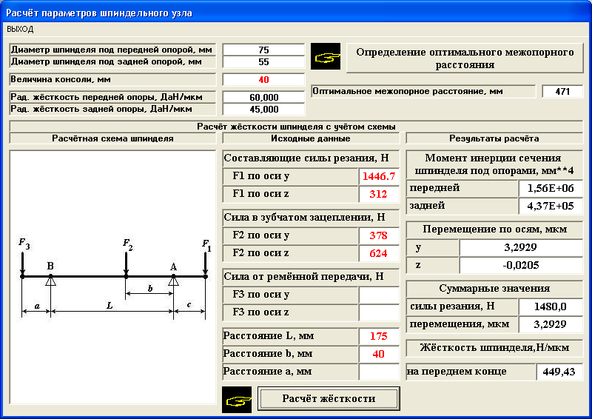

Рис.15 Результаты расчета на жесткость

Необходимая жесткость шпинделя обеспечивается, так как ее значение находится в диапазоне от 200 до 500 Н/мкм.

7 Проверочные расчёты

7.1 Проверочный расчёт вала

Проверяем промежуточный вал, т.к. он самый нагруженный.

Проверочный расчет промежуточного вала, а также подшипников находящихся на этом валу производится с помощью программы KOMP_IR. Результаты проверочных расчетов приведены на рис. 16 и рис.17.

Рис.16 Результаты расчета подшипников и построения эпюр

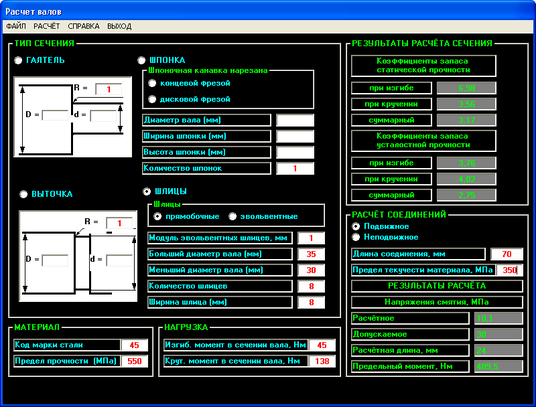

Рис.17. Результаты проверки шлицевого вала

С помощью пакета программ “Станкин” [7], находим, что суммарный коэффициент запаса усталостной прочности равен s=2,75. Это говорит о том, что рассматриваемый вал выдерживает действующие нагрузки.

Список использованной литературы

1. Кудояров Р.Г. Функционально – структурное построение мехатронных станочных модулей. Уфа, УГАТУ, 2000 – 60 с., ил.

2. Справочник технолога-машиностроителя. В 2-х томах. Т. 1. Под редакцией А.Г. Косиловой и Р.К. Мещерякова. 4-е изд., - М.: Машиностроение 1986. 656 с., ил.

3. Справочник технолога-машиностроителя. В 2-х томах. Т. 2. Под редакцией А.Г. Косиловой и Р. К. Мещерякова. 4-е изд., перераб. И доп. –

М.: Машиностроение 1986 год. 496 с., ил.

4. Анурьев В.И. Справочник конструктора-машиностроителя: В 3-х т. Т. 1. - 6-е изд., перераб. и доп. - М.: Машиностроение, 1982. -736 с., ил.

5. Анурьев В.И. Справочник конструктора-машиностроителя: В 3-х т. Т. 2. - 6-е изд., перераб. и доп. - М.: Машиностроение, 1982. -584 с., ил.

. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учеб. Пособие для машиностроит. спец. вузов. – 4-е изд., перераб. и доп. – М.: Высш. шк., 1985 – 416 с., ил.

7. Пакет программ “Станкин”.

8. Электронный каталог Sandvik Coromant.

9. Иванов М.Н. Детали машин: Учеб. для студентов втузов/Под ред. В.А. Финогенова - 6-е изд., перераб. - М.: Высш шк., 2000. - 383с.: ил.
