Необходимые площади проектируемого участка рассчитываем по укрупненным показателям, используя справочные данные.

По данным таблиц норм производственной площади, удельная площадь на единицу оборудования составляет S_пр = 60 м².

С учетом того, что цифра приведена для одной операции нагрева, для четырех печей производственная площадь составляет S_пр = 240 м².

Допускаемые площади складируемых помещений устанавливаются из соотношения:

П = (Суточная программа) х (норма хранения) (Допустимая нагрузка) х (коэффициент использования)

где, П - потребная площадь, м²;

С_п ― суточная программа частное отделение годовой программы в тоннах на количество рабочих дней в году;

норма хранения = 4;

допустимая нагрузка (грузонапряженность) = 4;

коэффициент использования площади = 0,25; (принимаются по данным таблицы).

Для складских площадей до и после термической обработки получаем:

С учетом того, что проезды и проходы размещены по территории участка, а ширина проезда составляет 4 м, b = 4 м, и общая длина участка а = 81м, площадь занимаемая проездом составляет:

S_проезд = а х b = 81 х 4 = 324 м².

Полезная потребная площадь составляет:

S_пол = S_пр + S_скл + S_к + S_проезд

Участок контроля термической обработки, расположен в общем потоке оборудования занимает площадь S_к = 20 м².

S_пол = 240 + 344 + 20 + 324 = 928 м².

Вспомогательная площадь составляет 25 ― 35% от величины производственной площади, принимаем:

S_всп = 0,3 х S_пол = 0,3 х 928 = 278,4 м².

Конторские помещения включают в себя индивидуальные комнаты работников участка и занимают площадь.

S_к-б = 75 м².

Общая площадь составляет:

S_общ = S_пол + S_всп + S_к-б = 962 + 288,6 + 75 = 1325 м².

ЗАКЛЮЧЕНИЕ

1. На основании анализа нагружения для изготовления зубчатых шестерен с требуемыми свойствами выбрана сталь 25ХГТ.

2. Разработана химико-термическая обработка включающая в себя:

- нитроцементация;

- непосредственная закалка;

- отпуск.

1. Для выполнения заданного технологического процесса выбрана для осуществления цементации и непосредственной закалки печь типа СШЦМ-6.12/10, а для отпуска печь СШО 6.12/7. Режим работы которых позволяет проводить с минимальными затратами термическую обработку деталей.

После проведения химико-термической обработки деталь должна иметь следующие параметры:

h_cл = 1,0 мм;

НRС = 59-63;

Спроектирована печь СШЦМ-6.12/10, планировка участка, карта технологического процесса, маршрутная технология.

Таким образом, спроектирован проект участка химико-термической обработки зубчатого колеса коробки передач с раздаточной коробкой.

СПИСОК РЕКОМЕНДУЕМЫХ ИСТОЧНИКОВ

1. Специальные стали. Учебник для вузов. Гольдштейн М.И. - М.: Металлургия, 1985, 408 с.

2. Марочник сталей и сплавов. - М.: Металлургия, 1971.

3. Ю.М. Лахтин, Металловедение и термическая обработка металлов. - М.: Металлургия, 1983, - 783 с.

4. Попов А.А., Попова Л.Е. Справочник термиста. - М.: Металлургия, 1965.

5. М.Е. Блантер Теория термической обработки. - М.: Металлургия, 1984.

6. С.Л. Рустем Оборудование термических цехов. - М.: Металлургия: 1964.

7. Стародубов К.Ф. и др. Дипломное проектирование термических цехов. - Киев: Выща школа, 1974.

Приложене 1

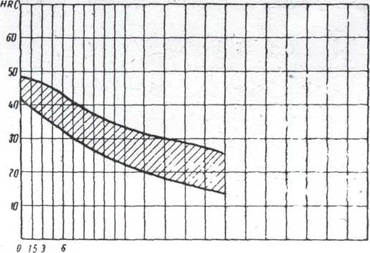

Рис.1 – Прокаливаемость стали 18 ХГТ

ПРИЛОЖЕНИЕ 2

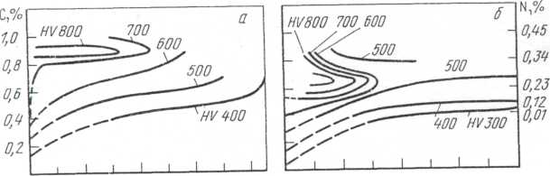

Рис. 2 - Диаграммы прокаливаемости цементованного (а) и нитроцементованного (б) слоя стали 25 ХГТ

ПРИЛОЖЕНИЕ 3

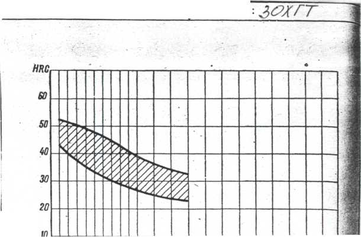

Рис. 3 - Прокаливаемость стали: 30 ХГТ С – образная диаграмма сталь 25 ХГТ
