123656 (689550), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Увеличение количества карбидной фазы, выделяющейся при старении после ВТМО, по-видимому, в значительной мере вызывается созданием большей пресыщенности твердого раствора при горячей
пластической деформации в условиях предотвращения возможности
рекристаллизации. Кроме того, измельчение блоков наряду с другими
дефектами кристаллической структуры оказывает большое влияние на
процесс старения, не только вызывая особое распределение частиц упрочняющей фазы, но и способствуя их более полному выделению.
Таким образом, роль высокотемпературной термомеханической
обработки сводится, во-первых, к созданию условий для более полного
растворении избыточных фаз и получению более концентрированного
и однородного по составу твердого раствора и, во-вторых, к образованию дефектов кристаллической решетки, обеспечивающих более полное
выделение частиц упрочняющей фазы и их благоприятное для свойств
материала расположение.

Высказывалось мнение о том, что повышение длительной прочности в результате ВТМО в известной мере связано с возникновением
текстурованности материала. Для суждения о характере текстуры
в исследованных сплавах был использован метод рентгеновского анализа. При этом производили съемку рентгенограмм на отражение от торцовой и от боковой поверхностей образца.

Учитывая характер пластической деформации (прокатка в ручье)
и приведенные выше данные, можно полагать, что текстура в исследованных образцах стали ЭИ481 и сплава ЭИ437Б близка к аксиальной;
преимущественным кристаллографическим направлением, совпадающим с направлением прокатки, является направление.

Закономерности роста зерен металлов и сплавов

при высоких температурах.

Изучение закономерностей роста зерен различных металлов и сплавов при нарастающих температурах, а также в изотермических условиях
представляет не только теоретический, но и значительный практический
интерес. Получаемые экспериментальные данные могут быть использованы для назначения рациональных, научно обоснованных режимов нагрева для обработки давлением (прокатка, штамповка, ковка и др.),
химико-термической и термической обработки. Особенно большое значение имеет исследование кинетики роста зерен стали. Подбор методами
высокотемпературной металлографии оптимальных температур нагрева
стали для разных технологических процессов, не вызывающих чрезмерного увеличения размеров зерен, практически проведен нами в содружестве с рядом промышленных предприятий и дал положительные результаты. Олин из примеров применения данной методики — использование результатов изучения закономерностей роста зерен сталей 18ХГТ
и З0ХГТ для установления наиболее производительной технологии скоростной цементации шестерен.

При исследованиях роста зерен путем наблюдения за поверхностью
образца было необходимо установить корреляцию между расположением «канавок» по границам зерен, выявляемых при высоких темпера-
турах, и расположением границ зерен под поверхностной зоной образца.

Значительный интерес представляет исследование закономерностей
протекания собирательной рекристаллизации аустенита при прямом наблюдении за одним и тем же участком на поверхности образца.

В проводившихся ранее работах по изучению изменения размеров
зерен, аустенита при нагреве процесс роста зерен аустенита обычно рас-
сматривали как непрерывный, протекающий с постепенно возрастающей
скоростью по мере повышения температуры. Были предприняты
попытки установить математическую связь между скоростью роста зерен аустенита и скоростью нагрева. При этом предполагалось, что характер изменения размеров зерен подчиняется сравнительно простой
математической закономерности. Ряд экспериментальных работ, выполненных автором совместно с Е. И. Антиповой, позволил установить, что кинетика процесса рекристаллизации аустенита разных сталей может быть различной.
Можно считать установленным, что на характер про-
цесса рекристаллизации аустенита основное влияние оказывает химический состав стали, ее предварительная деформация и термическая обработка, которые могут вызвать фазовый (внутренний) наклеп, создающий большие внутренние напряжения и приводящий при определенных условиях к быстрому
«скачкообразного» росту зерен.
Прямым наблюдением в микроскоп за одним и тем же участком
образца при различных постепенно повещающихся температурах уста-
новлено, что существуют по крайней мере четыре различные кинетики
процесса рекристаллизации.
На рис. 1 приведен схематический график, иллюстрирующий на-
блюдаемые в микроскоп закономерности рекристаллизаций аустенита.
Например, кривая 1 характеризует процесс рекристаллизации, протекающий в виде монотонного увеличения размера зерен аустенита, посте-
пенно ускоряющегося по мере роста температуры. Такая кинетика наблюдается преимущественно при исследовании микростроения отожженных образцов, имеющих минимальные остаточные напряжения внутри
зерен или на их границах. В ряде случаев процесс рекристаллизации по
данной кинетике протекает и в деформированных образцах, что может
свидетельствовать о возможности монотонного роста зерен даже при
наличии внутренних напряжений. Необходимо обратить внимание на
некоторую особенность процесса рекристаллизации аустенита, проявляющийся в виде «скачкообразного» увеличения размера зерен при
определенной «критической» температуре. При этом изменение температуры всего лишь на несколько градусов приводит к возрастанию площади зерен в плоскости шлифа во много десятков и даже сотен раз.
Такое изменение размеров зерен, иллюстрируемое кривой 2 на рис. 1,
объясняется преодоление определенного энергетического барьера. На
этот процесс скачкообразного роста размеров зерен, возможно, оказывает влияние наклеп, возникающий в зернах в процессе предварительной
термической и механической обработки.

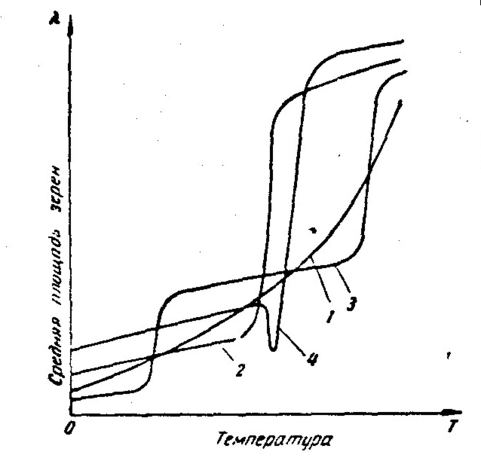

Рис.1. Характер изменения средней величины зерна аустенита в зависимости от температуры нагрева

Нередко процесс рекристаллизации сопровождается не одним, а
двумя резкими скачкообразными возрастаниями величины зерен (кривая 3 на рис. 1). Такое изменение размеров зерен может быть связано с преодолением двух энергетических барьеров, соответствующих
различным температурам. При этом до двух определенных значений температуры происходит медленный, постепенный рост зерен аустенита,
проявляющийся в увеличении одних зерен за счет уменьшения соседних.
Затем, после достижения известного температурного интервала порядка
нескольких градусов, возникают условия, при которых отдельные зерна,
обладающие, по-видимому, наиболее благоприятно ориентированным
расположением кристаллической решетки, «присоединяют» к себе боль-
шие участки соседних зерен и даже целые зерна. Такое двукратное скачкообразное увеличение размеров зерен аустенита при определенных
значениях температуры происходит в образцах, предварительно прошедших механическую обработку давлением и термическую обработку
и не подвергавшихся отжигу для снятия остаточных напряжений.
Представляет интерес особенность процесса рекристаллизации
аустенита, проявляющаяся в виде закономерности, иллюстрируемой
кривой 4 (рис. 1). При этом в начале нагрева повышение температуры
вызывает некоторое увеличение размеров зерен, а затем при достижении определенного значения температуры внутри отдельных крупных
зерен аустенита возникают новые, более мелкие зерна, которые образуются как бы из новых центров кристаллизации. Последующее повышение температуры всего на несколько градусов вызывает резкое увеличение размеров этих новых зерен, тогда как после прохождения этого
температурного интервала дальнейшее повышение температуры приводит к медленному возрастанию размеров зерен аустенита.
Повышение температуры нагрева рассматриваемого образца до
950 ºС и выдержка при этой температуре в течение 10 мин. приводят к
Увеличению размера зерен до 805 мк², тогда как при 1000 ºС (выдержка
10 мин.) величина зерен аустенита резко возрастает более чем в 20 раз
и составляет около 9400 мк².
Дальнейшее повышение температуры до 1050 ºС и выдержка в течение 10 мин. вызывают увеличение размеров зерен до 13800 мк²
Микрофотографии снимали соответственно при 1100 и 1200 после 10 мин. выдержки при каждой температуре. Средняя площадь зерен возросла до 18350 и 37300 мк². Дальнейшее повышение температуры всего на 50 ºС (до 1250 ºС) и выдержка в течение 10 мин. вызывают второй «скачок» в увеличении
плошади зерен: при этой температуре средняя площадь зерен возрастает
понтии 10 раз и составляет 357500 мк².
При определенной температуре размеры зерен аустенита уменьшаются, а затем быстро растут. В участке образца,
снятом при 1150 ºС, выявлены широкие гарнцы крупных зерен аустенита. Внутри этих зерен можно заметить следы старых границ зерен, су-
ществовавших ранее, при более низкой температуре. В зоне, отмеченной
стрелкой и имевшей температуру 1180 ºС, видны очерченные тонкими
границами новые зерна, возникшие при этой температуре и образовав-
шиеся как бы из новых центров кристаллизации. Увеличение темпера-
туры всего на 20 ºС (до 1200 ºС) приводит к резкому увеличению этих новых зерен в табл. 2 приведены средние величины площади зерен
аустенита а ряде, исследованных нами сталей.

Табл. 2

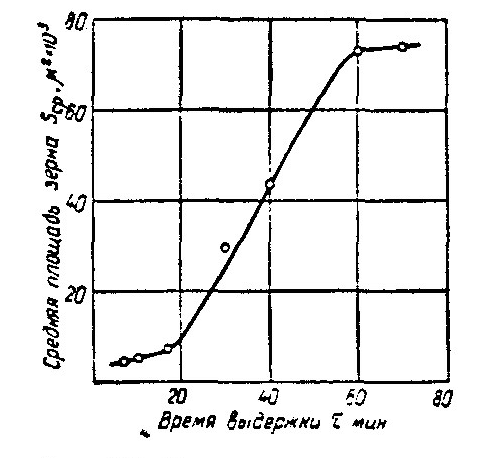

Рис.2 .Изменение средней площади зерен образца стали ЭХ18Н9.

Влияние температуры на статистические

механические характеристики металлов.

Характеристики

Список файлов курсовой работы
