При монтажі електричних схем забороняється:

– проверять на дотик наявність напруги і нагрів токоведущих частин схеми;

– применять для з'єднання дроту з пошкодженою ізоляцією;

– производить паяння і установку деталей в устаткуванні, що знаходиться під напругою;

– измерять напруги і струми переносними приладами з неізольованими дротами і щупами.

Під час електромонтажних робіт використовуються припої і флюси. У зв'язку з тим, що до складу припоїв входить свинець, необхідне використовування захисних заходів для запобігання отруєння організму, зухвалої зміни в нервовій системі, крові і судинах людини. Флюси, вживані при паянні (каніфольний – спиртний, хлористий цинк), також є токсичними. Так, каніфоль викликає роздратування шкіри і появу висипу, а хлористий цинк – опік шкіри і слизистої оболонки. Для запобігання шкідливої дії всі припої і флюси повинні зберігається в спеціальній щільно закритій тарі. Робоче місце паяння повинне оборудоваться місцевою витяжною вентиляцією, що забезпечує концентрацію свинцю в робочій зоні не більше гранично допустимою (0,01мг/м³).

Також під час електромонтажних робіт використовуються горючі і легкозаймисті рідини, такі як спирти, бензин, бензол і ацетон, які є сильнолетучими і їх пари можуть при великій концентрації представляти велику пожароопасность. Тому не слід тримати на робочому місці легкозаймисті рідини у великих кількостях. Працювати необхідно в приміщеннях, забезпечених місцевою витяжною вентиляцією і протипожежними засобами (вогнегасниками, піском, азбестовими і шерстяними ковдрами) у разі спалаху.

Після закінчення роботи необхідно:

1. відключити паяльник і обпалюючий пристрій від електромережі;

2. обтерти інструменти і пристосування і прибрати їх у відведені для цього місця (паяльник при цьому повинен бути холодним);

3. очистити робоче місце від припою і каніфолі, протерти вологою серветкою поверхню столу;

4. сполоснути руки однопроцентним розчином оцетової кислоти, потім вимити їх гарячою водою з милом і прополоскати рот.

Висновок

Процес виконання дипломного проекту складається з декількох етапів:

1. Теоретичний етап – це ознайомлення з принципом роботи цифрового годинника, тобто ознайомлення із структурною і електричною принциповою схемами, з функціональними елементами схеми.

2. Розрахунковий етап – це розрахунок схеми електричної принципової і розрахунок економічної частини дипломного проекту (основних характеристик виробничого процесу і собівартості цифрового годинника).

3. Практичний етап – це виготовлення макетного зразка друкарської платні, розводка і збірка друкарської платні і установка платні в корпус.

4. Регулювальний – настроювальний етап або стадія включає метод послідовно контролю, який полягає в послідовній перевірці проходження сигналу від блоку до блоку, від каскаду до каскаду до виявлення несправності. Цифровий годинник складається з декількох блоків – блоку генератора імпульсів, блоку, що складається з ланцюжка послідовно включених лічильників і блоку на транзисторних ключах, службовця для гасіння нуля в розряді десятків годинника.

Регулювальний – настроювальна стадія відрізняється особливою складністю і трудомісткістю виробничого процесу виготовлення радіоелектронної апаратури і вимагає особливої уваги.

Результатами проведеної роботи є знання за принципом ознайомлення, виготовлення і перевірки цифрового годинника відповідно до електричної принципової схеми.

Список літератури

1. Бельовцев А.Т. «Монтаж радіоапаратури і приладів». Москва. <> 1982 рік.

2. Браммер Ю.А., Пащук І.Н. «Імпульсні і цифрові пристрої». Москва. <>. 2003 рік.

3. Веніамінов В.Н., Лебедев О.Н., Мірошніченко А.І. «Мікросхеми і їх застосування». Москва. <> 1989 рік.

4. Верховцев О.Р., Лютов До. П. «Практичні поради майстру – любителю» (Електроніка. Електротехніка. Матеріали і їх застосування). Санкт – Петербург. <>. 1991 рік.

5. Ганенко А.П., Лапсарь М.І. «Оформлення текстових і графічних матеріалів при підготовці дипломних проектів, курсових і письмових екзаменаційних робіт» (Вимоги ЕСЬКД). Москва. ACADEMA. 2003 рік.

6. Чаклунів А.З. «Азбука радіоаматорства» (Тому 1, Цифрова техніка). Москва. СОЛОН – Прес. 2003 рік.

7. Мамедов О.Ю. «Сучасна економіка». Ростов – на – Дону. <>. 1995 рік.

8. Новіцкий Н.І. «Організація виробництва на підприємствах». Москва. <> 2004 рік.

9. Пухальській Р.І., Новосельцева Т.Я. «Проектування дискретних пристроїв на інтегральних мікросхемах» (Довідник). Москва. <>. 1990 рік.

10. Тарабрін Б.В. «Інтегральні мікросхеми» (Довідник). Москва. <>. 1985 рік.

11. Уїльямс А. (переклад з англійського під редакцією Теплюка І.Н.). «Застосування інтегральних схем». Москва. <> 1987 рік.

12. Ярочкина Р.В. «Радіоелектронна апаратура і прилади: монтаж і регулювання». Москва. <> 2002 рік.

Додаток

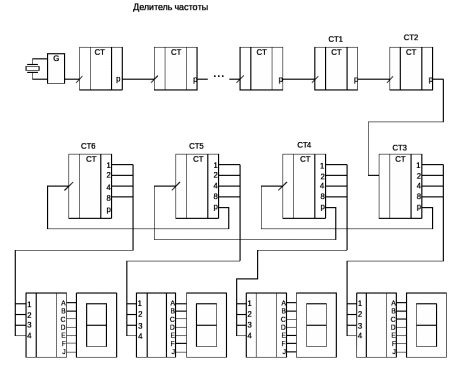

Схема роботи електронного годинника
