При расчёте по образованию трещин, нормальных к продольной оси, принимаем изгибающий момент, действующий при эксплуатации здания от нормативной полной нагрузки М_Н = 29,3 кНм. Рассчитаем момент образования трещин по формуле:

(2.34)

где, R _{bt, ser} – нормативное сопротивление бетона при растяжении, кПа.

Трещины в растянутой зоне образуются. Надо выполнить расчёт по раскрытию.

Напряжение в растянутой арматуре от действия постоянной и длительной нагрузки определяется по формуле:

(2.35)

где, М_U,l – изгибающий момент от действия нормативной постоянной и длительной нагрузок, кНм;

W_S – момент сопротивления сечения по растянутой арматуре, м³.

(2.36)

где, z₁ –плечо внутренней пары сил, м;

(2.37)

Напряжение в растянутой арматуре от действия полной нагрузки:

(2.38)

где, М_U – изгибающий момент от действия полной нормативной нагрузки, кНм;

Формула ширины раскрытия трещин:

(2.39)

где, μ – коэффициент армирования сечения;

δ – коэффициент, учитывающий работу элемента (для изгибаемых δ =1);

η – коэффициент профиля продольной арматуры (для периодического η=1);

φ_l – коэффициент, учитывающий длительность воздействия нагрузки;

d – диаметр арматуры, мм.

(2.40)

Принимаем φ_l = 1, в силу непродолжительного воздействия полной, постоянной и длительной нагрузок. Тогда:

(2.41)

Ширина раскрытия трещин от непродолжительного действия полной нагрузки:

Ширина раскрытия трещин от непродолжительного действия постоянной и длительной нагрузок:

Ширина раскрытия трещин от продолжительного действия постоянной и длительной нагрузок:

Непродолжительная ширина раскрытия трещин:

(2.42)

Непродолжительная ширина раскрытия трещин:

(2.43)

Предельно допустимая ширина раскрытия трещин: а_crc = 0,4 мм; а_crc,l = 0,3 мм. Вывод: ширина раскрытия трещин лежит в пределах допустимых величин.

Прогиб изгибаемых элементов без предварительного натяжения от равномерно распределённой нагрузки находим по формуле /Байков c 231/:

(2.44)

где, q – постоянная и длительная нормативные нагрузки, кН/м;

l –длина изделия, м;

В – жёсткость приведённого сечения, кНм².

Жёсткость приведённого сечения для тяжёло бетона, с учётом коэффициента 0,85, учитывающего снижение жёсткости под влиянием неупругих деформаций бетона растянутой зоны /Байков c 226/:

(2.45)

Предельно допустимый прогиб значительно превышает данный параметр и, следовательно, перемычка удовлетворяет всем эксплуатационным условиям, то есть будет нормально работать в конструкции.

2.5.3 Расчет железобетонной перемычки на усилия, возникающие при изготовлении, транспортировании и монтаже

В качестве расчётного сечения принимаем плоскость, расположенную на расстоянии l_П = 0,7 м от торца перемычки – месторасположение петель. Необходимо произвести расчёт на действие изгибающего момента, возникающего от собственной массы перемычки, которая определяется по формуле:

(2.46)

где, q – равномерно распределённая нагрузка на 1 м² длины, Н/м.

(2.47)

где, А – площадь поперечного сечения перемычки, м²;

ρ – плотность железобетонной перемычки, кг/м³;

k_g = 1,5 – коэффициент динамичности /Байков с 89/;

γ_f = 1,1 – коэффициент динамичности /Байков с 89/;

g = 10 – сила тяжести, Н/кг.

Для данного расчёта перемычки требуется составить схему нагрузок и усилий, действующих на элемент в рассматриваемых стадиях.

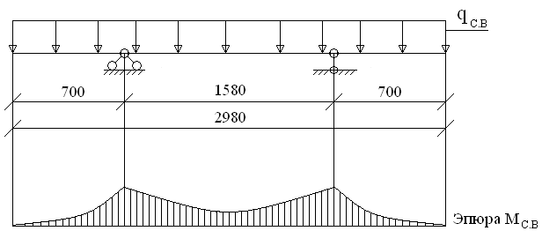

Рис.4. Схема распределения нагрузок и усилий на предварительных стадиях

Следующим шагом определим А₀ по формуле:

(2.26)

При минимальном А₀ принимаем 2Ø3 Вр-I c A_S^ф = 0,1410^-4 м².

Для расчёта монтажных петель, количество которых – 2 штуки, принимаем условие, что каждая из них должна выдержать массу перемычки, тогда при использовании арматуры A-I с расчётным сопротивлением R _SSS = 225 МПа:

Принимаем Ø5 А-I c A_S^ф = 0,19610^-4 м².

3. Технологическая часть

3.1 Состав и свойства глины, добавок, сырьевая шихта

Основным сырьём для производства эффективного кирпича является глина средней пластичности Энемского месторождения, расположенного на расстоянии двух километров от завода. Общая площадь карьера – 20 гектаров, а средняя глубина горизонтальных слоёв – 2,5 метра. Глина – полидисперсная, хорошо размокающая в воде, с небольшим количеством примесей известняка, соединений железа и кварца. Состав и основные свойства приведёны в таблицах 20, 21 и 22.

Таблица 16 – Гранулометрический состав глинистого сырья /4/

Таблица 17 – Керамико-технологические свойства глинистого сырья /4/

Таблица 18 – Химический состав глинистого сырья /4/

В проекте применяются следующие добавки: отощающие - песок и шамот, выгорающие - каменный уголь и лузга, модифицирующий реагент с каталитическим эффектом «ЮНС», и в качестве объёмно-окрашивающих для лицевых изделий - марганцевая руда и известняк.

Таблица 19 – Принятый состав шихты.

Шамот – является эффективным по технологическим свойствам отощителем, и одновременно улучшает сушильные и обжиговые, а иногда и формовочные свойства глины. Предельная крупность зерен шамота не должна превышать 2 мм. На заводах глиняного кирпича в качестве шамота можно использовать порошок, получаемый дроблением брака, получаемого при обжиге и сушке. Количество таких отходов составляет от двух до пяти процентов. Переработку отходов обожженного кирпича и возврат его в производство также следует рассматривать как операцию, предназначенную для создания «замкнутого цикла производства», при котором исключается накопление отходов на заводе.

Марганцевая руда – наиболее распространенная окрашивающая добавка, позволяющая регулировать окраску от светло-коричневой до темно-коричневой в зависимости от процентного содержания (3-10%) Добавка двуокиси марганца снижает водопоглощение и повышает прочность обожженных изделий.

Уголь – при его использовании в толще обжигаемого материала создается восстановительная среда, благодаря чему железистые окислы из окисного состояния переходят в закисное состояние, и приобретают большую реакционную способность. В результате интенсифицируются процессы спекания, и происходит упрочнение керамического черепка. Размеры зерен не должны превышать 2 мм.

Песок и брак из сушки – среднезернистых отощающих добавки. Их ввод в шихту для изготовления эффективных изделий актуален для повышения трещиностойкости кирпича-сырца в сушке при модуле крупности = 2-2,5.

В последние годы на российском строительном рынке значительно увеличился ассортимент цветного лицевого керамического кирпича. Интенсивность окраски традиционного красного керамического кирпича зависит от химического состава глинистого сырья. Расширить ассортимент продукции на функционирующих предприятиях возможно путем внедрения технологии объемного окрашивания. За счет расширения цветовой палитры кирпич может получить новые конкурентные преимущества в градостроительстве по сравнению с другими материалами, а предприятия, его выпускающие, увеличение сбыта и улучшение экономических показателей. Теоретически самым доступным и простым способом объемного окрашивания красножгущегося сырья в светлые тона является технология ввода в состав шихты при производстве кирпича тонкомолотого карбонатного порошка, в качестве которого предлагается использовать сырьё Шедокского месторождения известняков. В ЮжНИИстроме разработан модифицирующий реагент с каталитическим эффектом МР «ЮНС» , который позволяет достигать заданного светлого цвета черепка при введении в глиномассу относительно небольшого количества карбонатной породы. МР «ЮНС» представляет собой тонкодисперсный порошок смеси минеральных компонентов. Для получения черепка светло-кремового цвета требуется добавление реагента в количестве 3%. В связи с малым количеством модифицирующего реагента его дозируют и перемешивают с карбонатной добавкой, а полученную смесь вводят в глиномассу в виде шликера. Рентгенографические исследования обожженных образцов показали, что МР «ЮНС», введенный в состав глиномассы, в процессе обжига снижает температуру кристаллизации двухкальциевого феррита, а также способствует более полному вовлечению оксидов железа в образование сложных алюмосиликатных комплексов, таких как железистый кордиерит, что обеспечивает более интенсивное осветление черепка при меньшем содержании карбонатной породы. Использование МР «ЮНС» позволяет: /****/
