- выпускать продукцию в соответствии с рекомендациями ГОСТ 530-95. По приложению А – эффективный кирпич и камень с шириной щелевидных пустот 16 миллиметров;

- по согласованию с заказчиком, повышать выпуск керамического камня, в том числе укрупнённого, в силу того, что он имеет лучшие теплофизические свойства по сравнению с кирпичом;

- применять зарубежный опыт по исполнению каменной и армокаменной кладки с использование клеёв, сухих и гидрофобизирующих растворов, а также других технологий, благотворно влияющих на теплозащитные свойства ограждающих конструкций.

- контролировать все этапы технологии производства и применять входной контроль для сырьевых материалов, следить за современными тенденциями в сфере строительства, интегрировать наиболее удачные и экономически оправданные мероприятия.

1.7 Перечень основных и вспомогательных цехов

Энемский кирпичный завод условно можно разделить на предзаводскую, подготовительную и производственную зоны. Вспомогательные и складские помещения расположены в разных местах по принципу максимальной рациональности. Остальная территория предприятия отведена под места отдыха и благоустроенные зеленые зоны.

В предзаводскую зону входят: административно-бытовой корпус и общежитие, совмещенное со столовой. Предусмотрена автостоянка на 13 автомобилей.

Подготовительное отделение включает в себя 5 зданий, связанных галереями, которые оборудованы ленточными конвейерами. Главный производственный корпус состоит из отделений формовки и ремонтно-монтажного отделения, а также сушки и обжига. К нему примыкает склад готовой продукции с башенным краном. Котельная дислоцируется отдельно и находится на безопасном удалении от других зданий и сооружений.

Вспомогательные производства включают в себя: гараж, отдел главного механика, ремонтно-монтажный цех, блокированный к главному производственному корпусу, столярный и упаковочный цеха и лабораторию. Складские помещения можно условно поделить на 4 типа: отделение добавок, глинохранилище, материальный склад и склад горюче-смазочных веществ.

2. Расчет конструкций

2.1 Требования, предъявляемые к кирпичной кладке в процессе эксплуатации

Кирпич и камень керамический являются искусственными конструкционно-теплоизоляционными материалами, и применяется для кладки каменных, а также армокаменных наружных и внутренних стен зданий и сооружений. Здания с фасадами из лицевого объёмно-окрашенного кирпича светлых и тёмных тонов, а также их комбинаций отвечают современным архитектурным, инженерным и экологическим требованиям.

Лицевой кирпич и камень используют для отделки стен вестибюлей, лестничных клеток, переходов, интерьеров и отдельных архитектурных элементов зданий. Он перспективен для внутренней отделки помещений общественных зданий – кинотеатров, столовых, магазинов, учебных заведений и т.п. В проекте предусматриваются планировочные решения, которые позволяют перейти к управлению процессами изменения природных сред, формированию их равновесного состояния, обеспечивающего благоприятные условия труда, быта и отдыха людей путём создания многослойных эффективных ограждающих конструкций и благоприятного микроклимата в помещениях.

Кирпичная кладка из сочетания обычного и лицевого эффективного керамического кирпича, который используется в проектируемом частном доме, является конструкционно-изоляционным элементом. Для внешней отделки рекомендуется совместное применение лицевого керамического кирпича тёмно-коричневого и светло-кремового цветов. Необходимую теплозащиту здания обеспечивает трехслойная ограждающая конструкция, представляющая собой внешнюю пространственную оболочку, в центре которой монтируется теплоизоляционный слой минераловатных плит, заключённый между армокирпичными стенами. Они в свою очередь воспринимают действующие на них нагрузки, в том числе сейсмические, и с перемычками, плитами покрытия и перекрытия образуют каркасную конструкцию. Это обеспечивает единую работу всех элементов сооружения, как в стадии эксплуатации, так и при их возведении. Толщина внешней стены рассчитывается согласно требованиям СНиП.

Основные требования к проекту частного дома:

- в районе предполагаемого строительства сейсмичность составляет 8 баллов по шкале Рихтера;

- погодно-климатические условия местности требуют защиты подверженных значительному увлажнению частей здания (подоконников и др.);

- для стен необходима гидроизоляция от фундамента, со стороны примыкающих тротуаров и технического покрытия, а также централизованный водосток;

- устойчивость обеспечивается стандартным методом перевязки кирпичной кладки с применением цементо-песчаного раствора и арматурных сеток.

2.2 Теплотехнический расчет толщины наружной стены

В начале необходимо определить толщину наружной стены по СНиП II-3-79*. Термическое сопротивление ограждающей конструкции, отвечающее санитарно-гигиеническим и комфортным требованиям, найдём по формуле 2.1.

, (2.1)

где, n = 1 - коэффициент, зависящий от расположения наружной поверхности, принимаемый по данным таблицы 3 /21/;

t_В = + 18^оС - расчётная температура внутреннего воздуха, принимаемая согласно ГОСТ 12.1.005 и нормами проектирования;

t_Н = - 19^оС - расчётная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки (Вероятность = 0.92) по СНиП 2.01.01-82;

Δt = 4^оС - нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, принимаемый по данным таблицы 2 /21/;

α_В = 8,7Вт/м²•^оС - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по таблице 4 /21/;

(Вт/м²)

Термическое сопротивление R, м²С/Вт, стены многослойной ограждающей конструкции следует определять по формуле:

, (2.2)

где, - толщина слоя, м;

- расчетный коэффициент теплопроводности материала, Вт/(м • С), принимаемый по приложению 3 /21/.

Термическое сопротивление R_к, мС/Вт, ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев: R_к = R₁ + R₂ +... + R_n.

Сопротивление теплопередаче R_o, м²С/Вт, ограждающей конструкции:

, (2.3)

где, _В = 8,7- то же, что в формуле (2.1);

R_К - термическое сопротивление ограждающей конструкции, м²С/Вт;

_Н = 23 - коэффициент теплоотдачи наружной поверхности ограждающей конструкции. Вт/(м •С), принимаемый по таблице 6 /21/.

Следовательно, по рекомендуемым практическим данным /**/ предварительно принимаем толщину кирпичной кладки 0,51 м и толщину изоляционного слоя из минеральной ваты 0,01 м. Тогда:

(Вт/м²),

=> Условие выполняется.

С учётом всех параметров, а также размера кирпича, окончательно принимаем толщину наружной стены – 0,52 м с трёхслойной структурой: наружный конструкционно-теплоизоляционный отделочный слой – лицевой эффективный кирпич толщиной 0,12 м, центральный теплоизоляционный слой – полужёсткие плиты из минеральной ваты толщиной 0,01 м, внутренний конструкционно-теплоизоляционный слой – эффективный кирпич толщиной 0,38 м.

2.3 Требования, предъявляемые к железобетонной перемычке в процессе эксплуатации, транспортирования и монтажа

Перемычки следует изготовлять в соответствии требованиями ГОСТ 948-84 и технической документации, утвержденной в установленном порядке, по типовой проектной документации серии 1.038.1-1. Перемычки должны удовлетворять требованиям ГОСТ 13015.0-83: по заводской готовности (нормируемая отпускная прочность бетона перемычек должна не менее: 70 - при поставке перемычек в теплый период года и 90 - в холодный период года), по прочности, жесткости и трещиностойкости, по показателям фактической прочности бетона, по морозостойкости, а также к качеству материалов, применяемых для приготовления перемычек, с учетом условий работы, к форме и размерам арматурных и закладных изделий и их положению, к маркам сталей, в том числе для монтажных петель, по отклонению толщины защитного слоя бетона, по защите от коррозии, по применению форм.

В качестве ненапрягаемой продольной арматуры перемычек следует применять арматурную сталь: горячекатаную класса A-III по ГОСТ 5781-82, термомеханически упрочненную класса Aт-IIIC по ГОСТ 10884-81, арматурную проволоку класса Вр-I по ГОСТ 6727-80. Поперечную арматуру из горячекатаной арматурной стали классов A-I и A-III по ГОСТ 5781-82 или арматурной проволоки класса Вр-I по ГОСТ 6727-80.

В проекте для перекрытия оконного проёма гостиной комнаты, имеющего размер 2,78 м. принимаем перемычку по ГОСТ 948-84 4ПБ-30-4п - брусковую, длинной 2980 мм, шириной 120 мм и высотой 290 мм (рис. 1).

Рис. 1. Схема перемычки типа ПБ

Марка бетона по морозостойкости назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям обязательного приложения. Максимальные значения отклонений геометрических параметров перемычек указанны в таблице 14.

Таблица 14 – Основные требования по отклонениям проектной перемычки

Устанавливаются категории для поверхностей бетонных перемычки: А3 - нижней и боковых, А7 – остальных. Требования к качеству поверхностей и внешнему виду перемычек – ГОСТ 13015.0-83. Не допускаются трещины, за исключением: усадочных и технологических трещин, шириной менее 0,1 мм.

Приемку перемычек следует производить партиями в соответствии с требованиями ГОСТ 13015.1-81 и ГОСТ 948-84. Приемку перемычек по показателям их прочности, жесткости и трещиностойкости бетона, по морозостойкости бетона, а также по водонепроницаемости и водопоглощению бетона перемычек следует производить по результатам периодических испытаний. Приемку перемычек по показателям прочности бетона, соответствия арматурных и закладных изделий проектной документации, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности следует производить по результатам приемо-сдаточных испытаний одноступенчатого выборочного контроля. Контроль и оценку прочности, жесткости и трещиностойкости перемычек следует осуществлять по ГОСТ 8829-85. Прочность бетона перемычек следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях по ГОСТ 18105-86. Морозостойкость бетона следует определять по ГОСТ 10060-87. Методы контроля и испытаний исходных материалов, применяемых для изготовления перемычек, регламентируются соответствующими стандартами или техническими условиями. Размеры, отклонение толщины защитного слоя бетона до арматуры и другие параметры перемычек следует проверять методами, установленными ГОСТ 13015.0-83, ГОСТ 13015.1-81 - ГОСТ 13015.3-81, а также ГОСТ 13015.4-84. Маркировка перемычек производится по ГОСТ 13015.2-81. Транспортировать и хранить перемычки следует в соответствии с требованиями ГОСТ 13015.4-84 и ГОСТ 948-84. Высота штабеля перемычек должна быть не более 2 м. Подъем, погрузку и разгрузку отдельных перемычек осуществляется захватом за монтажные петли. Перемычки обозначают марками в соответствии с ГОСТ 23009-78.

2.4 Расчет железобетонной перемычки в стадии эксплуатации

Бетонные и железобетонные конструкции должны удовлетворять требованиям расчета по несущей способности (предельные состояния первой группы) и по пригодности к нормальной эксплуатации (предельные состояния второй группы).

Расчёт железобетонной перемычки будет вестись как свободно опёртой по краям и равномерно загруженной балки по схеме, показанной на рисунке 2.

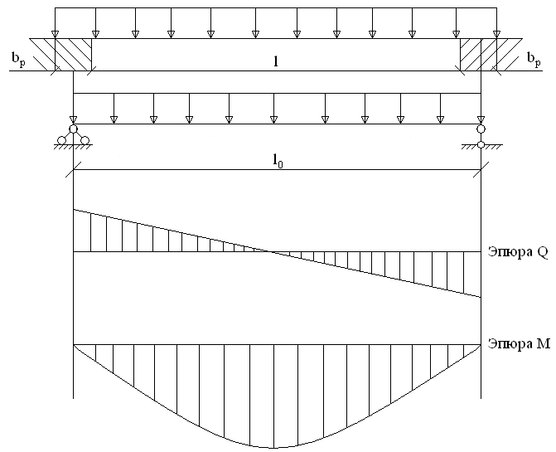

Рис. 2. Схема распределения нагрузок и усилий на этапе эксплуатации

b_P = ½ · (2980 – 2780) = 0,1 м – длинна приопорного участка.

l₀ = 2980 – 2 · ½ · b_P = 2,88 м – расчётный пролёт.

Материалы для перемычки: Бетон B20 с призменной нормативной прочностью R_b,n = R_b,ser = 18,5 МПа, и расчетной R_b= 14,5 МПа, нормативным сопротивлением при растяжении R_bt,n = R_bt,ser = 1,6 МПа, и расчетным R_bt = 1,05 МПа; начальный модуль упругости бетона E_b = 24000 МПа. Потенциальная арматура перемычки: А-III – рабочая, A-I – продольная и монтажная, Вр-I - конструктивная.
