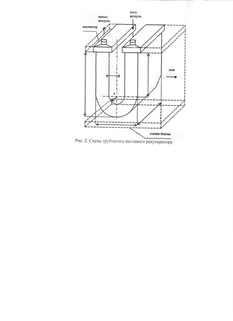

Средняя поверхность нагрева одного трубного элемента

Средняя длина одного трубного элемента

Число труб в ряду перпендикулярные движению дыма

Число труб по ходу дыма в каждой секции рекуператора

Ширина рекуператора равна

Определим радиус Rср трубы длиной Lср.

29

По счету она будет 8, тогда

Следовательно, высота рекуператора равна

Длина рекуператора равна

Расчет дымового тракта

Исходные данные для расчета:

1. Количество продуктов реакции горения тракта VД = 37044 м3/ч

2. Плотность дымовых газов PД=1,24 кг/м3

3. Размеры рабочего пространства в конце печи 4,86 х 1,3 м

4. Температура дыма в конце печи 1073К

5. Температура дыма в вертикальных каналах

6. Падение температуры дыма в рекуператоре складывается из потерь:

А) на трение;

Б) на местных сопротивлениях;

В) на преодоление геометрического напора (разряжение)

Схема дымового тракта рис.2.

Скорость движения дымовых газов в конце печи с четом уменьшения сечения рабочего пространства печи за счет нагревающихся заготовок, толщиной а=0,37 м, составит:

Скорость движения в вертикальных каналах принимаем равной

Тогда площадь сечения каждого канала

где, n=6 число вертикальных каналов.

Размеры вертикальных каналов принимаем следующими:

а=0,9 м; b=0,9 м

Fверт= аb=0,9*,09=,81 м2

И высота Hверт= 3 м; тогда приведенный диаметр равен

Потери давления на трение составляют:

Где для кирпичных каналов

средняя температура в канале.

Потери давления в канале при повороте из печи в вертикальные каналы на 900 с сужением.

31

Для случая из рис.91(5)

Потери на преодоление геометрического давления составляют:

Суммарные потери давления в вертикальных каналах:

Определим потери давления при движении дымовых газов от вертикальных каналов до рекуператора, которые складываются из потерь при повороте на 900 с изменением сечения при входе в боров, потерь на трение и поворот на 900 в борове без изменения сечения, то есть:

Скорость движения дыма в борове принимаем

Сечение борова

Высоту борова принимаем равной h=2м. Ширина борова

Приведенный диаметр борова

Потери давления при входе в боров

Где, для случая

32

Принимаем падение температуры дыма 2К на 1 м длины борова. При длине борова от вертикальных каналов до рекуператора 11м, падение температуры дыма равно 22К. Температура дыма перед рекуператором составляет:

Средняя температура дыма в борове

Потери давления на трение

Потери давления при повороте борова на 900

Где, для случая (см. приложение V,6)

Суммарные потери давления на участке от вертикальных каналов до рекуператора составят:

Потери в рекуператоре складываются из потерь при внезапном расширении на входе в камеру рекуператора, потерь при внезапном сужении при выходе из камеры рекуператора и потерь давления при поперечном омывании дымом коридорного пучка труб.

Размеры камеры для установки рекуператора равны:

Наружный диаметр труб составляет:

Температура дыма на выходе в рекуператор на выходе:

Скорость движения дыма в рекуператоре принимаем равной, :

Число рядов труб по ходу дыма n=2*15=30 шт.

Потери давления при внезапном расширении (изменении скорости) при входе в рекуператор

Где, для случая (см. приложение V,6)

34

При поперечном омывании дымом коридорного пучка труб

Где:

n=30 число труб по ходу дыма

α=0,11; β=1,0 коэффициенты, определяемые по рис112(5)

х1=2d; х2=2d шаг пучка труб перпендикулярно и по ходу дыма соответственно.

Потери давления при сужении на выходе из камеры рекуператора в боров

Где, для случая (см. приложение V,6)

Скорость движения дыма в камере рекуператора за трубами составляет:

Потери давления в рекуператоре составляют:

Определим потери давления на участке от рекуператора до шибера.

Принимаем падение температуры дыма на этом отрезке 1,5К на 1 м длины борова (длина борова 6 м). Тогда средняя температура на этом участке составит:

При этом же сечении борова, что и до рекуператора, потери на трение составляют:

Общие потери давления при движении продуктов сгорания от рабочего пространства до шибера составляют:

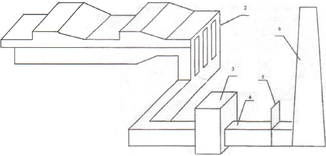

Рис.2 Схема дымового тракта методической печи: l-печь; 2-вертикальные каналы; 3-рекуператор; 4-боров; 5-шибер; 6 - труба дымовая.

Расчет дымовой трубы

Определим высоту дымовой трубы, предназначенной для удаления продуктов сгорания из методической нагревательной печи. Общая потеря давления при движении дымовых газов.

Температура дыма перед трубой ТГ1=704К.

Плотность дымовых газов РГО=1,24.

Температура окружающего воздуха ТВ=293К

Количество продуктов сгорания, проходящих через трубу:

Найдем площадь сечения устья трубы, принимая скорость движения дыма в устье равным

Диаметр устья трубы

Диаметр основания трубы находим из соответствия

то есть

Скорость движения дымовых газов в основании трубы составляет:

Действительное разряжение, создаваемое трубой должно быть на 50-60%

больше потерь давления дымовых газов, то есть

Определим температуру газов в устье трубы, для чего ориентировочно принимаем по графику(рис.3) высоту дымовой трубы Н= 50м.

Падение температуры для кирпичной трубы принимаем равной 1,0-1,5К на

1 м высоты трубы:

Тогда температура газов в устье трубы равна:

Средняя температура газа составит:

Средний диаметр трубы составляет:

37

Тогда:

Средняя скорость движения дымовых газов в трубе составляет:

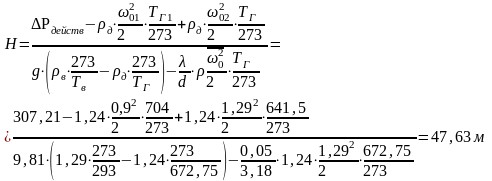

Определение высоты дымовой трубы.

Коэффициент трения для кирпичных труб примем равным

37

Выбор вентилятора

Для вентилятора воспользуемся таблицей выбора вентиляторов рис.8ст.50(6).

По характеристикам, соответствующим параметрам печи (часовым расходом воздуха Vв=2667 м3/ч и давлением перед горелками 4кПа) выбираем вентилятор ВВД-5 с клиноременной передачей.

Технико-экономические показатели печи

13. Список использованной литературы

1. Кривандин В.А., Марков Б. л. Металлургические печи. М; Металлургия, 1977.46 с.

2. Мастрюков Б.С. Расчет металлургических печей.

М; Металлургия. 1986.376 с.

3. Тайц Н.Ю., Розенгарт Ю.И. Методические нагревательные печи. М Металлургиздат, 1964.408 с.4. Тымчак В.Н. Гусовский В.Л. Расчет нагревательных и термических печей. Справ. Изд. М; Металлургия, 1983, 480 с.

4. Детали машин. Атлас конструкций под редакцией Решетова Д.Н. М. Машиностроение, 1979 г.
