123160 (689384), страница 3
Текст из файла (страница 3)
Рис. 4 Определение драпируемости методом иглы
Для определения драпируемости вне зависимости от направления нитей основы и утка используют дисковый метод.Образец испытуемой ткани в форме круга накидывают на поднятый на ножке диск меньшего диаметра. Края материала, свешиваясь с диска, принимают в зависимости от жесткости ткани ту или иную форму. Диск освещают сверху. На бумаге, размещенной под диском, получают проекцию ткани и измеряют ее площадь. Коэффициент драпируемости КД, %, подсчитывают по формуле
КД = (S°- S„) • 1OO/So,
где So - площадь образца, мм2; Sn - площадь проекции образца, мм'-.
Драпируемость считается хорошей, если получены следующие коэффициенты драпируемости: для всех хлопчатобумажных, шерстяных костюмных и пальтовых тканей - более 65%, для шерстяных платьевых - более 80°/о, для шелковых платьевых - более 85%.
Определение сминаемости.
Это свойство текстильных материалов под действием деформаций изгиба и сжатия образовывать неисчезающие складки и морщины.Для шелковых тканей(ГОСТ-18484-73) выделены три группы несминаемости: несминаемая-55%, маломинаемая 44-55%, и среднесминаемая 30-45%.
Определение усадки материала.
Усадка – это сокращение размеров ткани при замачивании, стирке или влажно – тепловой обработке.
Ткани в зависимости от их волокнистого состава и структуры обладают различными величинами усадки. Стандартами нормированы усадки для всех видов тканей.
По усадке ткани делят на три группы:
| Тип усадки | Основа, % | Уток, % |
| Практически безусадочные | 1,5 | 1,5 |
| Малоусадочные | До 3,5 | До 2 |
| Усадочные | До 5 | До 2 |
Определение осыпаемости нитей.
Осыпаемостью называется явление смещения и выпадания нитей из открытых срезов тканей.
Осыпаемость является следствием малого тангенциального сопротивления в местах контакта нитей основы и утка, на величину которого оказывает влияние фаза строения ткани, вид переплетения, характеристика поверхностей нитей, их жесткости. Осыпаемость влияет на ширину шва при пошиве, назначение ткани.
По осыпаемости ткани делятся на три группы:
| Группа | Количество нитей, легко вынимающихся из среза |
| Легко осыпаемые ткани | 5 и более нитей |
| Средне осыпаемые ткани | 3-4 нити |
| Практически не осыпающиеся ткани | 1-2 нити |
Осыпаемость определяется органолептическим методом.(ГОСТ 3814-81)
Определение устойчивости текстильных материалов к проколу иглой:
В процессе пошива на швейных машинах игла, проходя через материал, может попасть в нить, образующую переплетение. При этом может произойти частичное разрушение волокон или полное разрушение нити.
Прорубка ткани зависит от структуры нити (чем жестче нить, тем прорубка меньше), отделка ткани (аппретирование повышает прорубку), плотности ткани (чем выше плотность ткани, тем сильнее прорубаемость), а также типа и размера иглы, натяжения швейной нитки и др.
Прорубка нитей приводит к ослаблению материала на участке шва (особенно проявляется после стирки), что приводит изделие в негодность.
По прорубке материалы разделяются на три группы:
| Группа прорубки | Число повреждений на 100 проколов |
| Малая | не более 5 повреждений |
| Средняя | 6 – 20 повреждений |
| Большая | более 26 повреждений |
Определение раздвижки нитей в швах
Раздвижкой называют смещение под действием внешних сил нитей из систем вдоль нитей другой системы ткани. Раздвижка нитей является следствием малого тангенциального сопротивления (трения) между нитями, их слабым закреплением в структуре ткани. В швейных изделиях раздвижка нитей встречается на участках, расположенных в близи швов и испытывающих значительные силы трения и растяжения.
Растяжимость нитей зависит от волокнистого состава нитей, их крутки (чем сильнее крутка нити, тем раздвижка выше), плотности ткани (раздвигаемостью нитей обладают, главным образом, ткани малой плотности, слабо закрепленные).
Результаты исследования заносятся в таблицу №3
Таблица №2
Номенклатура групповых и единичных показателей качества материала для платья
| Требования к материалам | Групповые показателя качества (ПК) | Значимость групповых ПК | Единичные показатели качества |
| Потребительские | Социальные | 5 | конкурентоспособность |
| Функциональные | 6 | ||
| Надежность | 8 | ||
| Эстетические | 1 | Соответствие моде Колорит Отделка | |
| Эргономические | 2 | Гигроскопичность Воздухопроницаемость Электризуемость Хорошая посадка по фигфигуре | |
| Безопасности | 7 | ||
| Экологические | 10 | ||
| Технико-экономические | Конструкторско-технологические | 3 | Осыпаемость Раздвигаемость нитей Термостойкость Драпируемость |
| Стандартизации и унификации | 9 | Ширина Длина | |
| Экономические | 4 | Стоимость материала |
Таблица №3
Карта технического уровня качества материала для платья
| Требования к материалам | Номенклатура показателей качества | Единица измерения | Базовые значения показателей качества | Фактические значения показателей качества |
| 1 | 2 | 3 | 4 | 5 |
| Эстетические | Соответствие моде | Балл | 8 | |
| Художественно-колористическое оформление | Балл | 9 | ||
| Вид отделки | - | набивная | ||
| Драпируемость | % | От60 | 85 | |
| Эргономические | Гигроскопичность(ГОСТ-3816-91) | % | 40 | 5 |
| Гигиенические | воздухопроницаемость(ГОСТ-12088-77) не менее | дм3/м2с | 35 | 30 |
| Электризуемость(ГОСТ-19616-74) | Ом*м | 1,29*10 | 1,48*10(использование спец. пропит) | |
| Эксплуатационные | несминаемость, не менее | Кн, %, | 46 | 34 |
| пластическая деформация не более | % | 30 | 15 | |
| изменение линейных размеров после мокрых обработок, не более по длине по ширине | % | 15 15 | 10 10 | |
| пиллингуемость, не более(ГОСТ 14326-73) | шт. на 10см2 | 4 | 2 | |
| Конструкторские | поверхностная плотность, | г/м2 | 60-120 | 72 |
| толщина, | мм | 18-50 | 23 | |
| жесткость при изгибе, (по основе), не более | мкН см2 | 10 | 6 | |
| сопротивление раздвигаемости нитей в швах,,не менее | даН | 0,6 | 1 | |
| Технологические | стойкость ткани к осыпаемости нитей, не более | мм, | 10 | 5 |
| термостойкость | 0С | До 180 | 170 |
7. Разработка рекомендаций по рациональному использованию материалов
В результате проведенной работы даны следующие рекомендации по технологии изготовления платья:
температура гладильной поверхности должна быть ниже теплостойкости волокон и не превышать температуру термофиксации ткани;
в связи с повышением сопротивления резанию ткани число настилов при раскрое уменьшить;
режим ВТО -1 = 160°С, время выдержки 15 сек., слабое увлажнение;
из-за скользящей поверхности ткани использовать фторопластовую лапку на стачивающих машинах;
из-за повышенной осыпаемости увеличить частоту стежков (4 - 5 в 10 мм строчки) и ширину обметывания срезов до 6 мм;
для предотвращения стягивания ткани уменьшить давление нажимной лапки на ткань, ослабить натяжение верхней и нижней нитей;
из-за не термостойкости ткани уменьшить скорость образования строчки.
Из-за электризуемости ткани, рекомендуется применять антистатик
Заключение
Цель нашей работы была: повышение навыков выбора материалов на швейное изделие. Для этого мы изучили требования к заданному изделию и материалам, определили параметры, применили методики, проверили испытания и выбрали материалы пакета одежды.
Модели новых коллекций Gucci; Jill Sander и Miu Miu задали тон и продимонстрировали новую тенденцию.
Блестели и блистали нежные атласные платья. Доминирующее место в предложениях ткани дизайнерами - атлас.
Атлас – это динамика ткани, позволяющая продемонстрировать все грани блеска. Цветовая гамма, предполагает в грядущем сезоне, довольно разнообразна:от черного до цвета яичного желтка. Модельеры рекомендуют сочетать элементы одежды из атласа, подбирая их тон в тон: атлас словно«подсвечивает» краски, отчего они выглядят необычайно элегантно.Материал упругий, имеет малую сминаемость, высокую стойкость к истиранию, дает незначительную усадку после стирки, быстро высыхает и не требует тщательного глажения, при этом долго сохраняет товарный вид. По этому ткань полностью удовлетворяет потребительским требованиям.
Вследствие того, что ткань с низким КТС она может вызывать затруднение при раскрое, по этому при настилании нужно уменьшить количество слоев в настиле. При соблюдении этих рекомендаций будет обеспеченно качество изделия.
Конкурентоспособность одежды в значительной степени определяется качеством материалов, из которых изготавливается изделие. Они влияют на качество изготовления и рентабельность производимой продукции. Именно материалы во многом определяют внешний вид одежды.
Из трех моделей была выбрана модель №,1 т.к она отвечает всем требованиям, предъявляемым к изделию, и наиболее гармонично соответствует направлению моды.
В исследовательской части работы проведены исследования свойств шелковой ткани, состоящей из комплексных полиэфирных нитей. Ткань красива и эффектна, имеет высокую прочность, износостойкость, низкую сминаемость, высокую стойкость к истиранию. Данные сведены в таблицу.
Список использованных источников
-
Бузов Б.А., Алыменкова Н. Д. Материаловедение в производстве изделий легкой промышленности (швейное производство): Учебник для студентов высш. учеб. заведений. - М.: Академия, 2004. – 448 с.
-
Бузов Б.А., Алыменкова Н. Д., Петропавловский Д. Г. Практикум по материаловедению швейного производства: Учеб. пособие для студ. высш. учеб. Заведений. – М.: Издательский центр «Академия», 2003. – 416 с.
-
Мальцева Е. П. Материаловедение швейного производства.- М: Легкая и пищевая промышленность, 1983- 232 с.
-
Савостицкмй Н. А., Амирова Э. К. Материаловедение швейного производства: Учеб. пособие для сред. проф. Образования. – М.: Издательский центр «Академия»; Мастерство, 2002. – 240 с.
-
Шершнева Л. П. Качество одежды. – М.: Легкая индустрия, 1975. – 168 с.

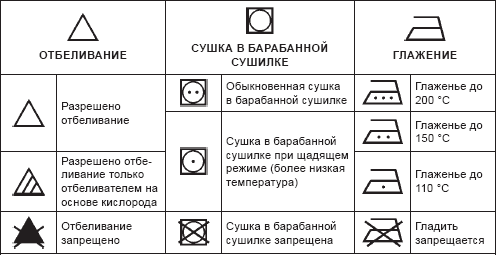

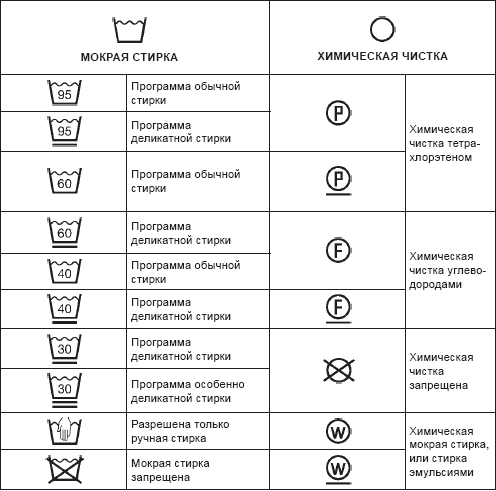

Приложение
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
