123160 (689384), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Ассортимент тканей этой группы является наиболее традиционным, среди них сохранились такие классические виды как креп-шифон, крепдешин, креп-жоржетт, креп-сатин, туаль, фуляр, атлас и другие. Многие современные ткани, в том числе иного сырьевого состава, разрабатываются с учетом строения и оформления этих тканей.

Группа шёлковых тканей с другими волокнами

Группа шелковых тканей с другими волокнами включает в себя креповые, гладьевые, жаккардовые и ворсовые ткани, которые вырабатываются из натурального шелка в сочетании с другими видами текстильных нитей и пряжи: вискозными, триацетатными, полиэфирными комплексными, текстурирован-ными комбинированными нитями или хлопчатобумажной пряжей.

Группа тканей из искусственных нитей

Группа тканей из искусственных нитей содержит креповые, гладьевые, жаккардовые и ворсовые ткани, вырабатываемые из вискозных, ацетатных и триацетаных нитей и их сочетаний. Ассортимент плательных тканей достаточно разнообразен за счет использования разнообразных структур комплексных и текстурированных нитей, видов переплетений и отделок. Чистовискозные ткани отличаются высокой гигроскопичностью, шелковистым блеском и грифом, однако обладают большой сминаемостью, усадочностью и потерей прочности во влажном состоянии; в современном ассортименте их выпуск существенно сокращен. Ацетатные и триацетатные ткани обладают повышенной фор-моустойчивостью и размеростабильностью по сравнению с вискозными, но уступают им по гигроскопичности и устойчивости к истиранию.

Группа тканей из искусственных нитей с другими волокнами

Ткани из искусственных нитей с другими нитями и волокнами составляют самую большую и разнообразную группу в ассортименте шелковых тканей. Они вырабатываются из вискозных, ацетатаных и триацетатаных нитей по основе в сочетании их с различными видами натуральных и синтетических нитей по утку; из комбинированных, текстурированных, мулинированных и фасонных нитей, содержащих по массе большую долю искусственных нитей. Многообразие вариантов волокнистого состава и структуры текстильных нитей с использованием различных видов переплетений позволяют создать широкий ассортимент тканей с большим разнообразием свойств и внешнего вида. Ассортимент этой группы включает в себя креповые, гладьевые и жаккардовые ткани.

Группа тканей из синтетических нитей

Группа плательных тканей из синтетических нитей включает в себя гладьевые и жаккардовые ткани, вырабатываемые из полиамидных и полиэфирных нитей различных структур. Ткани из синтетических нитей отличает высокая прочность на разрыв при растяжении, стойкость к истиранию, размероста-бильность и формоустойчивость; из них можно получать складки типа плиссе и гофре, устойчивые к мокрым обработкам. Однако существенными их недостатками являются низкая гигроскопичность, высокая электризуемость, способность к прилипанию, что вызывает дискомфортность одежды из этих тканей.

Синтетические ткани не рекомендуется применять для детской одежды. В определенной степени снизить недостатки синтетических тканей удается за счет использования профилированных и текстурированных нитей и подбором переплетений. В основном ткани этой группы выпускают гладкокрашеными и с печатными рисунками в широкой гамме цветов.

Ткани из профилированных полиамидных нитей "Шелон" и "Трилобал" отличаются легкостью, мягким грифом, большей гигроскопичностью по сравнению с капроновыми, благодаря капиллярнопористой структуре нитей; внешне они подобны тканям из натурального шёлка

Тонкие плательно-блузочные ткани вырабатывают при сочетании полиамидных нитей различных структур или капроновых нитей с полиэфирными текстурированными нитями.

Группа тканей из синтетических, нитей с другими волокнами

Группа плательных тканей из синтетических нитей с другими волокнами состоит из гладьевой и жаккардовой подгрупп. Эти ткани имеют по основе синтетические полиамидные или полиэфирные нити, а по утку - различные по волокнистому составу нити: хлопчатобумажную или смешенную пряжу, ацетатные или триацетатные нити, ацетатно- или триацетатнокапроновые комбинированные, мулинированные, текстурированные, фасонные и другие нити. Это позволяет получить достаточно разнообразный по свойствам и внешнему виду ассортимент блузочных, плательных и плательно-костюмных тканей.

Плательные ткани, вырабатываемые из разнообразных сочетаний полиамидных нитей по основе и комбинированных, мулинированных, текстурированных нитей из ацетатных, триацетатных и капроновых нитей по утку по своим свойствам, внешнему виду, строению во многом схожи с аналогичными тканями из искусственных нитей с другими волокнами, описанных выше.

Ткани обладают высокой упругостью, сильной осыпаемостью и раздвигаемостью уточных нитей, низким танген­циальным сопротивлением, особенно в направлении основы, и сухим, жёстким грифом.

Ткани этой группы отличаются мягкостью, хорошей драпируемостью, высокой гигроскопичностью; однако обладают большой сминаемостью и усадкой, теряют прочность во влажном состоянии. Для устронения этих недостатков их подвергают малосминаемой и малоусадочной отделке, что иногда приводит к снижению прочности к истиранию. Выпускаются ткани в гладкокрашеном, набивном, пестротканом или меланжевом оформлении, ярких, сочных цветов.

Группа тканей из синтетических волокон и в смеси с другими волокнами. Плательные ткани, изготавливаемые из синтетических волокон в смеси с другими волокнами и нитями, составляют гладьевую подгруппу, подобно предыдущей группе, однако их ассортимент является сравнительно молодым и интенсивно развивающимся. Ткани вырабатываются из смешенной пряжи, преимущественно вискознополиэфирной с содержанием полиэфирных волокон 33,50 или 67%, а также из вискознонитроновой (67% волокон нитрона) или трехкомпонентной вискозно-полиэфирно-нитроновой. Такое сочетание различных видов волокон позволяет получать ткани с достаточно хорошей гигроскопическими свойствами за счет использования волокон вискозы и высокой износостойкостью, размеростабильностью, формоустойчивостью за счёт применения синтетических волокон, причем возможны различие в показателях свойств, обусловленные процентным содержанием компонентов волокнистого состава и структурных параметров тканей. Однако использование синтетических волокон, особенно полиэфирных, вызывает опасность появления пиллинга при эксплуатации изделий. Ткани этой группы в основном плательного и плательно-блузочного назначения для женщин и девочек подросткового и старшего школьного возраста.

5. Проведение лабораторного анализа и обработка экспериментальных данных

В данном разделе определяют следующие показатели структуры:

• строение нитей основы и утка (одиночная пряжа, крученые, фасонные, текстурированные нити и др.);

• линейная плотность нитей основы и утка, Т₀,Т_У;(ГОСТ-10681-75)

• плотность ткани на 100 мм по основе и по утку, По, Пу;(ГОСТ 3811-72)

• линейное заполнение по основе и по утку, Е₀,Еу;

• заполнение массы, Еm;

• общая пористость, R.

Определение этих показателей структуры производят по формулам.

К геометрическим параметрам относятся длина, ширина, толщина и поверхностная плотность текстильного полотна.

Длину, ширину и толщину образца определяют в мм.

Поверхностную плотность образца определяют взвешиванием и расчетным путем.

Расчетную поверхностную плотность ткани определяют по формуле:

М_РАСЧ = 0,01 * (Т_О П_О + Т_У П_У) * ŋ [г/м²], где

Т₀, Ту - линейная плотность нитей основы и утка, текс

П₀, Пу - плотность нитей по основе и утку на 100 мм;

ŋ - коэффициент, учитывающий изгиб нитей основы и утка при его переплетении.

ŋ для тканей:

шерстяных гребенных - 1,25

шерстяных тонкосуконных – 1,3

шерстяных грубосуконных – 1,25

льняных – 0,9

хлопчатобумажных – 1,04

Отклонение расчетной поверхностной плотности от поверхностной плотности, определенной взвешиванием не должна превышать 2%.

Результаты по определению показателей структуры, геометрических параметров и поверхностной плотности представляют в табличной форме:

Таблица №1

Размерные и структурные параметры образца материала.

Размеры и структурные характеристики образца		Условное обозначение		Единицы измерения		Значение характеристик
1		2		3		4
Длина		Z		мм		1000
Ширина		В		мм		1000
Толщина		в		мм		0.23
Масса		mO		г		82
Линейная плотность нитей: Основы утка		То ТУ		текс текс		27 21
Плотность ткани на 100 мм: по основе по утку		По ПУ		число нитей/ 100 мм число нитей/ 100 мм		32 20
Линейное заполнение: по основе по утку		Ео ЕУ		% %		42 35
Заполнение массой		Еm		%		18
Общая пористость		R		%		32
Поверхностная плотность (расчетная)		МР		г/м2		73,5
Линейная плотность образца		М1		г/м
Поверхностная плотность (взвешиванием)		МВЗВ		г/м2		72
Отклонение расчетной поверхностной плотности от поверхностной плотности определенной взвешиванием		ЛМ		%		2,2
Переплетение нитей (класс, вид)		-		Атласное переплетение-
Сырьевой состав: Основа,уток	-		профилированные полиамидные нити -

Определение драпируемости текстильных материалов

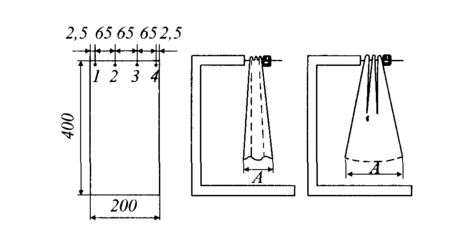

Драпируемость – это способность ткани образовывать мягкие округлые складки. Драпируемость определяется различными методами. Наиболее простой метод - испытание образца размером 200х400 мм для определения драпируемости в направлении основы и утка. На меньшей стороне образца отмечают четыре точки, через которые образец прокалывают иглой, формируя три одинаковые складки. Ткань на игле сжимают пробками, образец подвешивают на игле и измеряют расстояние А между нижними углами образца ткани. Драпируемость д, °/о, вычисляют по формуле

д= (200-А)1001200.

Чем больше значение Д, тем лучше драпируемость материала.

Характеристики

Список файлов курсовой работы
