Однако данное решение недостаточно увеличивает технологичность конструкции фрезы вследствие не оптимальности конструкции.

Целью изобретения является повышение технологичности конструкции путем изменения геометрии резания.

Указанная цель достигается тем, что в известной фрезе, содержащей корпус с пазами, пересекающими его торцовые поверхности, и установленные в них режущие пластины, закрепленные при помощи клина, винта и сферического элемента, отличающаяся тем, что, с целью расширения технологических возможностей путем изменения геометрии резания, фреза снабжена сферической опорой под режущую пластину, а в корпусе фрезы выполнено сферическое гнездо для размещения сферической опоры, при этом в режущей пластине выполнено сферическое углубление, а в клине паз, параллельный оси винта, предназначенные для взаимодействия со сферическим элементом.

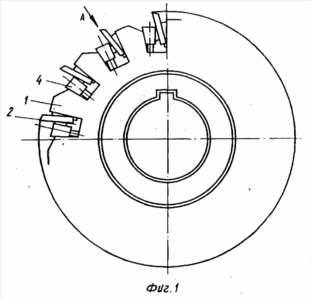

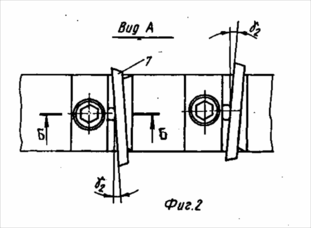

Сущность изобретения поясняется чертежом, где на фиг. 1, 2 и 3 показана выполненная согласно изобретению фреза содержит корпус 1, в пазу 2 которого при помощи винта 3, клина 4 с канавкой 5 и шарика 6 закрепляется режущая пластина 7, установленная на подкладке 8 со сферической опорной поверхностью 9, которая входит в сферическую выемку в пазу 2. При этом центры шарика 6, сферической выемки 10 под шарик, сферической опорной поверхности 9 и сферической выемки 11 расположен в одной точке, а канавка 5 находится на клине 4 на той его грани, которая располагается параллельно оси затяжного винта.

Дисковая фреза работает следующим образом. Режущая пластина 7 устанавливается в нужное положение перемещением сферической опорной поверхности 9 по сферической выемке 11. Затем в сферическую выемку 10, расположенную на режущей пластине, и в канавку 5 на клине 4 вставляется шарик 6. Перемещение клина 4 в радиальном направлении осуществляется винтом 3. При этом выбираются все зазоры между сопрягаемыми деталями, и происходит фиксация режущей пластины 7 в нужном положении. Таким образом создаются нужные для обработки конкретного материала заготовки величины передних углов как в радиальном направлении ₁,так и в осевом ₂.

Фрезе сообщают вращательное движение, заготовке  поступательное. В результате взаимодействия фрезы с заготовкой происходит съем слоя материала в виде стружки.

Формула изобретения

Дисковая фреза, содержащая корпус с пазами, пересекающими его торцовые поверхности, и установленные в них режущие пластины, закрепленные при помощи клина, винта и сферического элемента, отличающаяся тем, что, с целью расширения технологических возможностей путем изменения геометрии резания, фреза снабжена сферической опорой под режущую пластину, а в корпусе фрезы выполнено сферическое гнездо для размещения сферической опоры, при этом в режущей пластине выполнено сферическое углубление, а в клине паз, параллельный оси винта, предназначенные для взаимодействия со сферическим элементом.

7.3 Реферат

МКИ В23С5/08

Дисковая фреза, Лычагина О.А., Тольяттинский Государственный Университет.

Изобретение относится к конструкциям металлорежущих инструментов.

Цель изобретения – повышение технологичности конструкции путем изменения геометрии резания.

Дисковая фреза, содержит корпус с пазами, пересекающими его торцовые поверхности, и установленные в них режущие пластины, закрепленные при помощи клина, винта и сферического элемента. Фреза снабжена сферической опорой под режущую пластину, а в корпусе фрезы выполнено сферическое гнездо для размещения сферической опоры, при этом в режущей пластине выполнено сферическое углубление, а в клине паз, параллельный оси винта, предназначенные для взаимодействия со сферическим элементом.

Источники информации

1. Металлорежущие инструменты. Сахаров Г.Я. и др. М., Машиностроение, 1989.

2. Патент РФ кл. В23С5/08 № 1692767.
