Текст из файла (страница 5)

,

где R—радиус окружности, описываемой центром тяжести шара, м;

w — угловая скорость шара, рад/с;

n — частота вращения шара, с^-1;

v — окружная скорость шара, м/с.

В технической характеристике обычно указывают внутренние размеры не футерованного барабана, поэтому расчетный диаметр D определяем по формуле:

Dр = Dб – 2δ, D ≈ 0,94*Dб,

где Dб – внутренний диаметр нефутерованного барабана, м;

δ – толщина футеровки равная равная 2,9-3,1% от диаметра барабана, м,

Внутренний диаметр нефутерованного барабана нам дан – 2,7 м

Следовательно, Dр ≈ 0,94*Dб = 0,94*2,7 =2,538 м

Определим радиус окружности описываемой центром тяжести шара:

R = Dр/2 = 2,538/2 = 1,27 м

Рассчитаем угловую скорость, окружную скорости и частоту вращения барабана шаровой мельницы для сухого помола при гладкой футеровке:

Угловая скорость = рад/с

Окружная скорость: = м/с

Частота вращения: = сˉ¹

Рассчитаем угловую скорость, окружную скорости и частоту вращения барабана шаровой мельницы для сухого помола при футеровке бронеплитами с продольными ребрами:

Частота вращения: сˉ¹

Угловая скорость: ω2 = 2πn2 = 2*3,14*0,42 = 2,64 рад/с

Окружная скорость: ύ2 = π Dрn2 = 3,14*2,538*0,42 = 3,35 м/с

Рассчитаем угловую и окружную скорости и частоту вращения барабана шаровой мельницы для мокрого помола:

Частота вращения: сˉ¹

Угловая скорость : ω3 = 2πn3 = 2*3,14*0,74= 4,65 рад/с

Окружная скорость: ύ3 = π Dрn3 = 3,14*2,538*0,74=5.9 м/с

Эффективность шаровых мельниц зависит от степени заполнения барабана мелющими телами, которая характеризуется коэффициентом загрузки, представляющим собой отношение площади поперечного сечения слоя загрузки в спокойном состоянии к площади поперечного сечения барабана, и рассчитывается по формуле

(10)

где F - площадь поперечного сечения слоя загрузки, м²;

R – внутренний радиус нефутерованного барабана, м.

Площадь кругового сегмента равна разности площади кругового сектора F₁ и площади равнобедренного треугольника F₂.

Радиус футерованного барабана: R = D/2 = 3/2 = 1,5 м

,

где F1- площадь сегмента;

F2 – площадь равнобедренного треугольника

м²

Анализируя полученный результат, приходим к выводу, что коэффициент загрузки k_з=0,32 соответствует оптимальному значению, это значит, что барабан мельницы загружен соответственно.

Заключение

В результате проделанного курсового проекта, была изучена технологическая схема процесса производства асфальтового бетона, принцип работы технологического оборудования, выявлены источники опасных выделений, изучены правила безопасности при работе с технологическим оборудованием, общие требования безопасности.

При производстве асфальтового бетона приходится иметь дело с вибрирующими и шумовыми механизмами, оборудованиями. В каждом случае следует руководствоваться специальными правилами техники безопасности.

Основным технологическим оборудованием, применяемым при производстве асфальтобетона, являются: агрегат пылеулавливания, агрегат минерального порошка, битумоплавильный и сушильный агрегаты, смесительный агрегат, одноковшовые элеваторы, которые служат источниками таких вредных факторов, как вибрация, шум, тепловыделения, загрязнение окружающего воздуха и т.д., которые нормируются ГОСТами, СНиПами и другими нормативно-техническими документами.

В данном проекте был произведен расчет ширины площадок уступов карьера, расчет и размеры основных параметров и выбор конвейера, удовлетворяющего заданным условиям; расчет машин измельчения материалов (щековые дробилки, шаровые мельницы).

Список используемой литературы

1. Рыбьев И.А., Строительные материалы

2. Клюковский Г.И., Общая технология строительных материалов

3. Ицкович С.М., Заполнители для бетона; Минск; изд. Высшая школа, 2001.

4. Горчаков Г.И., Строительные материалы, М.,изд. Высшая школа, 1999.-352 5. Мухленова И.П., Основы химической технологии. – 4-е изд., перераб. и доп.— М.: Высш. школа, 1999. – 463 с.: ил.;

6. http://www.bestreferat.ru/referat-57965

7. http://stroy-spravka.ru/article/raznovidnosti-asfaltovykh-betonov

Лист 1

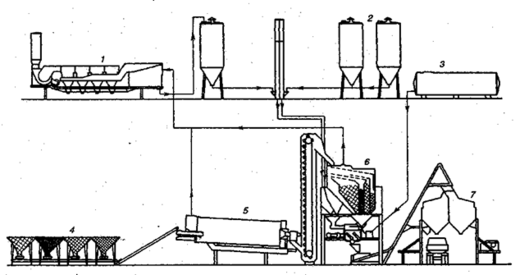

Технологическая схема производства асфальтобетонной массы:

1 — агрегат пылеулавливания; 2 — агрегат минерального порошка; 3 — битумоплавильный агрегат; 4 — агрегат питания; 5 — сушильный агрегат; 6 — смесительный агрегат; 7 — накопительный бункер

Лист 2

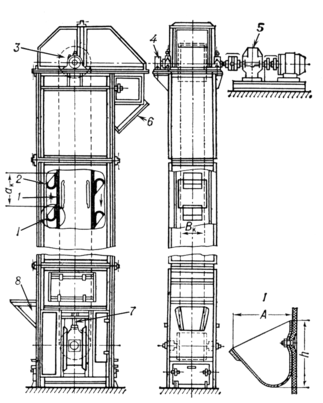

Вертикальный ленточный ковшовый элеватор:

1 — тяговый орган; 2 — ковш; 3 — приводной барабан; 4 — останов; 5 — привод; 6 — разгрузочный патрубок; 7 — шпиндель натяжного устройства; 8 — загрузочный патрубок.
