Мониторное обеспечение ранее было самым слабым местом отечественной НДА. Сейчас положение несколько улучшилось: многие виды НДА укомплектованы простым монитором АСТРА, во все новые аппараты разработки "ВНИИМП-ВИТА" встраиваются мониторы давления в дыхательном контуре, разработано и освоено производство пульсоксиметров, электронных волюметров, анализаторов содержания кислорода. Теперь стоит задача установить стратегию обеспечения мониторного контроля ИВЛ и ИА, которая включает выбор оптимальных наборов контролируемых характеристик, надлежащее деление мониторов на встроенные в аппараты и отдельные, "привязка" характеристик встроенных мониторов к сложившейся номенклатуре аппаратов ИВЛ и ИА. Требуется обосновать метрологические характеристики мониторов, унифицировать методы представления и обработки информации и технические решения. Видимо, рационально выделить три группы мониторов:

1. Мониторы для комплектования аппаратов ИА, включающие каналы измерения содержания кислорода, закиси азота, паров анестетиков. Они должны контролировать ЭКГ, насыщение гемоглобина кислородом, частоту сердечных сокращений, артериальное давление. Для контроля ИВЛ достаточен мониторинг давления в дыхательном контуре.

2. Мониторы для комплектования многофункциональных аппаратов ИВЛ, обрабатывающие информацию о давлении и скорости газа в дыхательном контуре, о насыщении гемоглобина кислородом, о содержании в дыхательном газе кислорода и СО₂ об ЭКГ и частоте сердечных сокращений. Необходим расчет значений примерно 20 различных показателей, визуализация ряда функциональных кривых и трендов.

3. Мониторы для встраивания в аппараты ИВЛ, предназначенных для длительной интенсивной терапии, могут иметь более узкий набор возможностей, но обязательно контролировать объемные и другие показатели ИВЛ и самостоятельного дыхания (с сигнализацией) и вывод на экран одной – двух функциональных кривых.

Краткая характеристика некоторых изделий:

1. Аппарат ИА "Ксенон" предназначен для проведения ингаляционного наркоза фторотаном, энфлураном, изофлураном, закисью азота и ксеноном по нереверсивному и реверсивному контурам у взрослых и детей старше 1 г. Предусмотрен режим "Low Flow". ИВЛ осуществляется аппаратом "Элан-201" с электроприводом и электронным управлением. Может комплектоваться анестезиологическим монитором "Эксон-509".

2. Аппарат ИА "Полинаркон-Вита 2000" предназначен для проведения у взрослых и детей старше 1 года ингаляционного наркоза фторотаном, энфлураном, изофлураном и закисью азота по нереверсивному и реверсивному контурам. Предусмотрены режим "Low Flow" и ИВЛ с помощью аппарата "Элан-201". Может комплектоваться монитором "Эксон-509".

3. Аппарат ИА "Полинаркон-Вита" предназначен для проведения ингаляционного наркоза фторотаном, энфлураном (опция), эфиром и закисью азота по нереверсивному и реверсивному контурам у взрослых и детей старше 4-х лет. ИВЛ обеспечивается аппаратом "Диана" с пневмоприводом и электронным управлением. Комплектуется пульсоксиметром и монитором FiO₂. Выпускается и модификация этого аппарата для детей старше 1 г.

4. Аппарат ИА "Наркон - П" предназначен для проведения в условиях экстремальной медицины и скорой помощи ингаляционного наркоза фторотаном и эфиром у взрослых по нереверсивному (открытому без подачи кислорода и полуоткрытому) дыхательному контуру. Комплектуется саморасправляющимся мешком для ИВЛ вручную.

5. Аппарат ИВЛ "Спирон-202" предназначен для интенсивной терапии. Обеспечиваются современные режимы вентиляционной поддержки, в т.ч. управление по объему и по давлению, инверсное отношение вдох/выдох, вспомогательная/управляемая ИВЛ, поддержка давлением, синхронизированная периодическая ИВЛ, дыхание с двухфазным положительным давлением и др. Предусмотрены увлажнитель, монитор давления и воздушный компрессор. Может комплектоваться универсальным монитором СМ-15 .

6. Аппарат ИВЛ "Авенир-221" (с управляемым электродвигателем) предназначен для интенсивной терапии взрослых и детей старше 1 года. Обеспечиваются современные режимы вентиляционной поддержки, в т.ч. управление по объему и по давлению, инверсное отношение вдох/выдох, вспомогательная/управляемая ИВЛ, поддержка давлением, синхронизированная периодическая ИВЛ, изменение формы скорости вдувания и др. Предусмотрены монитор давления и объема, измерение FiO₂ и увлажнитель.

7. Аппарат ИВЛ "Элан-201" предназначен для применения в качестве блока систем ИА для взрослых и детей старше 1 года. Имеет электропривод и микропроцессорное управление. Обеспечивает управляемую ИВЛ с ПДКВ, вспомогательную и периодическую ИВЛ, предусмотрены встроенный монитор давления в дыхательном контуре и цифровая индикация установленных значений параметров вентиляции.

8. Аппарат ИВЛ "Элан-301" предназначен для применения в качестве блока аппаратов ИА для взрослых и детей старше 1 года. Имеет электропривод и микропроцессорное управление. Обеспечивает управляемую ИВЛ с ПДКВ, предусмотрены встроенный монитор давления в дыхательном контуре и цифровая индикация установленных значений параметров вентиляции.

9. Универсальный монитор СМ-15 предназначен для комплектования аппаратов ИВЛ в отделениях реанимации и интенсивной терапии. Измеряет и контролирует характеристики давления в дыхательном контуре, объемных показателей вентиляции. SpO₂, FiO₂, рСО₂, ЭКГ, рассчитывает характеристики органов дыхания и контролирует исправность аппарата. Кроме цифровых значений, на экран выводятся 5 видов функциональных характеристик и тренды.

10. Монитор анестезиологический "Эксон-509" предназначен для контроля основных параметров состояния пациентов (взрослых и детей) во время проведения анестезии и интенсивной терапии - SpO и частоты пульса методом пульсовой оксиметрии ЕТ СО₂, частоты дыхания и вдыхаемой концентрации N₂O методом инфракрасной спектрометрии; FiO₂ электрохимическим методом; артериального давление осцилляционым методом и ЭКГ. Капнограмма, плетизмограмма, ЭКГ и тренды основных измеряемых параметров отображаются на. графическом люминисцентном дисплее.

11. Вентиляционный монитор предназначен для встраивания в аппараты ИВЛ для взрослых и детей и обеспечивает контроль характеристик давления в дыхательном контуре, объемных показателей вентиляции и FiO₂. Результаты измерения и два вида функциональных кривых выводятся на электролюминесцентный дисплей.

12. Монитор АСТРА-2 предназначен для комплектования аппаратов ИВЛ и ИА для взрослых и детей и контролирует Рмакс, Рмин и Рср в дыхательном контуре, а также апноэ. Результаты измерения выводятся на шкальный индикатор.

2. ИВЛ «Авенир-221»

Аппарат ИВЛ «Авенир-221» состоит из дыхательного меха, ременной передачи зубчатым ремнем, траверсы, электродвигателя ДСТ-150. Рассмотрим технические назначения каждого блока прибора:

1. Мех дыхательный представляет собой тонкостенную цилиндрическую оболочку с поперечной гофрированной боковой поверхностью; расширяется и сжимается вдоль оси (подобно пружине) под действием разности давлений внутри и снаружи, или от внешнего силового давления-воздействия. Применяется как чувствительный элемент, реагирующий на изменение давления заключенных в нем жидкости или газа. В данном случае, мех дыхательный изготовлен из резины. Характеристикой меха является зависимость прогиба (хода) от действующего усилия растяжения Р_р или сжатия. Одним из параметров меха является жесткость, она величина постоянная, зависит от материала и геометрических размеров меха.

2. Ременная передача зубчатым ремнем - это механическая передача вращения двигателя при помощи натянутого зубчатого ремня, перекинутого через шкивы, закрепленные на валах.

Достоинствами ременных передач являются:

• относительно высокий КПД (0,92-0,98);

• большая нагрузочная способность;

• возможность получения больших передаточных отношений;

• малая вытяжка;

• малая нагрузка на валы и опоры;

- бесшумность работы при больших скоростях и без динамических нагрузок.

Ремни изготавливают из эластичных пластмасс и резины.

3.Шкив - это деталь ременной передачи, колесо которого имеет цилиндрическую форму.

4.Траверса - это горизонтальная балка, опирающаяся на вертикальные
стойки. Является частью конструкции (обычно в виде поперечной балки). В
данной конструкции с помощью нее осуществляется сжимание разжимание меха.

5.Двигатель ДСТ-150 с частотой вращения до 1000 об/мин.

Для аппарата ИВЛ «Авенир-221» у дыхательного меха ход подвижной крышки меха от 0,744 - 9 см, скорость движения крышки меха при вдохе до 10 см/с. Скорость движения крышки меха при выдохе (заполнение меха смесью газа) до 10 см/с.

Описание работы привода

При включении данного прибора ось эл.дв. (1) начинает вращаться. На оси эл.дв. (1) жестко закреплено З.К. (2), которое через ременную передачу (10) приводит во вращение шкив (3). На одном валу вместе с З.К.2 жестко закреплено З.К.З (4), которое через ременную передачу (11) З.Р.2 приводит во вращение расположенные на одном валу З.К.5 (6) и З.К.7 (8). Расстояние между З.К.5 (6) и З.К.7 (8) такое, что между ними помещается мех (11). Зубчатые колеса З.К.6

1. и З.К.8 (9) расположены параллельно оси зубчатых колес З.К.5 (6) и З.К.7 (8) соответственно. Они вращаются посредствам ременных передач З.Р.З (12) и З.Р.4 (13). На З.Р.З (12) и З.Р.4 (13) жестко закреплена траверса Т (16). С помощью траверсы Т (16) происходит сжатие и разжимание меха М. (11). Перемещение меха М. (1) происходит за счет того, что конец траверсы Т. (16), приходя в крайнее верхнее или нижнее положение, замыкает поочередно выключатели К.В.1 (14) (верхнее положение) и К.В.2 (15) (нижнее положение). За счет поочередного замыкания выключателей происходит изменение направления тока в обмотках электродвигателя Эл.дв. (17). В результате этого ротор электродвигателя вращается поочередно то в одну сторону, то в другую, приводя мех в движение.

Таблица № 2

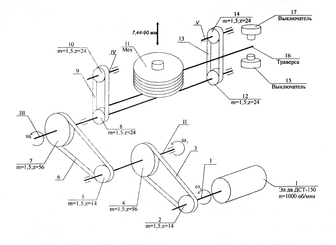

Рис 1. Кинематическая схема привода.

1 – электродвигатель; 2, 4, 5, 7, 8, 10, 12, 14 – шкивы; 3, 6, 9, 13 – зубчатые ремни; 11 – мех; 15 – выключатель 1; 16 – траверса; 17 – выключатель 2; I, II, III, IV, V – валы.

2. Расчет дыхательного меха (расчет сильфона)

Сильфоны представляют собой тонкостенные трубки с гофрированной боковой поверхностью. Преимуществами сильфонов являются:

• Большая чувствительность по давлению и большое тяговое усилие;

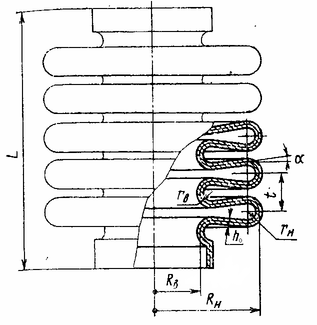

Рис 2.

• Линейность упругой характеристики.

Примем объем меха 1 литр = 10 мм , высоту меха L = 100 мм.

Материал – резина.

Тогда эффективная площадь меха будет рассчитываться по формуле

S = = =10 мм (1)

Средний радиус меха R = = =39,9 40 мм. (2)

Зная, что R = =40, то R +R =2R . Отсюда R =30 мм, R =50 мм.
