Законом регулирования называют математическую зависимость, в соответствии, с которой управляющее воздействие на объект формировалось бы безинерционным регулятором в функции от ошибки системы.

Закон регулирования во многом определяет свойства системы. Определим закон регулирования рассматриваемой САР температуры поливной воды в теплице. Для этого найдем передаточную функцию, определяющую взаимосвязь управляющего воздействия Q_в на объект и ошибки е:

Предварительно заменим звенья, охваченные местной обратной связью (УОС) с коэффициентом передачи K_п, одним эквивалентным звеном.

Передаточная функция звена или цепи, последовательно соединенных звеньев, охваченных отрицательной обратной связью, определяется по формуле:

где - передаточная функция прямой цепи;

- передаточная функция разомкнутой цепи;

- передаточная функция обратной связи.

Подставим в найденное выражение численные значения коэффициентов и получим:

При последовательном соединении звеньев их передаточные функции перемножаются, поэтому

Окончательно для безинерционного регулятора получаем:

Зависимость управляющего воздействия Q_в от ошибки е показывает, что в рассматриваемой системе применен П-закон регулирования.

4. ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНЫХ ФУНКЦИЙ СИСТЕМЫ ПО УПРАВЛЯЮЩЕМУ И ВОЗМУЩАЮЩЕМУ ВОЗДЕЙСТВИЯМ ДЛЯ ОШИБОК ПО ЭТИМ ВОЗДЕЙСТВИЯМ

Для САР температуры поливной воды в теплице задающим воздействием является заданная температура Θ_з, регулируемой величиной – температура поливной воды Θ.

Для рассматриваемой САР температуры поливной воды в теплице, передаточная функция по управляющему воздействию:

=

Передаточная функция САР по возмущающему воздействию определяет взаимосвязь между изменением регулируемой величины у и изменением возмущающего воздействия F.

,

где - передаточная функция цепи звеньев от места приложения

Для данной системы передаточная функция САР температуры поливной воды в теплице, по возмущающему воздействию:

=

Передаточная функция САР для ошибки по управляющему воздействию определяет взаимосвязь между изменением сигнала ошибки и изменением задающего воздействия .

В нашем случае передаточная функция САР температуры поливной воды в теплице для ошибки по возмущающему воздействию:

Передаточная функция САР для ошибки по управляющему воздействию определяет взаимосвязь между изменением ошибки и изменением возмущающего воздействия F.

5. АНАЛИЗ УСТОЙЧИВОСТИ СИСТЕМЫ. ОПРЕДЕЛЕНИЕ ЗАПАСОВ УСТОЙЧИВОСТИ

Анализ устойчивости по критерию Гурвица

Устойчивость - это свойство системы возвращаться в исходный или близкий к нему установившийся режим после снятия воздействия, вызвавшего выход из установившегося режима.

Определим устойчивость САР температуры поливной воды в теплице. Для этого можно воспользоваться любой из полученных в пункте 4 передаточных функций системы, из которых следует это характеристическое уравнение системы:

Для анализа устойчивости воспользуемся непосредственно условиями устойчивости для уравнения четвертой степени:

>0, >0, >0, >0, >0;

>0

Все коэффициенты характеристического уравнения положительны.

Проверим второе условие:

>0

Полученный результат показывает, что система устойчива.

Анализ устойчивости по критерию Найквиста

Критерий устойчивости Найквиста основан на использовании амплитудно-фазовой частотной характеристики (АФЧХ) разомкнутой системы.

Определим устойчивость САР температуры поливной воды в теплице с данными значениями параметров. Разомкнем систему и запишем ее передаточную функцию:

Все звенья разомкнутой системы устойчивы, поскольку одно звено имеет 2-й порядок, два звена – 1-й порядок и коэффициенты их характеристических уравнений положительны.

Частотная передаточная функция разомкнутой системы:

Представим в виде:

Получаем:

Данные расчета сводим в таблицу:

Запас устойчивости по амплитуде для данной САР =0,8 , по фазе - . Получение значения и удовлетворяют рекомендованным величинам запасов по амплитуде и по фазе.

Так как АФЧХ разомкнутой системы при изменении частоты от 0 до ∞ не охватывает точку с координатами ( -1 , j0 ), то замкнутая система устойчива.

6. АНАЛИЗ ЗАВИСИМОСТИ СТАТИЧЕСКОЙ ОШИБКИ СИСТЕМЫ ОТ ИЗМЕНЕНИЯ УПРАВЛЯЮЩЕГО ВОЗДЕЙСТВИЯ НА СИСТЕМУ

При выполнении такого анализа используют передаточную функцию системы для ошибки по управляющему воздействию.

Воспользуемся передаточной функцией для ошибки по управляющему воздействию, полученной в разделе 4 для нашей системы:

В статистике р обращается в ноль, поэтому

где К - коэффициент передачи разомкнутой системы.

Таким образом

После подстановки численного значения K получим .

Рассматриваемая система имеет статическую ошибку, пропорциональную изменению управляющего воздействия на систему. Из выражения для статической ошибки следует, что величина статической ошибки тем меньше, чем больше коэффициент передачи разомкнутой системы.

7. СОВМЕСТНЫЙ АНАЛИЗ ИЗМЕНЕНИЯ УПРАВЛЯЕМОЙ ВЕЛИЧИНЫ ОБЪЕКТА УПРАВЛЕНИЯ И СИСТЕМЫ ОТ ВОЗМУЩАЮЩЕГО ВОЗДЕЙСТВИЯ В СТАТИКЕ. ОПРЕДЕЛЕНИЕ СТАТИЧЕСКОЙ ОШИБКИ СИСТЕМЫ ПО ВОЗМУЩАЮЩЕМУ ВОЗДЕЙСТВИЮ

Воспользуемся передаточными функциями объекта управления и системы по возмущающему воздействию.

В статике р обращается в ноль, поэтому для объекта:

Для системы:

где К– коэффициент передачи разомкнутой системы.

После подстановки численных значений параметров получаем зависимость изменения давления пара на объекте при изменении расхода пара.

- для объекта без регулятора;

- для объекта, снабженного регулятором (САР).

Передаточная функция системы для ошибки по возмущающему воздействию:

Поэтому для нашей системы:

Таким образом, температура поливной воды в теплице, не оборудованном регулятором, изменяется также, как изменяется расход воды на полив.

В системе оборудованной регулятором изменение температуры уменьшилось по сравнению с изменением расхода воды в 1+K раз.

8. ОЦЕНКА КАЧЕСТВА УПРАВЛЕНИЯ ПО ПЕРЕХОДНЫМ ФУНКЦИЯМ

Рассмотрим оценку прямых показателей качества управления нашей системы.

Для переходной функции по управляющему воздействию определяется перерегулирование.

%

где - максимальное значение регулируемой величины в переходном процессе; - установившееся значение регулируемой величины.

В нашем случае:

%= %=18,5%

Если нет специальных требований к системе, то нормальным считается перерегулирование <30%.

Для переходных процессов по возмущающему воздействию определяется максимальное отклонение регулируемой величины от установившегося значения, приходящееся на единицу возмущающего воздействия F(t):

В нашем случае при F(t)=1(t)

Быстродействие системы оценивается временем регулирования. Время регулирования определяется как интервал времени от начала переходной функции до момента, когда отклонение выводной величины от ее нового установившегося значения становится меньше определенной достаточно малой величины :

Примем . В нашей системе для переходной функции по управляющему воздействию:

c.

Для переходной функции по возмущающему воздействию:

c.

Колебательность переходного процесса определяется числом N перерегулирования для переходной функции по управляющему воздействию или числом колебаний N для переходной функции по возмущающему воздействию за время переходного процесса. Для нашей системы N=2, обычно приемлемым числом колебаний считается N 2…3.

Колебательность также оценивается отношением соседних отклонений регулируемой величины от установившихся значений:

В нашей системе для переходного процесса по управляющему воздействию:

Для переходного процесса по возмущающему воздействию:

По переходной функции может быть определена статическая ошибка системы:

где – заданное значение регулируемой величины.

Для нашей системы статическая ошибка по управляющему воздействию:

Статическая ошибка по возмущающему воздействию:

По результатам выполнения раздела 8 для САР регулирования температуры поливной воды в теплице можно сделать следующие выводы:

Для рассмотренной системы перерегулирование составляет 18,5%, число перерегулирований и колебаний системы за время переходного процесса N=2. Качество системы по этим показателям следует считать удовлетворительным.

Время регулирования составляет около 40 с, максимальное отклонение регулируемой величины от ее установившегося значения, приходящееся на единицу ступенчатого возмущающего воздействия, равно -0,181.

Колебательность системы равна 0, изменение статической ошибки системы при изменении задающего воздействия составляет 18,5%, а возмущающего воздействия составляет 46% от изменения этих воздействий.

9. ОБЩИЕ ВЫВОДЫ ПО РАБОТЕ

Объектом управления САР температуры поливной воды в теплице является скоростной водонагреватель. Управляющим воздействием на объект является расход поливной воды протекающей через скоростной водонагреватель. Основное возмущающее воздействие изменение расхода воды на полив.

Закон регулирования - пропорциональный.

Система устойчива. Запас устойчивости по амплитуде 0,8, по фазе 30^о, что удовлетворяет рекомендованным запасам устойчивости. Система является статической. Статическая ошибка по управляющему воздействию , статическая ошибка по возмущающему воздействию .

Прямые оценки качества управления следующие:

Перерегулирование =18,5%; число перерегулирований и колебаний N=2, что удовлетворяет предъявляемым требованиям; время регулирования составляет около 40 с, максимальное отклонение регулируемой величины от ее установившегося значения, приходящееся на единицу ступенчатого возмущающего воздействия, составляет 0,181;Колебательность системы равна 0. Качество системы следует считать удовлетворительным.

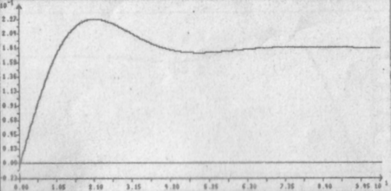

Рис.8.1 Переходная функция по возмущающему воздействию САР температуры в животноводческом помещении.
