1. Визначаємо робочий тиск приводу з нормалізованого ряду тиску (ГОСТ 356-59) Р, керуючись технологічними умовами, конструктивними особливостями машини, наявністю гідроапаратури.

2. Розраховуємо діаметр циліндра Д₀ з умови:

враховуючи, що до 20% (0,2) потужності насосної станції витрачається на подолання опорів в гідравлічних магістралях і апаратури приводу, що управляє, на тертя у виконавчому механізмі і ущільненнях штока і поршня гідроциліндра:

3. Вибір основних параметрів гідроциліндрів, зокрема діаметрів поршнів і штоків, регламентується ГОСТ 6340-64. Тому отриманий діаметр Д₀ слід округляти до найближчого стандартного значення (округлення проводиться, як правило, у бік збільшення) .

Діаметр штока d_ш визначається зазвичай з умови:

.

Отримані d_ш також округляють до найближчого великого по ГОСТ 6540-64 d_ш.

4. Визначення раціонального діаметру трубопроводів гідроприводу d проводиться після підрахунку витрати Q_масла, необхідної для забезпечення заданої швидкості поршня циліндрів діаметром :

.

5. Швидкість перебігу рідини, що рекомендується, в трубопроводах при робочому тиску від 25 • 10⁵ Н/м² до 100 • 10⁵ Н/м² складає 3 – 6 м/сек, зростаючи із збільшенням тиску. Приймаючи цю швидкість в приводі машини Vр, визначуваний внутрішній діаметр трубопроводу з рівності:

,

звідки

.

6. Отриманий діаметр також округляють до найближчого великого по ГОСТ 355-67 d*.

7. По отриманих орієнтовних розрахунках для монтажу системи вибирають по ГОСТ 8734-58 труб певного матеріалу, зовнішнього діаметру і товщини стінки, розраховані на експлуатацію при вибраному робочому тиску Р або нижче.

8. При виборі апаратури керуються допустимим тиском Р і витратою Q, які рекомендує завод – виготовник для кожного апарату. Вибирають найменування і типорозміри насосу, запобіжного клапана, фільтру, золотника, дроселя і зворотного клапана.

9. У відповідальних випадках після орієнтовного розрахунку необхідно провести перевірочні розрахунок приводу з метою визначення всіх втрат і провести коректування параметрів, які були отримані при орієнтовному розрахунку.

Послідовність розрахунку пневматичних виконавчих пристроїв.

Розрахунок параметрів і підбір апаратури пневмопривода (рис.17.) проводиться з наступних заданих умов:

а) корисне навантаження Т на штоку поршня при робочому ході (вправо); при холостому ході навантаження відсутнє;

б) стала швидкість руху поршня Vп.

Порядок розрахунку.

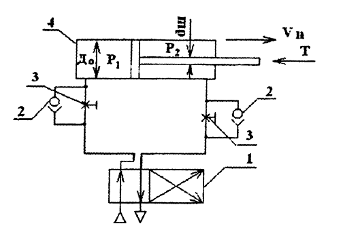

Рис. 17. Структурна схема пневмопривода:

1) Золотник; 2) Зворотні клапани; 3) Дроселі; 4) Пневмоциліндр.

1. Діаметр циліндра Д₀ розраховується з умови:

,

звідки

,

де Р₁ і Р₂ – абсолютний тиск відповідно в лівій і правій порожнинах циліндра, Д₀ – діаметр циліндра; k – коефіцієнт, що враховує втрати на тертя в циліндрі.

Площа штока з причини її незначної величини в порівнянні з площею поршня не враховується при розрахунку пневмопривода.

Тиск Р₁ при достатньо великих прохідних перетинах трубопроводу можна вважати за рівний тиску Рс повітря в мережі.

Абсолютний тиск у вихідній порожнині циліндра рекомендується не менше 2 • 105 Н/м². Якщо до рівномірності швидкості руху поршня (особливо при змінного під час руху навантаження Т) пред'являються підвищені вимоги або вихлопна магістраль має великий опір, воно має бути збільшене.

Значення коефіцієнта k коливається в межах 1,15 ÷ 1.3 залежно від навантаження, зростаючи з її зменшенням.

2. Вибір основних параметрів пневмоприводов, зокрема діаметрів поршнів і штоків, регламентується ГОСТ 6540-64. Тому отриманий діаметр Д₀, слід округляти до найближчого великого стандартного значення .

3. Діаметр штока d_ш вибирають зазвичай з умови:

.

Отриманий діаметр d_ш округляють до найближчого більшого по ГОСТ 6540-64.

4. Швидкість руху повітря, що рекомендується, в трубопроводах пневматичних приводів лінійно залежить від тиску. При Р = 1 • 10⁵ Н/м² вона не повинна перевищувати 40м/сек. При Р = 10 • 10⁵ Н/м² – її величина, що рекомендується, - не більше 16 м/сек. Значення допустимої швидкості V_доп. при проміжних значеннях легко знайти за допомогою інтерполяції. Маючи це зважаючи на, з умови

можна знайти внутрішній діаметр d повітря трубопроводу, що підводить до циліндра:

.

Отриманий діаметр трубопроводу округляють до найближчого більшого значення по ГОСТ 35567 і отримують d*.

5. Підбір апаратури здійснюється по тиску і витраті аналогічно підбору апаратури в гідроприводі.

Висновки

На цегляному заводі застосовується технологія пластичного формування, по якій виготовляють цеглу згідно ГОСТ 530-95.

Як АСР я вибрав систему регулювання температури в тунельній печі, в зоні випалення керамічної цегли. В результаті виконаної роботи я вибрав конкретні технічні засоби автоматизації, привів послідовності розрахунку електричних, гідравлічних і пневматичних виконавчих пристроїв. Засвоїв принципи розрахунку автоматизованої системи управління.

Таким чином, представив автоматизовану систему контролю технологічного процесу на сучасних цегляних заводах.

Дана автоматизована система керування технологічним процесом в тунельній печі не повністю автоматизована, оскільки охоплює тільки зону випалювання цегли. Шляхом віришення цієї проболеми я вбачаю в автоматизації інших зон печі, що потребує додаткових розробок.

Библиографічний список

1 С.Ж. Сайбулатов. “Производство керамического кирпича”. Москва. Стройиздат 1989.

2 В.С. Щербаков, А.А. Руппель, В.А.Глушец “Основы моделирования систем автоматического регулирования и электротехнических систем в среде MATLAB и Simulink”. Учебное пособие. Москва. 2003.

3 Коновалов Л.И., Петелин Д.П. Элементы и системы электроавтоматики. М., 1980. – 216 с.

4 Приборы и средства автоматизации. Каталог 1.1 Приборы для измерения и регулирования температуры. Часть I-II. АО (“Информприбор”).

5 http://www.owen.ru
