4.2 Програмування алгоритмів керування

Для реалізації складних алгоритмів обробки даних і керування в ТРЕЙС МОУД передбачені дві мови програмування - Техно FBD і Техно IL. Вони є розширенням відповідних мов міжнародного стандарту МЭК 1131-3.

Мова Техно FBD призначена для програмування алгоритмів у виді діаграм функціональних блоків. Розроблені на ньому програми можуть викликатися з процедур каналів.

Програми мовою Техно IL записуються у виді структурованого тексту. Ця мова дозволяє створювати власні функціональні блоки для мови Техно FBD, а також писати метапрограми, що запускаються паралельно з перерахуванням бази каналів. Метапрограми можуть використовувати і формувати значення атрибутів каналів і обмінюватися даними між собою.

Дана FBD програма реалізує керування роботою заслінок.

Опис FBD програми:

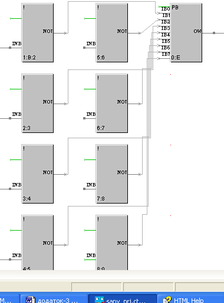

(!) інверсія. Блок який реалізує дану функцію має один функціональний вхід і один вихід. Значення входу порівнюється на рівність 0. Якщо ця рівність виконується то виходу присвоюється значення 1, в іншому виподку – 0.

Упаковка бітів(PB).

Цей блок збирає значення восьми входів в одне вихідне значення. При відмінності будь-якого значення входу від 0 відповідний йому біт виходу буде рівний 1, в протилежному випадку – 0.

Програма працює наступним чином. Сигнал, що надходить на вхід блоку інверсія, де порівнюється на рівність 0, якщо на вході 0 тона виході 1. Далі сигнал надходить на вхід блоку упаковка бітів(PB) де порівнюються значення входів на рівність 0, якщо якийсь вхід рівний 0 то відповідний йому біт на виході приймає значення 1.

4.3. Розробка графічної частини проекту в рамках редактора представлення даних Trace Mode

У цьому редакторі розробляється графічна частина проекту системи керування. При цьому створюється статичний малюнок технологічного об'єкта, а потім поверх нього розміщаються динамічні форми відображення і керування. Серед цих форм присутні такі, як графіки, гістограми, кнопки, області введення значень і переходу до інших графічних фрагментів і т.д.

Крім стандартних форм відображення, ТРЕЙС МОУД дозволяє вставляти в проекти графічні форми представлення даних керування, розроблені користувачами. Для цього можна використовувати стандартний механізм Active-X.

Усі форми відображення інформації, керування й анімаційні ефекти зв'язуються з інформаційною структурою, розробленою в редакторі бази каналів.

Графічні бази вузлів проекту, створені в редакторі представлення даних, зберігаються у файлах з розширенням dbg. Їхнє збереження здійснюється у відповідній директорії проектів.

Вхід у редактор представлення даних здійснюється або подвійним натисканням ЛК миші на відповідному ярлику в папці ТРЕЙС МОУД, або запуском виконавчого модуля.

Настройка і робота з проектом

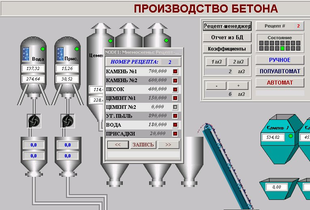

Проект моделює роботу міні-заводу по виготовленню бетону. Виробництво складається з послідовного зважування і змішування компонентів. Кількісні характеристики компонентів задаються менеджером рецептів, який реалізований на основі глобальних змінних. Кожний рецепт зберігається на жорсткий диск в директорії проекту в файл типа W.txt.

Рецепт складається з восьми компонентів:

1. Камінь (тип №1)

2. Камінь (тип №2)

3. Пісок

4. Цемент (тип №1)

5. Цемент (тип №2)

6. Вугільний пил

7. Вода

8. Добавки

Алгоритм роботи з проектом:

1. Спочатку потрібно вибрати рецепт для приготування продукціїї:

Вибір рецептів в менеджері рецептів здійснюється за допомогою клавіш >> або <<.

1. Далі – вибирається кількість бетону, який буде дозватися і перемішуватися в міксері за один такт роботи системи. А також загальну кількість бетону для виготовлення за один виробничий цикл

2. Наступним кроком потрібно вибрати режим роботи установки:

Установка може працювати в трьох режимах:

А) Ручне управління

Б) Напівавтоматичному

В) Автоматичному

1. Після кожного циклу виробництва данні по ньому автоматично записуються в базу даних MS Access. В відповідний файл який знаходиться в директорії проекту і називається db.mdb. Продивитися дані із нього можливо в менеджері звітів по кнопці “Report Manager” в головному меню.

2. Висновок

При виконанні курсового проекту розглянули автоматизацію процесу перемішування, а саме виготовлення бетонних сумішей, який використовується на багатьох виробництвах.

На сучасному етапі розвитку виробництва автоматизація даного процесу, як і будь-яких інших складних процесів, дозволяє отримати високі показники якості виробництва. Автоматизація зокрема передбачає контроль, регулювання, сигналізацію та блокування технологічних параметрів за допомогою відповідних автоматичних пристроїв без безпосередньої участі людини, але під її контролем.

У курсовому проекті зробили аналіз технологічного процесу як об’єкта керування, розробили систему автоматичного керування процесом, підібрали необхідні технічні засоби автоматизації. Також розрахували один з контурів регулювання, визначили закон регулювання, побудували перехідну характеристику і провели оптимізацію параметрів регулятора, завдяки чому, покращили показники якості регулювання.
