Автомобильные и железные дороги

Курсовая работа студента группы 3012/1

Санкт-Петербургский Государственный Политехнический Университет

2003

Автомобильные дороги

I. Определение требуемых параметров дороги

Технические параметры, значения которых должны быть выдержаны при проектировании автомобильной дороги для обеспечения безопасности движения по ней, приведены в табл. 1. Они зависят от категории автомобильной дороги, которая является обобщенным показателем степени ее капитальности. При выполнении курсовой работы, после установления категории дороги находим значения технических параметров СНиП и заносим их в пояснительную записку, кроме того определяем параметры дороги расчетом на движение принятых транспортных средств с расчетной скоростью, установленных СНиП для дороги данной категории. В работе принимаем значения, удовлетворяющие требованиям СНиП и расчетам.

Таблица 1

1. Установление категории дороги.

В соответствии со СНиП II-Д. 5-72 категория автомобильной дороги зависит от интенсивности движения по ней. Поскольку обычно интенсивность движения в период возведения объектов больше, чем в период их эксплуатации, при выполнении задания за расчетный принимается период строительства объекта.

Ожидаемая интенсивность движения в период строительства объекта определяется по формуле:

,

где q=90000 - количество грузов, перевозимых на 1 млн. руб. сметной стоимости строительно- монтажных работ, т;

С = 170 - сметная стоимость строительно-монтажных работ по объекту, млн. руб.;

Т = 2 - срок строительства объекта, годы;

n = 365 - число рабочих дней в году;

К_пр = 0.6 - коэффициент использования пробега автомобиля;

К_гр = 0.8 - коэффициент использования грузоподъемности автомобиля;

Г = 15 - грузоподъемность автомобиля, т.

По интенсивности движения N в соответствии с приведенной в табл.1 СНиП классификацией автомобильных дорог определяем, что дорога III категории.

2. Установление параметров дороги по СНиП.

В табл. 3, 4, 9, 10, 25 СНиП даны основные параметры автомобильных дорог в зависимости от их категории. Они приведены в пояснительной записке в форме табл.1.

3. Определение параметров дороги расчетами.

3.1 Установление числа полос движения

Число полос движения определяется из сопоставления ожидаемой часовой интенсивности движения по дороге и пропускной способности одной полосы движения по формуле:

,

где n – число полос движения;

N_ч - часовая интенсивность движения, авт./час;

N_п - пропускная способность полосы движения, авт./час.

С учетом неравномерности движения в течение суток:

N_ч=N/10=2911/10=291,1 авт/час

Пропускной способностью полосы движения называется количество автомобилей, которые могут проехать по ней в течение одного часа при обязательном условии обеспечения безопасности движения. В курсовой работе используется упрощенная динамическая модель транспортного потока, согласно которой автомобили перемещаются по полосе движения друг за другом, без обгона и с постоянной скоростью.

В этом случае пропускную способность полосы движения можно определить по формуле: авт/час.,

Где v = 100 - расчетная скорость движения, км/час;

 = 0,5- коэффициент сцепления;

f = 0,02 - коэффициент сопротивления качению;

l₂ = 15 - длина автомобиля, м;

lо = 10- запас расстояния, м;

Кэ = 1,4- коэффициент эксплуатационного состояния тормозов.

3.2 Определение ширины проезжей части, полосы движения и земляного полотна.

Ширина проезжей части b вычисляется по формуле:

b = b_п  n = 3,55  2 = 7,1 м.,

где b_п - ширина полосы движения, м (рис. 1.1)

n = 2 - количество полос движения.

Ширина полосы движения:

b_п = а + 2  х =2,75 + 2  0.4 = 3,55 м.,

где а = 2,75 - ширина кузова автомобиля, м;

х - расстояние от кузова до обочины или смежной полосы движения, м;

Величина х устанавливается по эмпирической зависимости:

х = 0.004  v = 0.004  100 = 0,4 м

Ширина земляного полотна:

В = b + 2  t = 7,1 + 2  2,5 = 12,1 м.,

где t = 2,5 м - ширина обочины, принимаемая по СНиП(табл.4).

Рис. 1.1. Определение ширины полосы движения

3.3 Определение наименьших радиусов кривых в плане

Проезжая часть автомобильной дороги на кривой в плане может иметь либо двухскатный поперечный профиль, либо односкатный, называющийся виражом. Наименьший радиус кривой в плане, при котором применяется двухскатный профиль при данной расчетной скорости движения находится по формуле:

где  _n = 0,1 -коэффициент сцепления колеса с дорогой в поперечном направлении;

i_n = 20 ‰ - поперечный уклон проезжей части.

При назначении радиусов поворота, меньших R_H , необходимо предусматривать устройство виража. При значительном уменьшении радиуса поворота центробежная сила возрастает настолько, что вираж уже не обеспечивает устойчивости автомобиля против бокового скольжения. Это наименьшее значение радиуса поворота автомобильной дороги с виражом вычисляется по формуле:

,

где i_B = 40 ‰ - уклон виража (СНиП, п.3.18).

При устройстве виража длина отгона L определяется по выражению:

,

где i _пр = 0.02 -дополнительный продольный уклон отгона виража (СНиП, п.3.29).

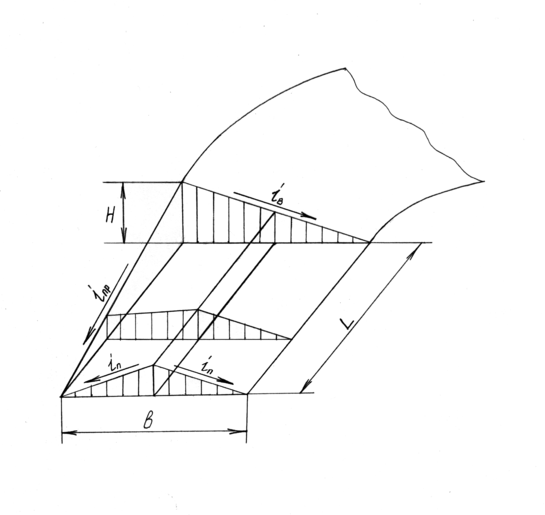

Рис. 1.2. Схема отгона виража

3.4 Видимость пути

Для обеспечения безопасности движения с расчетной скоростью водитель должен видеть дорогу на определенном расстоянии, называемом расстоянием видимости поверхности дороги (рис. 1.3), которое равно:

S_ВД = l₁+S_T+l₀ = 27,8 + 106 + 10 = 143,8 м,

где l₁=v/3,6 - путь, проходимый автомобилем за время реакции водителя, равное 1сек;

S_т - длина тормозного пути:

lо - запас расстояния (5-10м)

Рис. 1.3. Схема видимости поверхности дороги

3.5 Определение наименьших радиусов вертикальных кривых.

Наименьший радиус выпуклой кривой устанавливается из условий видимости дороги:

,

где d=1,2 м - высота луча зрения водителя над поверхностью дороги.

Наименьший радиус вогнутой кривой определяется из условия ограничения величины центробежной силы:

3.6 Определение уширения проезжей части на кривых

Величина уширения устанавливается для принятых в проекте радиусов поворота (рис. 1.4). При движении по кривой ширина проезжей части, занимаемой автомобилем, увеличивается (рис. 1.5). Она находится по формуле:

,

где L = 12 - расстояние между задней осью и передним буфером автомобиля;

К = 563 - радиус кривой.

Учет зависящих от скорости движения отклонений автомобиля от средней траектории производится по эмпирической формуле:

П олная величина уширения:

e_П = 2  (е+ е_V) = 2  (0,128 + 0,21) = 0,676 м

Рис. 1.4. Схема поворота автомобиля
