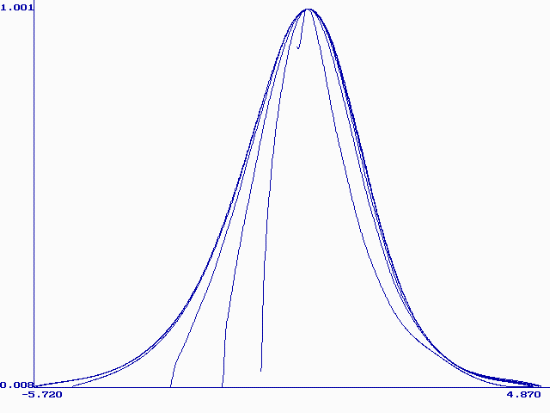

Рис. 2. Нормированные по высоте пиков графики функции (9) при следующих значениях ln(): 1(1), 6.5(2), 7.5(3), 11.8(4), 13.8(5).

Модель М. Никольсон описывает форму вольтамперной кривой при растворении монослоя металла с поверхности твердого электрода. Кривая описывается уравнением (21) в интегральной форме. Форму вольтамперной кривой описывает первая производная функции (bt).

Были составлены таблицы значений (bt) при разных значениях H. На рис. 3 приведены нормированные (все максимумы сведены в точку (0;1)) графики функции (bt) при H=0.1, 1, 3, 10, 100, 1000, 10000, 170000. Из этого рисунка видно, что при больших H форма кривой становится постоянной. Высота максимума при H100 почти не меняется (0.2980.002), а потенциал максимума смещается в область более положительных значений согласно уравнению (26):

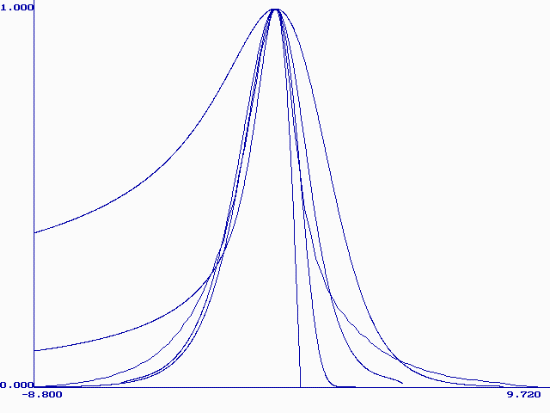

Рис. 3. Нормированные графики функции (bt) при следующих значениях H: 0.1(1), 1(2), 3(3), 10(4), 100(5), 1000(6), 10000(7), 170000(8).

Модель Брайниной основывается на предположении о существовании двух энергетических состояний металла на электроде. Первое энергетическое состояние - микрофаза - характерно для малых количеств металла на электроде, активность зависит от его количества. Во втором состоянии - макрофазе активность перестает зависеть от количества металла и равна активности объемной фазы.

На рис. 4 приводится вольтамперная кривая, полученная при подстановке в уравнение (34) следующих значений параметров: n=1, F=96485 Кл/моль, A=0.126 см², D=1.54*10^-5 см²/c, c⁰ = 1.8*10^-9 моль/см³, =1,3*10^-3 см, =10^-6 Кл^-1, Q=1, R=8,314 Дж/моль*К, T=298 K, v=0.1 В/с, соответствующих условиям эксперимента.

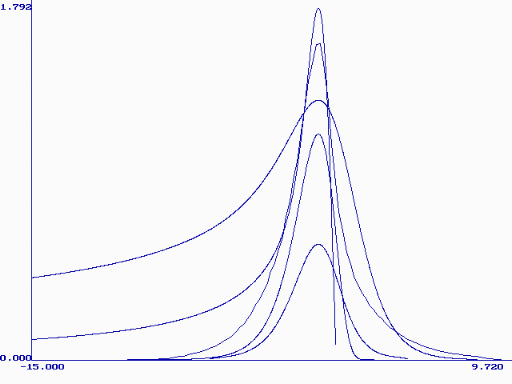

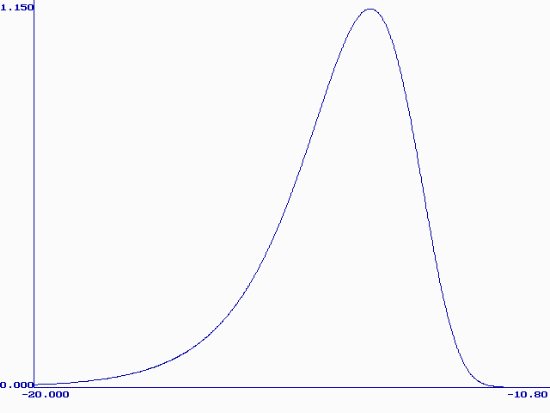

Рис. 4. Вольтамперная кривая, полученная при подстановке в уравнение (34) параметров, соответствующих условиям эксперимента.

В табл. 1-3 приведены некоторые параметры, характеризующие форму пиков для следующих моделей: 1 (Делахея-Берзинса), 2.1 - 2.5 (Никольсона-Шейна), 3.1 - 3.8 (М. Никольсон), 4 (Брайниной), 5 (эксперимент).

Таблица 1

КООРДИНАТЫ МАКСИМУМОВ ФУНКЦИЙ:

Таблица 2

ПОЛУШИРИНЫ ПИКОВ:

Таблица 3.

КАСАТЕЛЬНЫЕ В ТОЧКАХ, ОПРЕДЕЛЯЮЩИХ

ПОЛУШИРИНУ (все функции нормированы):

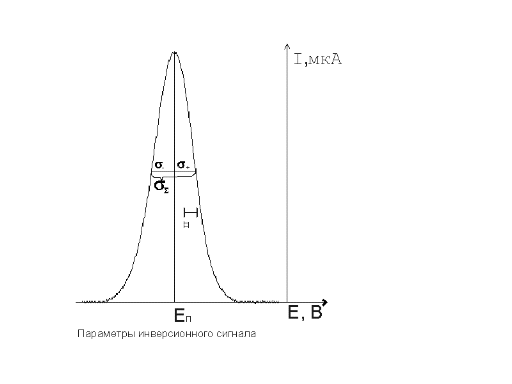

Рис. 5. Приводимые в таблицах параметры пиков (условно).

Из приведенных данных видно, что наиболее близко эксперименту по потенциалам соответствуют модели 4, 3.8, 2.4 (табл. 1) . По высотам наиболее близки к экспериментальным данным модели 1, 4 (табл. 1). Исходя из полуширин пиков и уравнений касательных в точках, определяющих полуширину, форму экспериментальной кривой лучше описывают модели 3.8, 4 (табл. 2, 3). Из всего вышесказанного следует, что наиболее точно эксперимент описывают модели 1, 2.4, 3.8, 4, представленные на рис. 6-8. Соответствующие параметры пиков представлены в табл. 4.

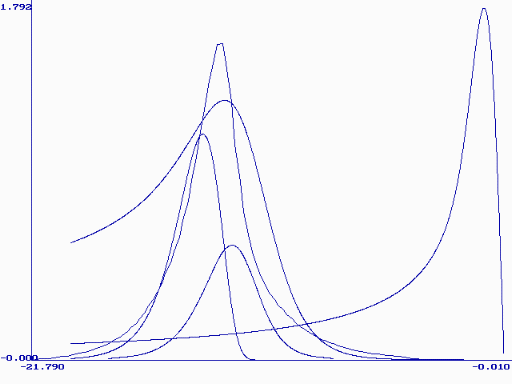

Рис. 6. Теоретические вольтамперные кривые моделей: 1(1), 2.4(2), 3.8(3), 4(4), и экспериментальная кривая(5).

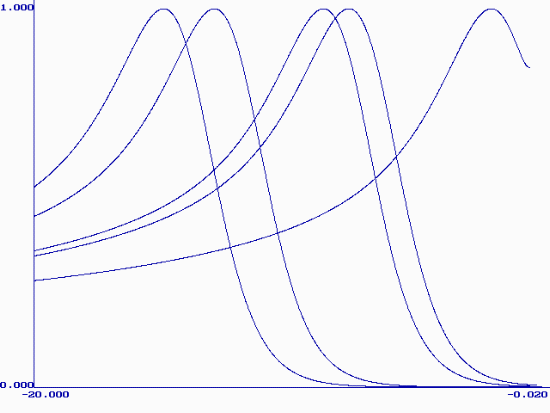

Рис. 7. Теоретические вольтамперные кривые моделей: 1(1), 2.4(2), 3.8(3), 4(4), и экспериментальная кривая(5), максимумы совмещены.

Рис. 8. Нормированные теоретические вольтамперные кривые моделей: 1(1), 2.4(2), 3.8(3), 4(4) и экспериментальная кривая(5).
