Шероховатость и волнистость поверхности взаимосвязаны между собой.

Волнистость является элементарным отклонением поверхности любой формы. Высота неровностей волнистости и высота шероховатости примерно одинаковы, отношение же шагов к высоте различны.

Волнистость — совокупность периодически повторяющихся неровностей на поверхности, которые образуются прежде всего в связи с колебаниями или относи­тельными колебательными движениями в системе станок—инструмент—изделие.

Волнистость определяется на нормальном сечении поверхности, причем шеро­ховатость и другие отклонения формы исключаются. К волнистости, как правило. относятся периодические неровности, у которых отношение шага к высоте больше 40. У изделий с круглым сечением к волнистости относятся отклонения в радиальном сечении, у которых шаг меньше 1/15 окружности.

3.1.Шероховатость, как геометрическое состояние поверхности.

Прочность деталей также зависит от шероховатости поверхности. Разрушение детали, особенно при переменных нагрузках, в большей степени объясняется концентрацией напряжений, вследствие наличия неровностей. Чем меньше шерохова­тость, тем меньше возможность возникновения поверхностных трещин от усталости металла. Отделочная обработка деталей (доводка, полирование и т. п.) обеспечивает значительное повышение предела их усталостной прочности.

Уменьшение шероховатости поверхности значительно улучшает антикорро­зионную стойкость деталей. Это имеет особенно важное значение в том случае, когда для поверхностей не могут быть использованы защитные покрытия (поверхности цилиндров двигателей и др.).

Надлежащее качество поверхности играет немаловажную роль и в сопряжениях, отвечающих условиям плотности, герметичности, теплопроводности. С пони­жением шероховатости поверхностей улучшайся их способность к отражению электромагнитных, ультразвуковых и световых волн; уменьшаются потери электромагнитной энергии в волноводных трактах, резонирующих системах, уменьшается емкость электродов; в электровакуумных приборах уменьшается газопоглощеиие и газовыделение, облегчается очистка деталей от адсорбированных газов, паров и пыли.

Важной геометрической характеристикой качества поверхности является на­правленность штрихов — следов механической и других видов обработки (Рис.5). Она влияет на износостойкость поверхности, определенность посадок, прочность прессовых соеди­нений. В ответственных случаях конструктор должен оговаривать направленность следов обработки на поверхности детали. Это может оказаться необходимым, на­пример, в связи с направлением относительного скольжения сопряженных деталей или с направлением движения по детали струи жидкости или газа. Изнашивание уменьшается и достигает минимума при совпадении направления скольжения с на­правлением неровностей обеих деталей.

Высокой точности всегда отвечают малые шероховатости и волнистость поверх­ности. Это определяется не только условиями работы сопряженных деталей, но и необходимостью получения надежных результатов измерения в производстве. Умень­шение шероховатости поверхности вносит большую определенность в характер сопряжения, так как размер зазора (или натяга), полученный в результате контроля деталей, отличается от размера эффективного зазора или натяга, имеющего место в эксплуатации или при сборке. Эффективный натяг при сборке уменьшается, а зазор в процессе работы механизма увеличивается, причем тем больше и быстрее, чем более грубо обработаны сопрягаемые поверхности.

Малую шероховатость поверхности бывает необходимо использовать и для придания красивого внешнего вида детали или удобства содержания поверхностей в чистоте и т. п.

Требования к шероховатости поверхности должны устанавливаться исходя из функционального назначения поверхности для обеспечения заданного качества изде­лий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна . Требования к шероховатости поверхности не включают требований к дефектам поверхности (раковины и пр.), поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. В некоторых случаях допускается устанавливать требования к шероховатости отдельных участков одной поверхности, которые могут быть различными.

ГОСТ 2789—73* устанавливает требования к шероховатости поверхности независимо от способа ее получения или обработки. Это дает возможность применять требования стандарта к поверхностям, обработан­ным резанием и другими методами, например литьем, прессованием, электрофизи­ческими и электрохимическими методами и т. д.

3.2 Параметры для нормирования шероховатости поверхности.

Шероховатость поверхности оценивается по неровностям профиля (чаще поперечного), получаемого путем сечения реальной поверхности плоскостью (чаще всего в нормальном сечении). Для отделения шероховатости поверхности от других не­ровностей с относительно большими шагами (отклонения формы и волнистости) ее рассматривают в пределах ограниченного участка , длина которого называется базовой длиной l . Базой для отсчета отклонений про­филя является средняя линия профиля т .

Для количественной оценки и нормирования шероховатости поверхностей ГОСТ 2789—73* (Рис. 5) устанавливает шесть параметров: три высотных (Ra, Rz, Rmах), два шаговых (Sm , S) и параметр относительной опорной длины профиля (tp).

Параметры Ra, Rz представляют собой среднюю высоту неровностей профиля (Ra — всех неровностей; Rz — наибольших неровностей), параметр Rmax — полную высоту профиля

Параметры S и Sm характеризуют взаимное расположение (расстояние) характерных точек неровностей (максимумов) про­филя и точек пересечения профиля со средней линией (нулей про­филя).

Параметр tр содержит наиболь­шую информацию о высотных свой­ствах профиля (он комплексно ха­рактеризует высоту и форму неров­ностей профиля), так как она ана­логична функции распределения. В продольном направлении tp по­зволяет судить о фактической пло­щади контакта при контактиро­вании шероховатых поверхностей на заданном уровне сечения р.

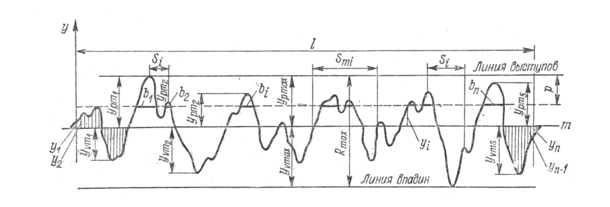

Рис. 5

Профиль шероховатости, его характеристики и параметры

В дополнение к количественным параметрам в некоторых случаях целесообразно нормировать направление неровностей, например в связи с направлением относитель­ного перемещения трущихся сопряженных поверхностей или струи жидкости, или газа относительно поверхности, а также для обеспечения необходимой виброустой­чивости и прочности при циклических нагрузках.

При необходимости конструктором устанавливается также способ или последо­вательность способов получения (обработки) поверхности, если они являются единственными для обеспечения ее заданного качества.

При назначении параметров шероховатости поверхностей следует проверить возможность их достижения в связи с рациональными методами обработки детали. Как правило, следует применять наибольшую шероховатость, допускаемую кон­структивными требованиями. В противном случае может значительно увеличиться стоимость обработки, что может быть компенсировано лишь повышением качества изделия. В некоторых же случаях повышение требований к шероховатости может оказаться не только не рентабельным, но и недопустимым. Например, при слишком гладких сопрягаемых поверхностях может возникнуть явление «схватывания», При котором частицы металла отрываются от поверхностного слоя трущихся поверхностей. Для таких поверхностей следует нормировать оптимальную исходную шеро­ховатость, которая должна быть близкой к получающейся в процессе приработки

Обычно отделать отверстие труднее, чем вал. Это часто учитывается назначением различной шероховатости поверхностей сопрягаемых деталей : у отверстия шероховатость несколько выше.

Правильное решение, принятое при выборе параметров шероховатости поверхностей деталей, а также при выборе методов обработки, обеспечивающих получение ; поверхностей с заданной шероховатостью, оказывает серьезное влияние на качество : конструкции, ее технологичность и позволяет установить наиболее экономичные методы изготовления деталей .

Для обеспечения условий взаимозаменяемости назначение шероховатости сопряженных поверхностей может производиться в зависимости от точности сопряжения (выбранной посадки) и точности обработки (выбранного квалитета). Прямой связи между точностью и шероховатостью поверхности нет, так как к самым неточным поверхностям по допуску размера можно предъявить весьма высокие требования шероховатости (например, поверхности ручек хирургического инструмента в т. п.). Вместе с тем при выборе шероховатости поверхности следует учитывать что

значение Rz должнo составлять лишь некоторую часть допуска (δp) соответству­ющего размера.

Если в конструкциях сопряжении, согласно требованиям к эксплуатационным качествам деталей, необходимо ограничить отклонение формы (Δф) или отклонение расположения (Δп) по сравнению с допуском на размер (δр), то соответственно должна быть ограничена и шероховатость поверхности. При этом следует ориентироваться ва возможные (рекомендуемые) методы обработки, обеспечивающие получение значений Rz =(0,2-0,5) Δф или Rz =(0,24-0,5) Δц .

Если, точность сопряжения и метод обработки не позволяют определить требова­ния к шероховатости поверхностей, назначение шероховатости поверхности следует производить по другим главным для данного случая признакам, ориентируясь на данные практики передовых отраслей промышленности, отраженные во многих трудах.

Нормирование шероховатости поверхности: применяется три основных способа регламентации конструктором качества поверхности, в том числе шероховатости: 1) по прототипу (метод прецедентов); 2) расчетный; 3) экспериментальный .

Выбор параметров и их значений для нормирования шероховатости должен Производиться с учетом назначения поверхности и установления их связи с эксплуа­тационными свойствами поверхности .

В таблице1приведены некоторые важнейшие эксплуатационные свойства по­верхности, зависящие от ее шероховатости, и номенклатура параметров, при помощи которых обеспечиваются показатели этих свойств . Основным во всех случаях является нормирование высотных параметров. Предпочтительно, в том числе и для самых грубых поверхностей, нормировать параметр Ra, который более информа­тивно, чем Ra и Rmax характеризует неровности профиля, поскольку определяется по всем точкам (или достаточно большому числу точек) профиля.

Таблица 1

Эксплуатационное свойство поверхности	Параметры шероховатости поверхности и характеристики, определяющие эксплуатационное свойство
Износоустойчивость при всех видах трения Виброустойчивость Контактная жесткость Прочность соединения Прочность конструкций при цик­лических нагрузках Герметичность соединений Сопротивление в волноводах	Ra (Rz), tp направление неровностей Ra (Rz), Sm, S, направление неров­ностей Ra (Rz), tp Ra (Rz) Rmax, Sm, S, направление неров­ностей Ra (Rz), Smax, S, tp Ra, Sm, S

Параметры Rz и Rmax нормируют в тех случаях, когда по функциональным тре­бованиям необходимо ограничить полную высоту неровностей профиля, а также когда прямой контроль параметра Ra с помощью профилометров или образцов сравнения не представляется возможным, например для поверхностей, имеющих малые размеры или сложную конфигурацию (режущие кромки инструментов, детали часовых механизмов и пр.).

Для ответственных поверхностей производится нормирование не только высот­ных параметров, но и шаговых и параметра tp, так как они обеспечивают некоторые их функциональные свойства.

Требования к шероховатости поверхности должны устанавливаться путем указания: 1) параметра шероховатости (одного или нескольких) ; 2) числовых значений выбранных параметров; 3) базовых длин, на кото­рых происходит определение указанных параметров.

На практике применяются три варианта указания числовых значений параметра (параметров) шероховатости: 1) наибольшим значением; 2) диапазоном значений; 3) номинальным значением.

Наиболее распространенным применительно к деталям машин является ва­риант, когда указано числовое значение параметра, соответствующее наиболее гру­бой допускаемой шероховатости, т. е. наибольшему предельному значению для пара­метров R_a,R_z,R_max ,S_m, S и наименьшему предельному значению параметра tp.

В отдельных случаях, когда для правильного функционирования недопустима и слишком гладкая поверхность, применяется второй вариант, при котором указан Диапазон значений параметра; наибольший и наименьший предельные значения.
