Возможные осложнения по разрезу скважины предполагались как поглощение бурового раствора в интервале: 0-450 метров, с максимальной интенсивностью до 5 кубометров в час, при условии что параметры бурового раствора будут отклоняться от проектных. А также предполагалось разжижение глинистого раствора в интервале 1130-2015 метров при попадании в глинистый раствор агрессивной пластовой воды, сужение ствола скважины в интервале 2015-2700 за счет разбухания глины.

Также в интервале от 0 до 450 метров находились наиболее опасные прихватоопасные зоны, которые могли активизироваться за счет отклонения бурового раствора от проектных параметров и плохой очистки.

Возможные осыпи и обвалы стенок скважины по интервалам, а также их причины представлены в таблице 5.

Таблица 5. Осыпи и обвалы стенок скважины.

Индекс стратегр. Подразделения	Интервал, м		Интенсивность осыпей	Проработка в интервале из-за этого осложнения		Условия возникновения
	от	до		Мощность, м	Скорость, м/час
Q-P3/2 P3/2-К2 К2-К1	0 450 1130	450 1130 2015	Интенсивные слабые слабые	550 680 885	100-120 100-120 100-120	Нарушение технологии бурения, превышение скорости СПО, несоблюдение параметров бурового раствора, орг. простои.

Таблица 6. Нефтегазоводопроявления.

Индекс Стратеграф подразделения	Интервал, м		Вид проявляемого флюида	Условия возникновения
	от	до
К2+К1	1130	1740	Вода	Пренебрежение к постоянному доливу жидкости в скважину во время подъема инструмента снижение давления в скважине ниже гидростатического, низкое качество глинистого раствора
К1(АС10)	2470	2490	Нефть
К1(АС11)	2520	2535	Нефть
К1(АС12)	2590	2655	Нефть

1. Обоснование и проектирование конструкции скважины

Таблица 1.1. Профиль ствола скважины.

Интервал по вертикали, м	Длина интер- валапо верти-кали,м		Зенитный угол, град.		Горизонтальное Отклонение,м		Длина по стволу, м
от		до				В начале инт-ла		В конце инт-ла		За интервал		общее		Интервала		Общая
0	145		145		0		0		0		0		145		145
145	272		127		0		19,5		21,39		21		130		275
272	750		478		19,5		19,5		169,24		191		506		781
750	1710		960		19,5		19,5		339,82		530		1019		1800
1710	2589		879		19,5		9,33		219,56		750		908		2708
2589	2700		111		9,33		8,39		17,13		767		111		2819

Профиль скважины состоит из четырех участков (рисунок 1.):

1. Вертикальный участок

2. Интервал набора кривизны

3. Интервал стабилизации зенитного угла

4. Интервал спада зенитного угла

Рисунок 1. Профиль ствола скважины.

Конструкция скважины определяется заданием заказчика (добывающей организации) и геологическими условиями района работ. Обоснование конструкции проводится в два этапа. На первом этапе выбирается метод вхождения в пласт, число обсадных колонн и глубины их спуска. На втором – размеры колонн, диаметры долот, интервалы цементирования.

Расчитаем индексы давления по следующей формуле из [ 1 ]:

.

Результаты расчёта сведём в таблицу 1.2.

Таблица 1.2.

Интервал	Литология	Рпл ,МПа	Рпогл ,МПа	КА	Кпогл
0-450	Q-P3/2	4,5	9	1,02	2,04
450-1130	Р3/2-К2	11,3	22,6	1,02	2,04
1130-1740	К2-К1	17,4	29,6	1,02	1,74
1740-2700	К1	26,7	45,9	1,01	1,73

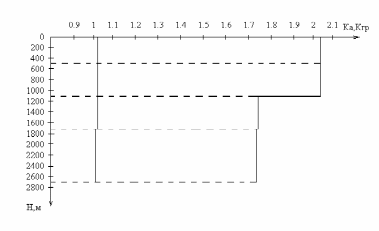

Рисунок 2. График индексов давлений пластового и гидроразрыва пласта.

Выбор диаметров обсадных колонн и диаметров долот

Проектом разработка предусмотрено использовать эксплуатационную колонну диаметром 146,1 мм.

Диаметр долота для бурения ствола под заданную колонну определяют по формуле:

D_д=D_м+2·δ,

где D_м – диаметр муфты обсадной колонны, мм.

δ=5…40 мм – минимальный зазор.

Диаметры кондуктора и направления можно рассчитать по формуле:

D_к=D_д+2·Δ,

где Δ=3…5 мм – зазор.

Диаметр долота под эксплуатационную колонну:

D_дэ=166 + 2·20=206 мм. По ГОСТ 20-692-75 выбираем D_дэ=215.9 мм.

Диаметр кондуктора :

D_к=215,9+2∙5=225,9 мм, Выбираем D_к=244,5 мм.

Диаметр долота под кондуктор :

D_дк=270+2∙10=290 мм. Выбираем D_дк=295,3 мм.

Диаметр направления :

D_н=295,3 +2∙5=305,3 мм. Выбираем D_н=323,9 мм.

Диаметр долота под направление :

D_дн=351+2∙10=371 мм. Выбираем D_дн=393,7 мм.

Колонна направления нужна для перекрытия водных горизонтов во избежании перемешивания их вод, попадания раствора и твердой фазы в них, которые приводят к экологическим проблемам, а также для исключения обвалов стенок скважины.

2. Расчёт обсадной колонны

Основными расчётами обсадных колонн, являются расчёты на наружное и внутреннее избыточное давление и расчёт на растяжение.

Расчёт на внутреннее давление действующее на колонну.

Определим давление на устье при условии, что скважина заполнена пластовой жидкостью:

.

Определим давление опрессовки на забое:

.

Где - опрессовочное давление на устье скважины.

Определим давление в конце эксплуатации:

.

Построим график внутренних давлений.

Рисунок 3. График внутренних давлений.

Расчёт на наружное давление действующее на обсадную колонну.

В не зацементированном интервале заполненным промывочной жидкостью, наружное давление определяется, как гидростатическое от столба промывочной жидкости.

.

В зацементированном интервале до затвердевания цемента, давление определяется по давлению столба промывочной жидкости и цементного раствора.

.

В случае когда обсадная колонна зацементирована разной плотности, то допускается использовать среднюю плотность раствора с учётом длины каждого интервала.

.

Отсюда получим наружное давление до затвердевания цемента:

.

Определим наружное давление после затвердения цемента:

,

где - гидростатическое давление столба промывочной жидкости; - гидростатическое давление жидкости содержащейся в порах затвердевшего цемента.
