Непромышленные притоки нефти и керн с признаками углеводородов получены из отложений тюменской (пласты Ю₁ и Ю₃) и баженовской (пласт Ю₀) свит. Из-за ограниченного числа имеющихся геолого-геофизических материалов, модели строения залежей к настоящему времени не достаточно обоснованы.

Промышленная нефтеносность установлена в неокомских пластах группы АС, где сосредоточено более 90%. разведанных запасов. Основные продуктивные пласты заключены между пимской и быстринской пачками глин. В составе продуктивных неокомских отложений выделено 9 подсчетных объектов: АС₇, АС₉, АС⁰₁₀, АС^1-2₁₀, АС⁰₁₁, АС¹_11, АС² ₁₁, АС^3-4 ₁₂

Все залежи нефти являются литологическими или литолого-стратиграфическими и относятся к категории сложнопостроенных. Характерна резкая изменчивость литолого-физических свойств пород-коллекторов как по разрезу, так и по латерали, что обусловлено условиями их формирования в краевой части палеошельфа и склона аккумулятивной террасы. Области развития песчаных тел практически не контролируются современным структурным планом, продуктивность неокомских отложений Приобского месторождения определяется наличием в разрезе проницаемых пластов-коллекторов. Все это обусловило очень сложное геологическое строение песчано-алевролитовых тел, которое затрудняет интерпретацию данных геофизических, и сейсмических исследований, а также оценку фильтрационно-емкостных свойств коллекторов и их насыщение.

Залежи нефти горизонтов АС₁₀, АС₁₁, АС₁₂ представляют собой замкнутые линзовидные тела, полностью заполненные нефтью, о чем свидетельствует отсутствие пластовой воды при многочисленных испытаниях скважин.

3. Техническая часть

3.1 Испытание и опробование пластов в процессе бурения скважин

В настоящее время в мировой практике испытания и опробование пластов в бурящихся скважинах наметились одни и те же направления развития техники и технологии проведения указанных работ. У нас в стране, так же как и за рубежом, ведутся работы по созданию и применению следующих методов испытания и опробования пластов:

испытание продуктивных горизонтов при помощи испытателей пластов, спускаемых в скважину на трубах (с опорой и без опоры на забой):

опробование пластов без подъема бурильного инструмента на поверхность;

опробование пластов при помощи опробователей, спускаемых в скважину на кабеле или металлическом тросе.

Испытание продуктивных горизонтов при помощи испытателей пластов, спускаемых в скважину на трубах, с опорой на забой

Данный вид испытания пластов требует прекращения бурения, подъема бурильного инструмента на поверхность, сборки и спуск в скважину специального забойного инструмента - испытателя пластов.

Инструмент в скважину спускают на пустых, либо частично заполненных бурильных трубах, поэтому имеется возможность отбора больших объемов жидкостей из пласта. Практически при испытании пластов указанными испытателями можно производить пробную эксплуатацию скважины.

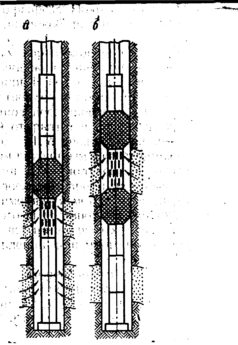

Рисунок 3.2.1 Схема испытания пластов с опорой на забой

Такая особенность технологии испытания пластов позволяет получать необходимую информацию о пласте и выявлять добывные перспективы данного геологического разреза. Поэтому этот вид испытаний пластов получил наиболее широкое распространение за рубежом и у нас в стране.

В процессе испытаний продуктивных горизонтов при помощи испытателей пластов, спускаемых в скважину на трубах, как правило выполняют два цикла испытаний. В первый цикл входят начальный открытый период испытания (период притока) и начальный закрытый период испытания (период восстановления давления). Второй цикл, включает конечный открытый и конечный закрытый периоды испытания. Для получения более достоверной информации испытаний за последнее время на отечественных месторождениях и в США применяется метод многоциклового испытания, в процессе которого выполняют до четырех циклов испытания (четыре открытых и четыре закрытых периода). При обычном испытании пластов с опорой инструмента на забой (рис3.2.1, а) в компоновке испытателя применяют один пакер и испытываемый объект изолируется им от вышерасположенного ствола скважины. Приток жидкости (газа) из пласта происходит из всего вскрытого интервала через подпакерное пространство скважины. Поэтому при наличии нескольких прослоев с разной проницаемостью невозможно определить, из какого интервала получен приток пластовой жидкости.

При поинтервальном испытании пластов с опорой инструмента на забой (рис.3.2.1, б) испытываемый объект изолируется от ствола скважины сверху и снизу при помощи двух пакеров. Приток жидкости (газа) из пласта происходит только из интервала скважины, изолированного пакерами, поэтому возможно испытание отдельных прослоев пласта. Однако такие испытания при помощи испытателей пластов с опорой на забой могут проводиться, если испытываемый пласт расположен на небольшой высоте от забоя скважины.

Указанный комплект узлов испытательного инструмента позволяет создавать необходимые режимы притока жидкости из пласта в инструмент и восстановления давления в процессе испытания пластов. Его применяют как в отечественной, так и в зарубежной практике испытания пластов в процессе бурения скважин.

Комплекты испытательных инструментов

На отечественных месторождениях применяют комплекты испытательных инструментов (КИИ) трех типоразмеров (КИИ2М-146, КИИ2М-95 и КИИМ-65), разработанные СевКавНИПИнефтью, ВНИИНПГ и предназначающиеся для испытания пластов в скважинах диаметром 75-295 мм (табл.3.2.1).

ТАБЛИЦА 3.2.1

Показатели	Тип инструмента
	КИИ2М-146	КИИ2М-95	КИИМ-66
Наружный диаметр корпуса, мм	146	95	67
Диаметр пакеруещего элемента, мм	170-270	65-145	67-95
Максимальная длина узла, м	2.3	2.5	2.575
Длина полной компоновки, м	16,59	18,18	18.465
Максимальная масса узла, кг	200	110	50
Масса полного комплекта, кг	1200	910	325
Допустимый перепад давления на пакере, кгс/см2	350	350	350
Допустимая забойная температура, 0С	170	170	170
Допутимые осевые усилия, тс:
при сжатии	30	10	4,5
при растяжении	60	25	15
Диаметр скважины, мм	190-295	108-161	75-112

Для регистрации и записи давления в процессе испытания продуктивных горизонтов в отечественных конструкциях испытателей пластов применяют глубинные регистрирующие манометры, рассчитанные на предельные давления.

3.3 Многоцикловой испытатель пластов фирмы "ДЖОНСТОН" типа МFЕ

Его отличительная особенность состоит в том, что кроме ограниченного числа открытых и закрытых периодов он позволяет осуществлять дистанционную регистрацию давления всего процесса испытания. Многократное повторение открытых и закрытых периодов испытания, иначе говоря многоцикловость испытаний, осуществляется специальным устройством, состоящим из фигурного паза 1 и пальца 2. Фигурный паз 1-ной, а палец 2 находится втулке, расположенной внутри кожуха. Шток с фигурным пазом 1 проходит через втулку с пальцем 2 и кожух. I-положение, соответствующее спуску и подъему инструмента, а также переходу от закрытого периода к открытому; II - кратковременный открытый период испытания; III - переход от открытого к закрытому периоду испытаний; IV - закрытый период испытаний.

Рисунок 3.3.1 Схема расположения пальца штока испытателя пластов в фигурном пазе

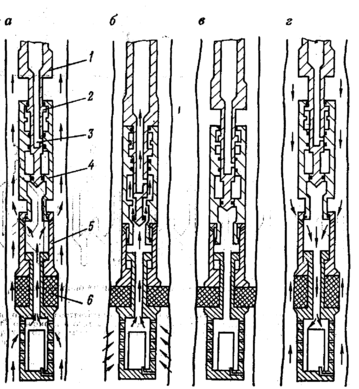

Рисунок 3.3.2 Положения испытателя пластов МFE на забое скважины

После первоначального закрытого периода обычно следует второй открытый период, переход к которому также осуществляется кратковременной натяжкой бурильной колонны и последующим опусканием. Фигурный паз с пальцем последовательно займут кратковременно положение I, а затем II. Таким образом, совместное положение II фигурного паза 1 и пальца 2 соответствует открытому периоду испытаний, положение IV - закрытому периоду испытаний, положение III - промежуточному - для перехода от закрытого периода к открытому. Кроме того, положения I и V соответствуют спуску и подъему инструмента.

Так, кратковременной натяжкой и последующим опусканием бурильной колонны может быть создано неограниченное число открытых и закрытых периодов испытаний. Необходимо строго следить за тем, чтобы при кратковременных натяжках бурильная колонна (положения III и I) приподнималась в пределах свободного хода, иначе может произойти снятие пакера.

Бурильная колонна, находящаяся под гидростатическим давлением, рассматривается как "свободно плавающей тело". Она имеет возможность свободного осевого перемещения, в пределах которого на пакер не передается растягивающая или сжимающая осевая нагрузка. Этот свободный ход в пределах l₁, равный 150 мм, называется "свободной точкой плавающего тела".

Разность в показаниях индикатора веса до и после открытия клапана, отнесенная к неуравновешенной площади устройства, характеризует давление под пакером. Ниже дается более подробное объяснение принципа дистанционной регистрации давления.

Важным элементом испытаний является определение полного веса бурильной колонны в жидкости без веса узлов пакерной группы (двойной многоцикловой клапан, уравнительный клапан, клапан с якорем). С этой целью из общего показания индикатора веса вычитается расчетный вес узлов пакерной группы в буровом растворе. Для этих расчетов необходимо, конечно, знать обычный вес этих узлов и плотность бурового раствора.

Рассмотрим особенности работы испытателя пластов.

Для дистанционного измерения давления приняты некоторые допущения и приближения. Основными из них являются следующие:

1) замер давления на поверхности, т.е. снятие показаний индикатора, и последующие расчеты производятся только тогда, когда испытатель прошел определенную точку цикла. Любая регистрация давления в момент, когда испытатель находится между этими точками, будет ошибочной;

2) индикатор веса должен обладать достаточной степенью точности, хотя бы 0,5 тс.

При замерах важно не абсолютное значение показаний индикатора, а величина изменения нагрузки, которая всегда замеряется при движении "свободно плавающего тела" только вверх. Гистерезисным эффектом индикатора можно пренебречь.

Если на показания индикатора заметно влияет изменение температуры окружающего воздуха, то показания следует подкорректировать, определив степень влияния по изменению нагрузки в неактивный период испытания, т.е. в процессе открытого или закрытого периодов, но не в конце их;

3) считается, что на протяжении всего процесса испытаний уровень в затрубном пространстве не меняется, поэтому вес бурильной колонны, показанный индикатором веса в начале испытаний, можно принять за нулевую точку, от которой отсчитываются все последующие изменения;

4) в целях упрощения расчетов изменением конфигурации внешней и внутренней поверхностей бурильной колонны и инструмента пренебрегают. Внутренний диаметр бурильной трубы принимают за постоянный.

Данные, необходимые для дистанционного измерения давления, заносятся на специальный бланк, который включает:

1) дату;

2) вес части оборудования, расположенной ниже многоциклового испытателя.
