К_У - коэффициент воздухопроницаемости всасывающего трубопровода;

Q_З.ВС - наибольшая расход воздуха в забой, с учётом различных факторов.

- для нагнетательного трубопровода

Q_Н = К_У*Q_З = 1,07*3,7 = 4,0 м³/сек = 240 м³/мин

К_У- коэффициент воздухопроницаемости нагнетательного трубопровода;

Q_З - наибольшая подача воздуха в забой, с учётом различных факторов.

Выбор типа вентиляторов

Производительность вентиляторов определяем с учётом количества воздуха, необходимого для проветривания выработок, и коэффициента воздухопроницаемости. Выбор вентилятора производится из производительности и аэродинамических характеристик вентилятора.

Выбор типа нагнетательного вентилятора

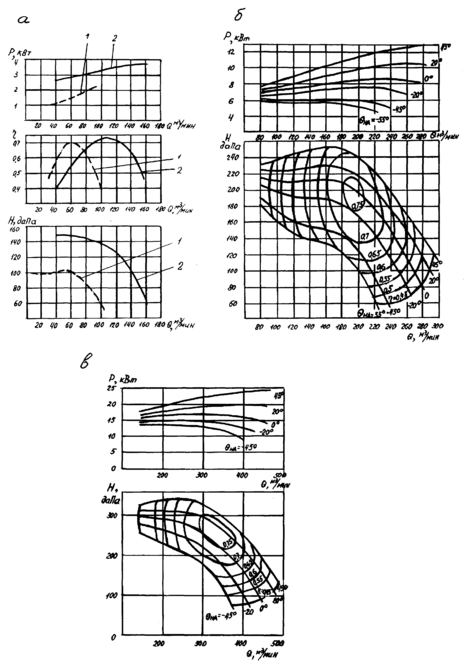

Аэродинамические характеристики вентиляторов:

а – ВМ-3М (1) и ВМ-4М (2); б – ВМ-5М; в – ВМ-6М.

Технические характеристики вентиляторов

Нагнетательный вентилятор располагается не ближе 110метров от забоя проектируемого штрека. Длина нагнетательного трубопровода 100метров.

Депрессия нагнетательного трубопровода 1306Па.

Необходимая производительность вентилятора 240 м³/мин. Поэтому принимаем осевой вентилятор местного проветривания с электроприводом ВМ-5М.

Выбранный вентилятор ВМ-5М способен создавать максимальную подачу равную 270м³/мин при максимальной депрессии 2120 Па, что обеспечивает требуемую подачу необходимого количества воздуха 240м3/мин, при депрессии 1306Па и КПД (0,65) лежащим в оптимальной зоне

Выбор типа всасывающего вентилятора

Всасывающий вентилятор располагается не ближе 400метров от забоя. Длина всасывающего трубопровода 380метров. Депрессия всасывающего трубопровода 2888Па. Необходимая производительность вентилятора 360м³/мин. Поэтому принимаем осевой вентилятор с электроприводом ВМ-6М.

Определение необходимого числа вентиляторов

Потребное количество вентиляторов для проветривания всей выработки рассчитывается по уравнению:

- всасывающий вентилятор:

n = h_Т.ВС/0,85* h_ВЕН = 2888/0,85*3400 =0,99 1шт

где h_Т.ВС - депрессия всасывающего трубопровода;

h_ВЕН - оптимальное давление вентилятора, Па.

- нагнетательный вентилятор:

n = h_Т.Н/0,85* h_ВЕН = 1306/0,85*2120 =0,75 1шт

где h_Т.Н - депрессия нагнетающего трубопровода;

h_ВЕН - оптимальное давление вентилятора, Па.

Коэффициент 0,85 в формуле вводится для того, чтобы исключить возможность образования зон разрежения в трубопроводе.

Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-6М:

Р = (Q_ВС * h_Т.ВС)/1000 = (6,0*2888)/1000*0,75 = 23,0кВт

Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-4М

Р = (Q_Н * h_Т.Н)/1000 = (4,0*1306)/1000*0,65 = 8,0 кВт

По произведенным расчётам мощности видно, что тип и марка вентилятора выбраны правильно, а установленные на вентиляторах двигатели обеспечивают их нормальную работу.

Составление паспорта проветривания

Характеристика выработки.

1. Наименование выработки штрек

2. Глубина заложения от поверхности 375м

3. Площадь поперечного сечения в свету 8,3м2

4. Длина проветриваемой выработки 380м

Характеристика системы проветривания.

1. Способ проветривания – комбинированный.

2. Расход воздуха поступающего к забою 8,58 м3/с

3. Производительность нагнетающего вентилятора 4,0м3/с

4. Производительность всасывающего вентилятора 6,0м3/с

5. Скорость движения воздуха в 25метрах от забоя: 0,55 м/с

6. Количество вентиляторов в системе проветривания – 2 шт.

7. Общая мощность вентиляторов, кВт: 31,0

8. Максимальный расход взрывчатых веществ 4,84кг/м3

Характеристика вентиляционных трубопроводов.

1. Назначение трубопровода::- для нагнетания и всасывания воздуха

2. Материал вентиляционных труб:- МУ и листовая сталь.

3. Диаметр вентиляционных труб: гибкие-500мм, металлические-600мм.

4. Способ соединения звеньев:

- гибкие - пружинящими стальными кольцами;

- металлические - фланцевым болтовым соединением

1. Способ подвески трубопроводов – к анкерной крепи

Характеристика вентиляторов.

1. Марка вентиляторов: нагнет - ВМ-5М; всасыв - ВМ-6М.

2. Производительность ВМ-5М – 4,0м3/с; ВМ-6М – 6,0м3/с.

3. Депрессия ВМ-5М-1306Па; ВМ-6М-2888Па.

4. Мощность электродвигателя- ВМ–5М – 8кВт; ВМ–6М – 23кВт.

Режим работы в случае пожара согласно плану ликвидации аварии

Дополнительные сведения.

1. Интенсивная вентиляция.

2. Бурение шпуров с промывкой водой.

3. Орошение водой взорванной породы до и во время погрузки.

4. Использование средств индивидуальной защиты – респираторов.

Расчёт параметров процесса уборки

Расчёт складывается из определения эксплуатационной производитель-ности уборки и продолжительности уборки.

Коэффициент разрыхления породы ориентировочно определим из выражения:

К_Р = 0,16* + 1,34 = 1,8

Объём породы, подлежащей уборке в цикле, составит:

При буровзрывном способе проведения выработок уборка породы занимает до 30% времени проходческого цикла и на него приходится значительная часть всех трудовых затрат.

Определим эксплуатационную производительность породопогрузочной машины в данных условиях:

, где

- коэффициент, учитывающий крупность кусков породы (менее 300мм);

- техническая производительность породопогрузочной машины;

- средняя скорость движения вагонеток с учетом перецепки при одиночном обмене;

- вместимость кузова вагонетки;

- коэффициент заполнения вагонетки;

n_в =1 – число вагонеток под погрузкой;

l =25м- среднее расстояние от забоя выработки до пункта обмена вагонеток;

. – затраты на вспомогательные операции

м³/час

Продолжительность уборки породы в цикле составит:

Т_У = V_п/Q_Э + t_п.з. = 32,13/15,3 + 0,1 = 2,2ч

t_п.з. = 0,1ч - затраты времени на выполнение подготовительно-заключительных операций при погрузке породы.

Потребное количество вагонов N_в = V_п/V_в = 32,13/1,2 = 27шт

Обоснование и расчёт параметров вспомогательных процессов

Освещение.

Для обеспечения необходимого уровня для освещенности (Согласно ПБ освещенность по почве выработки должна составлять не менее 15лк в вертикальной плоскости – не менее 10лк) используются светильники нормального рудничного исполнения РН-100. Расстояние между светильниками 5м, так как необходимый уровень освещённости в призабойной зоне обеспечивается при использовании светильников мощностью 100Вт при расстоянии между светильниками 4-6м.

Допускаемое напряжение для питания стационарных светильников в подземных выработках – 127 В.

Техническая характеристика светильника РН-100

Масса, кг………………………………………………2,45

Мощность, Вт………………………………………...100

Напряжение, В…………..……………………….….120/250

Основные размеры, мм

- высота…………………………………………..265мм

- диаметр…………………………………………195мм

Для питания осветительных установок применяется осветительный трансформатор типа ТСШ-2,5/0,5, который присоединяется к сети при помощи магнитного пускателя и реле утечки УАКИ-127.

По ПБ находящийся в подземных горных выработках человек должен иметь индивидуальный аккумуляторный светильник, который имеет продолжительность нормального непрерывного горения не менее 10 часов.
