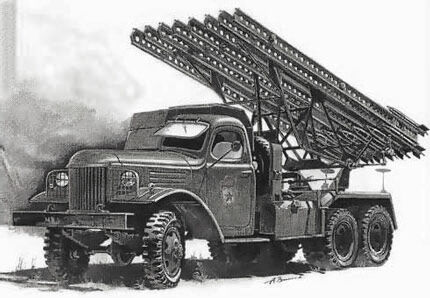

Додаток Л. Реактивна система залпового вогню БМ-13

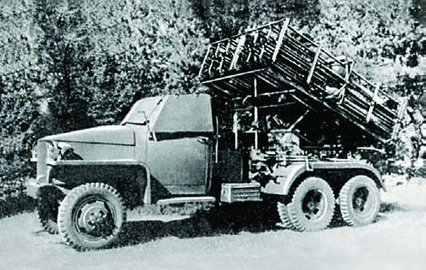

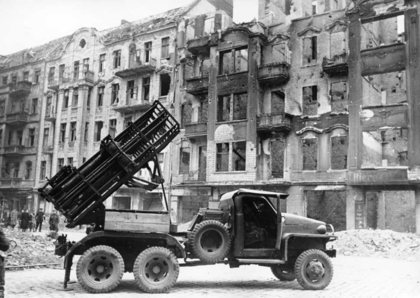

Додаток М. Реактивна система залпового вогню БМ-31

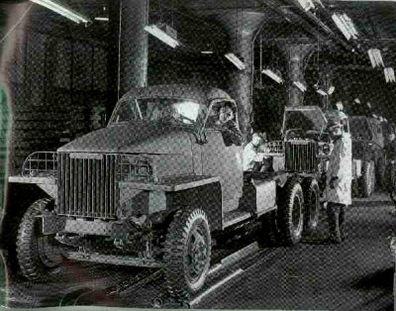

Додаток Н. Американський автомобіль «Studebacker-US6»

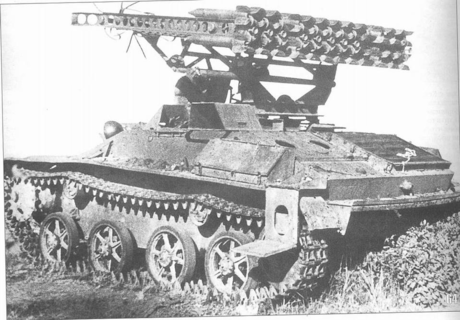

Додаток О. Російська реактивна Система залпового вогню БМ-8-24
(на базі Т-60)
Додаток П. Компонентний склад японського палива
| Компоненти палива | Склад% |
| Нітрогліцерин | 27% |
| Мононітронафталін | 7% |
| Нітроклітковина Карбаміту | 60% |
| Графіт | 3% |
| Сульфат калію | 3% |
Додаток Р. Американський міномет системи «Базука»

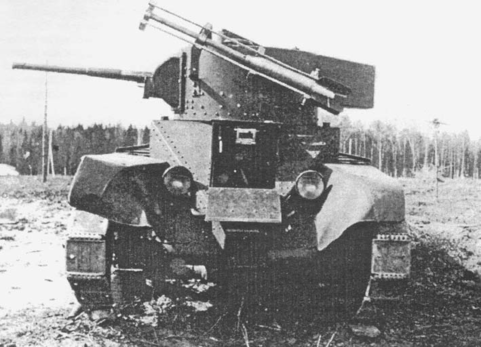

Додаток С. Танк БТ-5 конструкції А. Александрова

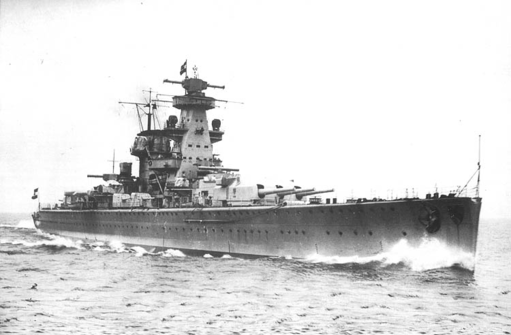

Додаток Т. Німецький корабель «Адмірал Шеєр»

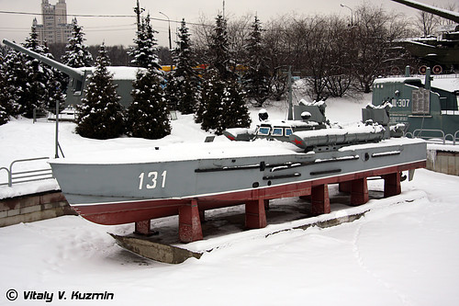

Додаток У. Радянський катер «Комсомолець»
Додаток Ф. Порівняльна характеристика Артилерій з реактивними системами залпового вогню на прикладі БМ -13 та 152 мм гаубиці
| ТТХ | Ракетна техніка (на прикладі Бм-13 -«Катюша») | Артилерія 152-мм гаубиця зразка 1943р. - (Д-1) |
| 1. Дальність польоту | В залежності від снаряду, в середньому 9- 15 км. | До 12, 5 км. |
| 2. Рік прийняття на озброєння | 1941 | 1943 |
| 4. Кут обстрілу (а- вертикальний кут, б-горизонтальний кут обстрілу) | а) від +4 до +45 б) 20 | а) від −3 до +63,3° б) 35 |
| 5. Вага системи | 4,4 тони | 3,6тони |
| 6. Мобільність (Максимальна швидкість перевезення на трасі) | 40 км/год | до 40 км/год |
| 7. Скорострільність | 7-10 сек. залп (8 снарядів) | 3-4 постріли за хвилину |
| 8. Тип снарядів | В залежності від цілей використання | Стандартний 152 мм снаряд |
| 9. Обслуговування | 5-7 чоловік | 8 чоловік |
| 10. Кількість. Об’єми випуску потягом війни. | До 30 тис | 2,7 тис. |
Додаток Х. Порівняльна характеристика німецьких та радянських реактивних систем залпового вогню
| ТТХ | БМ-13 | Nebelwerfer 41 |
| 1. Дальність польоту снаряду | В залежності від снаряду, в середньому 9- 15 км. | 7,85 км |
| 2. Рік прийняття на озброєння | 1941 | 1941 |
| 4. Кут обстрілу (а- вертикальний кут, б-горизонтальний кут обстрілу) | А)від +4 до +45 Б) 20 | А) Від -5.6 до 45 Б)24 |
| 5. Вага системи (т.) | 7,2 | 0,54 |
| 6. Мобільність (Максимальна швидкість перевезення на трасі) | 40 км/год | 45-50 км/год |
| 7. Скорострільність | 7-10 сек- залп(8 снарядів) | Рло р5 сек(6 снарядів) |
| 8. Тип снарядів | В залежності від цілей використаня(фугасні, осколкові 135мм.) | 15-мм осколкові та димово-осколкові. |
| 9.Обслуговування (чол.) | 5-7 | 4 |
| 10. Кількість. Масштаби випуску на протязі війни (тис.) | До 30 | 3 |
Додаток Ц. Порівняльна характеристика броньованих ракетних систем СРСР та Німеччини.
| ТТХ | БМ-8-24 | 15cm Panzerwerfer 42 Auf.Sе |
| 1. Дальність польоту снаряда | 9-13 км | 7,9 км |
| 2. Рік прийняття на озброєння | 1942 | 1943 |
| 4. Кут обстрілу(А- вертикальний кут, Б-горизонтальний кут обстрілу) | А)від +4 до +45 Б) 20 | А) Від -5.6 до 45 Б) 360 |
| 5. Вага системи (т.) | 8,0 тон. | 8,45 |
| 6. Мобільність (Максимальна швидкість перевезення на трасі) | 35-40км/год | 40 км/год |
| 7. Скорострільність | 7-10 сек- залп (8 снарядів) | 5 сек (6 снарядів) |
| 8. Тип снарядів | В залежності від цілей використання (фугасні, осколкові 135мм.) | 15 см осколковий снаряд. |
| 9. Обслуговування (чол.) | 5 | 4 |
| 10.Кількість. Масштаби випуску на протязі війни (тис.) | 0,5 | 0,3 |
| 11. Другорядне озброєння | Відсутнє | 1 × 7,92-мм MG-34 або MG-42 кулемети. |
| 12. Броньованість | 6,8см. | 8см. |
Додаток Ч. Відсоткове співвідношення ракетної техніки СРСР та Німеччини
