Породный состав 4С3Е2О1Б. Расстояние трелевки 451м. Запас на га 240 м³.

Средний объем хлыста 0,55 м³. Количество тракторов работе 4, в резерве 0.

Всего 4.

Условия премирования: За выполнение плана – 20%; за каждый % перевыполнения – 2,5%, максимальный размер премии – 100%. За экономию затрат на производство бригаде выплачивается премия в размере 40% от сэкономленной суммы, но не более 20% среднего заработка. В тех случаях, когда бригада выполнит план, но допустит перерасход по затратам, то ей размер премии сокращается на 50% за выполнение плана. Если бригада не выполнит план, но достигнет экономии по затратам, то ей выплачивается премия в размере 20% от сэкономленной суммы, но не более 10% среднего заработка.

Таблица 1.16

Срок исполнения работ начало 1.11.2008

Окончание 31.11.2008

ГСМ, т

Троса, м

Запчастей

Пильных цепей

Вспомогательных материалов.

Всего:_________________________________________________

Численность бригады

Валка и обрезка 4 вальщик + 4 помощник + 5 обрезчика

Трелевка леса 4 тракториста+4 чокеровщика

Ремонт и содержание техники

Утверждаю

Начальник ЛЗМ Егоров Е.В. Нормировщик Костюхин Г.А.

Приложение В

СОГЛАСОВАНО:

Утверждаю:

Главный лесничий Главный инженер ООО «Аркаим»

«15» Декабря 2008 г. «15»__декабря________2008 г.

Советско-Гаванское Лесничество Объединение ЛПХ

ТЕХНОЛОГИЧЕСКАЯ КАРТА

Разработка лесосеки № 2 в квартале № 16

Схема разработки лесосеки

Характеристика лесосеки

1. Эксплуатационная площадь, га 13,8

2. Ликвидный запас, тыс. м³ 3312

3. Состав насаждений 4С3Е2О1Б

4. Средний запас на 1 га м³ 240

Примечание: В п.3 записывается структурная формула, в п. 5 записыва- ется порода и средняя высота

Технологические указания.

Порядок разработки делянок, размером 160*143,75 ведется машинами ЛП-19Б-01 в одну смену.

Подготовительные работы: разработка волоков производится подготовительным звеном до начала разработки лесосеки. Разработка зоны безопасности и подготовка погрузочных пунктов – рабочими комплексных бригад до начала разработки лесосеки.

Валка деревьев производится машиной ЛП-19Б-01 в 1 смену.

Трелевка деревьев производится машиной ЛП-18Г в 1смену.

Сортировка и штабелевка не производится.

Погрузка погрузчиком ЛТ – 65Б.

Количественные показатели.

Сменное задание на мастерский участок, м³ 290

Сменное задание на бригаду, м³ 290

Сменное задание на машину ЛП-19Б-01, м³ 276

Сменное задание на машину ЛП-18Г, м³ 134

5. Сменное задание на погрузчик ЛТ-65Б, м³ 226

6. Состав мастерского участка 6 человек. В том числе: операторов 1 человек, трактористов 2 человека, операторов сучкорезных машин 1, на погрузчик 1 человек.

7. Число смен: на валке 1, на трелевке 1 ,на обрезке сучьев 1, на погрузке 1.

8. Число машин: на валке 1, на трелевке 2,на обрезке сучьев 1, на погрузке 1.

Подготовительные работы выполняются до начала разработки лесосеки в соответствии с правилами техники безопасности.

Технорук Кобзарь А.Н.

Мастер Лучков М.А.

С технологической картой ознакомлены:

Бригады

_____________________________________________________

Приложение Г

Наряд – задание комплексной бригаде, работающей по машинной технологии на базе ВПМ ЛП-19Б-01

Бригадир Забродин Д.К. на период декабрь месяц 2008 г.

На разработку лесосеки квартале № 16 лесосека № 2

Описание работ: валка и пакетирование леса под углом 400 к ленте (сзади машины на разработанную ленту). Трелевка леса тракторами ЛП-18Г, выравнивание комлей, окучивание. Обрезка сучьев машиной ЛП-33 на погрузочном пункте с дальнейшей их переработкой на «зеленую щепу». Обслуживание и ремонт машин и оборудования.

УСЛОВИЯ РАБОТЫ И ПРЕМИРОВАНИЯ

Породный состав 4С3Е2О1Б. Расстояние трелевки 182м. Запас на га 240 м³.

Средний объем хлыста 0,55 м³. Количество машин: ЛП-19Б-01- 1, ЛП-18Г- 2, ЛП-33- 1.

Условия премирования: За выполнение плана – 20%; за каждый % перевыполнения – 2,5 %, максимальный размер премии – 100%. За экономию ГСМ и запасных частей бригаде выплачивается премия в размере 40% от сэкономленной суммы.

Таблица 1.17

Численность бригады

Валка 1 оператор

Трелевка 2 оператора

Обрезка сучьев 1 оператор

Погрузка 1 оператор

Ремонт и содержание техники

Утверждаю:

Начальник ЛЗП Егоров Е.В. Нормировщик Костюхин Г.А.

Приложение Д

Краткие технические характеристики лесозаготовительных машин:

Трелевочный трактор ТТ-4

Тип трактора гусеничный трелевочный

Номинальное тяговое усилие, кН 39,2

Производительность, м3/смену 82

Масса, кг :

конструктивная:

с техническим оборудованием 12800+500

без технического оборудования 10480+500

эксплуатационная 13100+500

Эксплуатационная мощность, кВт 84,6

Максимальное тяговое усилие лебедки , кН 122,3

Скорость перемещения, км/ч :

рабочий ход II 2,65

III 3,42

холостой ход IV 4,39

V 5,32

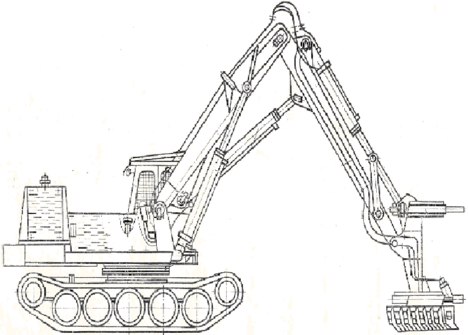

Валочно-пакетирующая машина ЛП-19Б-01

Мощность двигателя, кВт 95,6

Производительность по чистому времени работы

при среднем объеме хлыста 0,5 м3, м3/ч, не менее 45(90)

Грузоподъемность на максимальном вылете

манипулятора в направлении, перпендикулярном оси

движения, т, не менее 3,2

Вылет манипулятора (от оси вращения поворотной платформы

до центра зажатого дерева диаметром 60 см), м:

максимальный 10

3,2

Поворот платформы горизонтальной плоскости, град 360

Максимальный диаметр срезаемого дерева в месте пропила,

см, не менее 90

Срезающее устройство пильная цепь

Максимальная скорость перемещения, км/ч 2

Конструктивная масса, кг, не более 24300

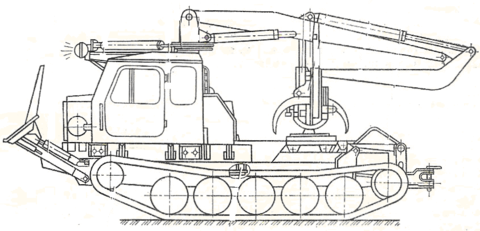

Машина ЛП-18Г для бесчекерной трелевки

Базовая машина трактор ТТ-4М

Эксплуатационная мощность двигателя, кВт 84,6

Производительность по чистому времени работы при

расстоянии трелевки 300 м и среднем объеме хлыста

0,6…0,8 м3, м3/ч, не менее 19…20

Диаметр захватываемого дерева, см 7….100

Объем трелюемой пачки, м3 8,3

Вылет стрелы манипулятора, м :

максимальный 5

минимальный 2

Угол поворота манипулятора в горизонтальной

плоскости, град, не менее 210

Скорость движения машины, км/ч, не менее 2

Конструктивная масса, кг, не более

машины 15000

навесного оборудования 5750

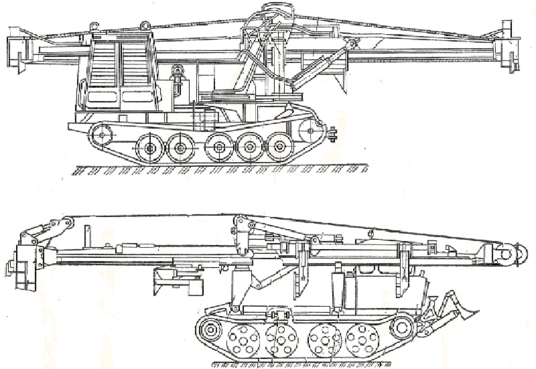

Сучкорезная машина ЛП-33

База машины трактор ТТ-4

Эксплуатационная мощность двигателя, кВт 84,6

Производительность по чистому времени работы при

среднем объеме хлыста 0,5 м3, м3/ч, не менее 35

Диаметр обрабатываемых деревьев, см:

в комле, не более 75

в зоне:

обработки 6…50

захвата загрузочным устройством, не более 65

Максимальная кривизна обрабатываемых деревьев, % 15

Номинальное тяговое усилие протаскивающего устройства, кН 50

Скорость передвижения машины, км/ч 2,25……10,05

Угол устойчивости, град:

продольной 20

поперечной 15

Масса, кг, не более:

машины 19000

навесного оборудования 8400

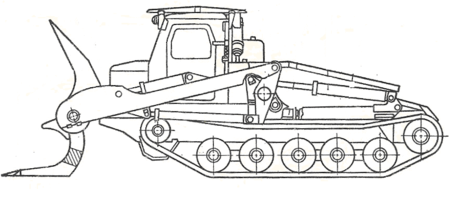

Челюстной гусеничный лесопогрузчик ЛТ-65Б

Базовый трактор ТТ-4М

Эксплуатационная мощность двигателя, кВт 84,6

Производительность ( эксплуатационная), м3/ч, не менее 42

Максимальная грузоподъемность, т 3,5

Наибольшая высота подъема груза при переносе его

через стойки коников, м 4

Угол устойчивости, град, не менее:

поперечной ( с максимально поднятым

максимальным грузом) 6

продольной 7

Конструктивная масса, кг, не более 16800

Масса навесного оборудования, кг, не более 6600

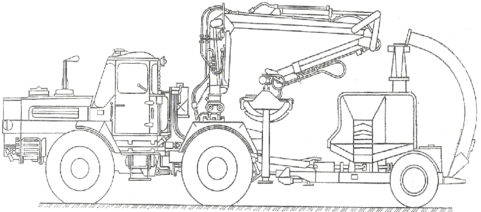

Передвижная рубильная установка УРП-1

Характеристика обрабатываемого сырья:

диаметр в комле, мм, не более 300

длина не ограничена

Длина щепы, мм 15……30

Диаметр ножевого диска, мм 1200

Базовый трактор Т-150К, ХТЗ

Мощность приводного двигателя, кВт, не менее 121,4

Гидроманипулятор максимальный вылет манипулятора, м, не менее 5,8

Грузоподъемность манипулятора при максимальном вылете, кг, не менее 600

Численность обслуживающего персонала, чел 1

Масса, кг, не более 16000

Производительность при измельчении деревьев и хлыстов диаметром не менее 160 мм на расстоянии 1300 мм от комля (по щепе в плотной мере), м3/ч, не менее 15
