o1 (682895), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Основными показателями работы доменной печи является коэффициент использования полезного объема и расход кокса на 1 тонну выплавленного чугуна. Чем меньше КИПО, тем лучше работает доменная печь, тем более форсировано ведется плавка. Значение КИПО лежит в интервале от 0,4 до 0,7 и зависит от содержания железа в руде, подготовки шихтовых материалов и сорта выплавляемого чугуна. Исходные материалы для доменного производства: руда, флюс, топливо и воздух.

Агломерационное производство.

Изобретение агломерационного процесса связывают с именами Геберлейна и Гунтингтона, взявших в 1887 г. Патент на «экзотермический процесс окускования пылеватых руд в смеси с коксиком, осуществляемый путем прососа воздуха через слой сверху вниз». Не менее важной датой в истории агломерации является и 1911 г. - дата пуска первой ленточной агломерационной машины Дуайт-Ллойда в Бердаборо (США). В дальнейшем процесс агломерации железных руд получил значительное распространение, и к 1963 г. мировое производство агломерата достигло 190 млн. т в год [1]. В дальнейшем наблюдается тенденция к увеличению этой цифры.

Царская Россия располагала небольшими агломерационными установками, построенными в 1906 г. на Таганрогском заводе и в 1914 г. на Днепровском заводе. В 1925 г. в Советском Союзе был пущен первый агломерационный цех, построенный по системе AIB, а в 1930 г. - первая ленточная машина на заводе им. Войкова в Керчи. В 1961 г. на агломерационных фабриках Советского Союза было произведено 74,2 млн. т агломерата, в том числе 73 млн. т офлюсованного агломерата. Доля агломерата в рудной части шихты доменных печей Советского Союза приближалась к 80%, и эта цифра не являлась предельной.

Цель агломерации состоит в окусковании пылеватых руд, колошниковой пыли и отчасти концентратов обогащения руд. При загрузке этих видов сырья в доменную печь без предварительного окускования значительная часть пылеватых материалов выносится из печи газами. Оставшаяся часть создает в печи весьма плотный столб шихты с минимальной газопроницаемостью. Интенсивность доменной плавки резко снижается, ход печи делается неустойчивым.

В ходе агломерации из шихты могут быть удалены многие вредные примеси, в том числе и сера. Эта сторона процесса может в отдельных случаях считаться наиболее важной, так как переработка сернистой руды в доменной печи связана с ухудшением технико-экономических показателей плавки. Оказывается выгодным дробить кусковатую сернистую руду и вновь подвергать ее окускованию путем агломерации, удаляя при этом из руды большую часть серы.

Несмотря на появление многочисленных разновидностей, и видоизменений процесса спекания руд, основная схема агломерационного процесса практически не изменилась за 75 лет, прошедших со времени его изобретения. Началу процесса предшествует дозировка пылеватых компонентов, входящих в состав рудной части шихты, а также коксика, извести или известняка. Соотношения между составляющими в шихте могут быть определены расчетным путем. Отметим, что эффективность агломерационного процесса значительно снижается при спекании чрезмерно мелких концентратов, если они не подвергнуты предварительному окомкованию.

Современное доменное производство предъявляет к железорудным материалам очень высокие требования. Шихтовые материалы должны иметь: высокое содержание железа, или минимальное содержание пустой породы; низкую концентрацию примесей; оптимальный размер куском (до 20 мм); достаточно высокую прочность; постоянный химический состав больших масс шихтовых материалов.

Ж

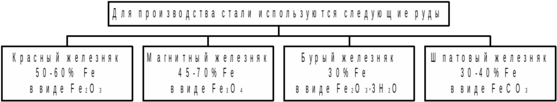

елезная руда – горная порода, содержащая железо в таком количестве, при котором ее технически и экономически выгодно перерабатывать. Руда состоит из смеси железосодержащих материалов с пустой породой, в состав которой входят различные соединения: кремнезем (SiO2), глинозем (Al2O3, CaO и MgO). Важную роль играет восстановимость руды, которая определяется скоростью восстановления из нее железа и зависит от природы FeO, плотности и пористости руды. Чем плотнее и пористее руда, тем хуже ее восстановимость.

Основными операциями подготовки руд к плавке являются дробление, сортировка, обогащение, обжиг и спекание.

Целью обогащения руд является удаление пустой породы и повышения содержания железа. Обогащение получает все большее распространение. Для обогащения железных руд применяют промывку и магнитную сепарацию, которая состоит в помещении в магнитное поле достаточно измельченной руды; магнит притягивает частицы руды, содержащие оксид железа и обладающие магнитными свойствами от пустой немагнитной породы.

П

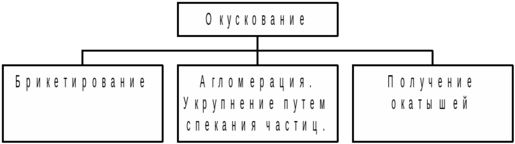

олучаемые после обогащения руд тонко измельченные концентраты не могут быть направлены непосредственно в доменную печь, т.к. они не обеспечивают высокой газопроницаемости шихты. Превращение мелких частиц рудных концентратов в более крупные куски составляет основную цель процессов окускования.

Агломерационная шихта включает следующие компоненты:

1. Рудная часть (концентрат или руда 5-6 мм).

2. Топливо (мелкий кокс до 3 мм, иногда с добавкой каменного угля) содержание 36%.

3. Флюс 5-10% (известняк 0-3 мм, для того, чтобы в течение короткого периода агломерации он успел разложиться). За счет CaO улучшается работа доменных печей и уменьшается удельный расход кокса.

4. Добавки (колошниковая пыль, окалина и др.) Содержание менее 5%.

5. Возврат (мелкий агломерат от предыдущего спекания крупностью 0-6 мм). Содержание в шихте 20-30%.

6. Вода 5-8% для улучшения процесса грануляции мелких частиц шихты.

Эти материалы смешиваются и подаются в агломерационную машину. Она состоит из большого числа паллетспекательных тележек с отверстием в днище, двигающихся по направляющим рельсам. В загруженной паллете после зажигания газовыми горелками начинается горение топлива, причем фронт горения распространяется сверху вниз. Воздух просасывается сквозь слой шихты благодаря действию специальных вакуумных устройств – экспаустеров. Температура в слое шихты 1300-1600С. В результате восстановления образуется:

В зоне горения Fe2SiO4 плавится (t=1209C) и смачивает зерна шихты, благодаря чему при охлаждении образуется твердая пористая масса – агломерат (имеет хорошую восстановимость и высокую прочность).

Коксохимическое производство.

Топливо выполняет три основные функции:

1. Тепловую (источник тепла, необходимый для разогрева рудных материалов до высокой температуры, что обеспечивает интенсивное протекание химических реакций и плавление чугуна и шлака).

2. Физическую (обеспечивает высокую газопроницаемость столба шихты) => топливо должно быть твердым и кусковым мате­риалом. С целью получения максимальног количества тепла при горении топливо должно иметь высокое содержание нелетучего углерода и минимальное количество золы. Так как восстановительный характер доменной плавки не позволяет гореть Н2 => необхо­димо высокое соотношение С:Н. Топливо должно содержать минимальное возможное количество примесей (в частности S).

3. Химическую (основной химический реагент-восстановитель Fe).

Этим условиям удовлетворяют в большей степени только два вида искусственно приготовленного топлива: древесный уголь и кокс.

Кокс, получающийся сухой перегонкой, при 1000-1200С без до­ступа воздуха, некоторых сортов каменных углей, называют ко­ксующимся. При удалении летучих веществ в специальных кокс­овых печах происходит спекание, длительность которого соста­вляет 15-20 ч. Перед коксованием уголь проходит подготовку, за­ключающуюся в измельчении в щековых дробилках до крупности зерна 2-3 мм, обогащении и смешивании. Спекшаяся пористая масса кокса при выделении газов растрескивается и распадается на куски. Выделяющийся газ собирается и направляется в химическое отделение, где из него извлекают такие ценные хи­мические продукты как бензол, аммиак и др. После этого коксо­вый газ используют в качестве топлива.

Химический состав металлургического кокса в зависимости от месторождения угля составляет, %: [С]=80-90 зола 8-12; [S]=0,5-2 влага до 5; [Р] = 0,04 летучих 0,7-1,2.

Сталеплавильное производство.

В 1855г. Бессемер предложил продувать жидкий чугун в конве­ртере с кислой футеровкой, воздухом через днище.

В 1864г. братья Мартены осуществили плавку из чугуна и же­лезного лома в отражательной регенеративной печи, в которой тепло отходящих продуктов сгорания использовалось для подо­грева топлива и воздуха.

В 1879г. Томас разработал вариант конвертерного процесса, также для получения жидкой стали.

Мартеновский и конвертерный способы производства стали су­ществуют и сегодня и составляют основу современной черной металлургии. Наряду с ними используются процессы электроме­таллургии и спецэлектрометаллургии (ЭШП, ЭЛП, вакуумно-дуговой переплав и др.)

Кислородно-конвертерное производство.

В основе конвектерных процессов лежит обработка жидкого чу­гуна газообразным окислителем без подвода извне дополнитель­ного тепла. Процесс выплавки осуществляется только за счет хи­мической теплоты экзотермических реакций окисления примесей. Продувка чугуна производится сверху или через днище в специ­альных агрегатах-конвертерах. Конвертерную плавку характери­зует высокая производительность за счет большой рациональной поверхности Ме-окислителя и высокой скорости окисления при­месей. Применение технически чистого кислорода (не менее 99,5%) для продувки чугуна позволило за счет снижения содержания азота улу­чшить качество кислородно-конвертерной стали.

Схема КК представлена на рис. 1. Корпус КК 1 изготавливают из стальных сваренных в стыках листов. Корпус имеет среднюю цилиндрическую часть, глухое дно и симметричную сужающуюся горловину 2. У основания горловины расположено сталевыпускное отверстие 3. Такое расположение летки способ­ствует лучшему отделению стали от шлака и уменьша­ет опасность восстановления [Р] при сливе Me. Конвертер может поворачиваться в вер­тикальной плоскости благода­ря Рис.1 Схема КК.

поясу 4 с цапфами, распо­ложенными в подшипниковых опорах. 02 обычно подается сверху через водоохлаждающую фу­рму 5. Подача сверху обусловлена образованием высокотемпера­турной реакционной зоны в месте вдувания 02 в Me. Фурма спо­собна перемещаться вверх-вниз. Исходным материалом конвер­терной плавки является жидкий чугун, лом-метал. часть шихты и шлакообразующие окислители. Перед загрузкой конвертер накло­няют, загружают Me лом, затем заливают чугун; конвертер приводят в вертикальное положение, опускают кислородную фурму и начинают продувку 02. Одновременно с началом продувки по мере ее проведения по специальному желобу загружают известь, железную руду и флюсы. Проникая в Me, 02 взаимодействует с Fe.

2Fe + 02 = 2FeO + Q

Образующийся FeO частично переходит в шлак, частично ра­створяется в Me и окисляет примеси, содержащиеся в чугуне. Одновременно с окислением примеси образуется шлак, скорость образования которого зависит от скорости растворения примеси. После окончания продувки и получения заданного содержания [С] конвертер поворачивают в горизонтальное положение, берут про­бу и выпускают металл в ковш. Во избежание заполнения фурм жидким Me и выхода из строя перед установкой конвертера в вертикальное положение через фурмы пускают дутье, используя для этого какой-нибудь инертный газ.

Мартеновское производство.

Мартеновская печь является пламенной регенеративной печью. В рабочем пространстве печи сжигается газообразное или жидкое топливо. Верхнее строение мартеновской печи состоит из плавильного пространства, головок и вертикальных каналов. Плавильное пространство ограничено передней стенкой с завалочными окнами, задней стенкой с выпускным отверстием, снизу - подиной и откосами, сверху - сводом, с торцов - головками.

Через завалочные окна загружают шихту и дополнительные материалы, по ходу плавки удаляют и наводят шлак, берут пробы Me и шла-ка.

Рабочее пространство печи футеровано огнеупорным кирпичом. В зависимости от вида футеровки различают:

1. Основные МП (подину и откосы выкладывают основным маг­незитовым кирпичом, а сверху наваривают слой магнезитово­го порошка).

2. Кислые (подину и откосы футеруют кислым динасовым кир­пичом на основе кремнезема, а верхний слой наваривают из кварцевого песка).

В торцах рабочего пространства печи расположены головки для подвода топлива и воздуха, и отвода продуктов горения. Нижнее строение МП расположено под рабочей площадкой. Оно состоит шлаковиков, в которых происходит отделение от ды­мовых газов частиц шлака и пыли из рабочего пространства, ре­генеративных камер и боровов с перекидными клапанами.

В рабочем пространстве печи топливо смешивается с воздухом и сгорает с образованием факела пламени с t = 1800-1900 С. Газообразные продукты горения поступают в вертикальные кана­лы, шлаковики и регенераторы, температура дымовых газов, пос­тупающих в регенераторы, составляет 1500-15 50С. МП, работа­ющий на жидком топливе (мазуте) имеют по одному регенерато­ру для подогрева воздуха (в обычных - по две паре). В качестве газообразного топлива обычно используют смесь доменного и коксового газов.

Обычно применяют стационарный МП, но для выплавки стали из фосфористых чугунов и облегчения смачивания шлака приме­няют качающиеся печи.

Характеристики

Список файлов реферата
