Дослідження струмів дії в даний час є дуже важливим засобом вивчення явищ, що відбуваються в нервовій системі при передачі імпульсів порушення, тому що воно дозволяє безпосередньо вивчати зміни, що відбуваються в нервовій тканині за надзвичайно короткі інтервали часу — тисячні частки секунди. Електричні зміни в тканинах енергетично виражаються незначною величиною, складаючи, наприклад, у м'язі менш 0,00001 частини всієї кількості теплової і механічної енергії, що звільняється при скороченні. Однак високий розвиток електровимірювальної і підсилювальної техніки робить електрофізіологічну методику дослідження однієї з найбільш зроблених і точних при вивченні динаміки порушення в нервовій і м'язовій системах. Початок вивченню електричних явищ у тваринних тканинах було покладено в 1786 р. відкриттям болонського лікаря і фізіолога Гальвані. Гальвані помітив, що якщо між нервом і м'язом отпрепарованої лапки жаби встановлюється замикання за допомогою металевого провідника, то м'яз здригається, як при пропущенні через неї розряду лейденської банки. Гальвані витлумачив цей факт як прояв «тваринної електрики». Він вважав, що нерви і м'язи заряджені протилежною електрикою і що металевий провідник у цьому досвіді тільки замикає ланцюг між нервом і м'язом.
Сучасник Гальвані - фізик Вольта, професор університету в Павії, витлумачив результати досвідів Гальвані як наслідок того, що металевий провідник у його досвідах був неоднорідним. При зіткненні металу з вологою тканиною виникала різниця потенціалів між металом і рідиною, причому внаслідок неоднорідності металевого провідника на його кінцях, що стикалися з тканиною, створювалися неоднакові заряди, що приводило до виникнення електричного струму.
Обоє дослідника виявилися праві кожен по-своєму. Гальвані знайшов варіант досвіду, у якому скорочення отпрепарованого м'яза досягалося без участі металевих провідників у результаті простого накидання на м'яз її ж нерва (так називаний досвід зі скороченням без металів). Цим досвідом незаперечно доводилося, що джерелом електрики може бути сама збудлива тканина, і тим самим відкривалася нова велика глава фізіології, що одержала згодом назву електрофізіології.
Вольта ж прийшов до відкриття першого джерела постійного струму («вольтова стовпа»), у якому різниця потенціалів, чи, по термінології Вольта, електрорушійна сила, виходила при взаємодії металу з рідиною. Вольтов стовп складався спочатку з багатьох пар мідних і цинкових кружків, накладених один на одного і розділених сукняними прошарками, змоченими солоною водою. (Найбільш могутня для того часу батарея, що складалася з 4200 пар і цинкових пластинок, була створена в 1802 р. російським академіком В. В. Петровим, що, поряд з фізичними дослідженнями, привели його до відкриття електричної дуги, ставив також досвіди по впливі електричного струму на водяних тваринах.).Цим відкриттям був покладений початок навчанню про електричний («гальванічний») струм і були спростовані віталістичні представлення про специфічну природу «тваринної електрики».
Міцні основи експериментального вивчення біоелектричних властивостей м'яза і нерва були закладені пізніше, починаючи із середини минулого століття, особливо дослідженнями Дюбуа-Реймона, Германа, И. М. Сєченова, Н. Е. Введенського, що застосували для дослідження біострумів їхню реєстрацію за допомогою фізичних приладів — гальванометрів. Особливо плідним у цьому періоді розвитку електрофізіології було застосування Н. Е. Введенським телефонічної методики.
3. Струми спокою м'яза і нерва
Якщо подовжню поверхню м'яза чи нерва і поверхню нанесеного на них поперечного розрізу з'єднати електродами, що не поляризуються з чуттєвим гальванометром, то гальванометр знайде наявність струму, спрямованого в зовнішньому ланцюзі від подовжньої поверхні м'яза чи нерва до поперечного їх перетину. Іншими словами, поперечний переріз тканини виявляється електронегативним стосовно її подовжньої поверхні. Струм, що спостерігається при з'єднанні подовжньої і поперечної поверхонь тканини, Дюбуа-Реймон назвав струмом спокою.

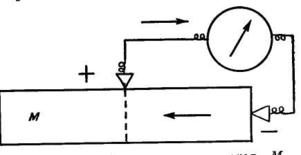

Рис.3. Схема відведення струму спокою. М - м'яз (чи нерв). Поперечний розріз м'яза (нерва) заряджений електронегативно (-) стосовно неушкодженої поверхні (+). Стрілки - напрямок струму у внутрішньому і зовнішньому ланцюзі.
Однак Герман показав, що так званий струм спокою виникає лише в результаті ушкодження тканини і причиною його є різниця потенціалів між неушкодженою частиною тканини (подовжньою поверхнею) і ушкодженою її ділянкою, яким є поперечний розріз. Таким чином, струм спокою не передує у нерві чи м'язі, як вважав Дюбуа-Реймон, а виникає при ушкодженні тканини і взагалі при місцевих змінах (альтераціях) тканини під впливом різних фізіологічних і хімічних впливів. Тому він одержав назву струму ушкодження, чи альтераційного струму.
Виявилося також, що досвід Гальвані зі скороченням без металів не вдається, якщо м'яз отпрепарован дуже ретельно, без ушкоджень. Але якщо м'яз попередньо поранити, то накидання на неї нерва веде незмінно до скорочення, якщо нерв торкається як пораненої, так і неушкодженої частини.
Найбільша різниця потенціалів, що доходить на м'язі до 0,08 V, спостерігається слідом за нанесенням ушкодження. Протягом першої години струм ушкодження падає майже до половини своєї вихідної величини. У нерві виникаюча при ушкодженні різниця потенціалів звичайно не перевищує, 0,03 V і з часом убуває швидше, ніж у м'язі. У нерві людини вона складає лише близько 0,006 V, що зв'язано, мабуть, з достатком з'єднанних прошарків, що є побічним замиканням для струму, що відводиться від нерва. У процесі дегенерації нерва величина виникаючого при ушкодженні струму перетерплює поступове зменшення, і через 10 днів у теплокровних чи через 30 днів у холоднокровних тварин він уже не виявляється.
Перший прямий доказ переривчастої, коливальної природи порушення в нерві дане Н. Е. Введенським (1883), що примінив телефон для вислуховування струмів дії нерва. Відведення двох крапок нерва на телефон дозволило йому вислухувати ритми діяльності нерва при роздратуваннях різної сили і частоти. Користаючись цією методикою, Н. Е. Введенський ще в 80-х роках минулого століття зробив ряд основних висновків про ритми порушення; ці висновки надалі були підтверджені іншими дослідниками в умовах графічної реєстрації.
Для графічної реєстрації струмів дії, що звичайно представляються у виді швидких електричних коливань, пізніше були застосовані спеціальні гальванометри чи електрометри, що володіють дуже малою інерцією системи, що реєструє. Такими є капілярний електрометр, струнний гальванометр і осцилографи.
Капілярний електрометр у своїй істотній частині представляє капілярну скляну трубку, що містить ртуть зі слабким розчином сірчаної, кислоти що знаходиться, над нею. На поверхні зіткнення ртуті з кислотою виникає різниця потенціалів, причому ртуть заряджається позитивно, а кислота негативно. Наявність заряду зменшує поверхневий натяг ртутного меніска унаслідок взаємного відштовхування однойменно заряджених часток ртуті. Якщо через цю систему пропустити струм, наприклад, у такому напрямку, щоб меніск з'явився катодом, а сірчана кислота — анодом, то заряд меніска зменшиться. Завдяки цьому, поверхневий натяг ртуті збільшиться і меніск опуститься, змістившись в напрямку струму, що пропускається. При зворотному напрямку струму збільшення заряду ртутного меніска зменшить його поверхневий натяг і меніск підніметься. Таким чином, зсув ртутного меніска відбуваються завжди в напрямку діючого струму. Рух ртутного меніска можна спостерігати за допомогою мікроскопа чи фотографувати на світлочутливий папір.
Інерція ртутного меніска усе-таки відносно велика, і більш досконалим приладом є струнний гальванометр. Дуже тонка провідна нитка цього гальванометра, натягнута вертикально між полюсами електромагніта, може відтворювати без значних перекручувань до 500 коливань у секунду.
Значно більшу частоту коливань можуть відтворювати без перекручування шлейфні, чи магніто-електричні, осцилографи, що знайшли собі електрофізіологічне застосування. Рухливою системою тут є шлейф - петля з металевої стрічки, перекинута від одного затиску до іншого через блок, що відтягається догори пружиною. Петля міститься між полюсами постійного магніту. При проходженні струму обидві половини петлі відхиляються в протилежні сторони, тому що напрямок струму в них по-різному. Унаслідок цього вся петля повертається на деякий кут, величина якого визначається силою підводимого струму. Відповідно зміщається пучок світла, відбиваний укріпленим на петлі дзеркальцем. Відхилення світлового пучка фотографуються. Такі осцилографи можуть відтворювати без перекручування до 10 000 коливань у секунду.
Однак безпосереднє використання шлейфних і катодних осцилографів для реєстрації струмів дії є неможливим унаслідок недостатньої чутливості цих приладів. Тому струми дії, що підводяться до осцилографу, необхідно значно підсилювати. Це досягається за допомогою підсилювачів.
Струм дії порозумівається, як уже було зазначено, тим, що збуджена ділянка тканини виявляється на короткий час електронегативною стосовно
спочиваючих ділянок. Коли один з електродів, що
відводять, прикладений до неушкодженої, а інший - до ушкодженої
ділянки нерва чи м'яза, різниця потенціалів між електродами при проходженні хвилі порушення під першим електродом на короткий час
зменшиться: прилад, що реєструє, знайде коливання, що швидко протікає в напрямку, зворотному напрямку струму спокою. Що ж стосується ушкодженої ділянки (під другим електродом), то хвиля збудження, що приходить вгасає в ньому, не змінюючи його електричного стану. У цьому випадку струм дії має форму однофазного, тобто однобічного коливання (рис.4, а).
Якщо ж обидва електроди розташувати на неушкодженій подовжній поверхні препарату, то струм дії представиться у виді двофазного коливання (рис.4, б), тому що ділянки тканини, на яких лежать електроди, з'єднані з гальванометром, не одночасно охоплюються порушенням. Поширюючись з визначеною швидкістю, збудження спочатку доходить до найближчого електрода і створює тут швидко минаючу електронегативність; прилад, що реєструє, дає коливання в одному напрямку. Коли ж при подальшому своєму поширенні порушення, минавши область першого електрода, досягає ділянки, що лежить під другим електродом, у зовнішньому ланцюзі виникає короткочасний струм зворотного напрямку, що регіструється у виді другого коливання, спрямованого в протилежну сторону.

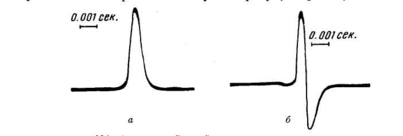

Рис.4. Ліворуч однофазний, праворуч двофазний струм дії сідничного нерва жаби, зареєстрований на катодному омосцилографі.
Тривалість однофазного струму дії в кістякових м'язах хребетних тварин виражається тисячними частками секунди: у м'язах жаби вона складає 0,003-0,004 секунди, у м'язах теплокровних - 0,002-0,003 секунди. У нервах тривалість струму дії складає 0,0005-0,0020 секунди. Ніж скоріше проводиться порушення в нерві, тим швидше протікає струм дії.
4. Походження струмів спокою і струмів дії
Ще Сєченов відзначав значення обміну речовин у виникненні різниці потенціалів у тваринних тканинах. У розвиток цих поглядів В. Ю. Чаговец (1896) показав можливість пояснення електричних явищ у м'язах і нервах, виходячи з представлень про концентраційні струми, обумовлених різною концентрацією деяких іонів (наприклад, Н-іонів) у різних ділянках тканини. Різниця концентрацій може бути результатом зміни обмінних процесів у ділянках збудження чи ушкодження.
Пізніше одержала поширення мембранна теорія (Ю. Бернштейн, 1902), заснована на схематичних представленнях про існування на поверхні м'язових і нервових волокон особливого прикордонного шару (мембрани), що, подібно деяким штучно одержуваним перетинкам, є прохідною для катіонів і непрохідною для аніонів. Тому що концентрація електролітів по обох сторонах мембрани неоднакова, то катіони (наприклад, що містяться у відносному надлишку усередині волокна іони калію) прагнуть перейти в зовнішнє середовище, але утримуються на зовнішній поверхні мембрани зарядами своїх аніонів. Унаслідок цього мембрана стає поляризованою: зовнішня поверхня її заряджена позитивно, а внутрішня – негативно( рис 5.). Поки волокно не ушкоджене, по всій його поверхні потенціал однаковий, але при його ушкодженні, тобто при порушенні цілості мембрани, негативні іони одержують можливість дифундувати зсередини назовні: ушкоджене місце виявляється електронегативним стосовно нормально поляризованої поверхні.
Рис.5. Схема неушкодженого поляризованого нервового волокна (у стані спокою).
