Синхротронное излучение: из рук физиков - в руки врачей
В.Г. Недорезов, д.ф.-м.н., зав. лаб. фотоядерных реакций Ин-та ядерных исследований РАН.
Название “синхротронное излучение” (СИ) связано с его источником -кольцевым ускорителем электронов (синхротроном), в котором электроны движутся по окружности в магнитном поле. Круговое движение приводит к тому, что электрон испытывает центростремительное ускорение, за счет чего и возникает СИ, которое можно получать в инфракрасном и видимом диапазонах, а можно в рентгеновском. Это зависит от энергии электронов и величины магнитного поля.
О пользе синхротронного излучения
Первый в Европе синхротрон был создан в Физическом институте АН СССР под руководством академика В.И.Векслера в 1946 г. Следующий важный шаг был сделан в 1960-х годах (и тоже в России) академиком Г.И.Будкером с сотрудниками, создавшими электронный накопитель, способный работать без инжекции пучка в течение длительного времени. Сначала синхротронное излучение рассматривалось как вредный эффект, мешающий ускорению частиц высоких энергий (потери на синхротронное излучение - порядка одного процента от полной мощности пучка электронов в накопителе). Однако в скором времени (примерно в 70-х годах) на базе электронных накопителей высоких энергий появились специализированные источники СИ, и, как это часто бывало, фундаментальные разработки дали мощный импульс различным прикладным применениям, в частности в медицине. Электронные накопители привлекательны также своей относительной экологической безопасностью. Здесь дело в том, что основную опасность в плане радиации несут частицы высокой энергии (электроны), которые излучают СИ. А в накопителе электроны остаются внутри замкнутого вакуумного объема и не выходят наружу, поэтому их радиационная опасность минимальна. Само по себе СИ в рентгеновском, а тем более в видимом диапазонах опасно не более, чем излучение от рентгеновской трубки, с которой врачи уже давно научились работать.
Несмотря на повсеместное развитие рентгеновских методов диагностики, следует признать, что они не лишены недостатков. Во-первых, качество рентгеновских снимков (их контраст) не всегда удовлетворяет врача. Контраст определяется различием плотности и атомного веса исследуемых объектов, которое для биологических тканей сравнительно невелико. Поэтому, например, распознать опухоль в организме человека на ранней стадии ее образования совсем непросто.
Во-вторых, доза облучения при тщательном обследовании может оказаться довольно значительной. Это связано с тем, что обычное рентгеновское излучение имеет непрерывный спектр, а для просвечивания желательны монохроматические фотоны с определенной энергией, соответствующей толщине и плотности объекта. В итоге большая часть фотонов не приносит пользы, а только увеличивает дозу облучения. Попытки монохроматизировать спектр с помощью фильтров или монохроматоров приводят к уменьшению интенсивности пучка фотонов и, соответственно, к увеличению времени экспозиции. При этом рентгеновские трубки становятся очень громоздкими и трудными в эксплуатации. Большинство перечисленных проблем можно решить, если воспользоваться источниками СИ в рентгеновском диапазоне.
Достоинство СИ заключается не только в высокой интенсивности, но и в том, что оно имеет малую угловую расходимость. Поэтому, кроме обычного метода поглощения, для получения изображений можно использовать рефракцию (преломление) или рассеяние фотонов на границах раздела сред. При этом оказывается, что рефракция более чувствительна к изменению плотности среды, чем поглощение. Благодаря этим уникальным параметрам использование СИ весьма эффективно в различных диагностических процедурах, например в ангиографии, маммографии, денситометрии, - то есть там, где требуется высокое качество снимков. В результате становится возможной диагностика онкологических заболеваний на ранней стадии их развития.
Помимо диагностики, в медицине важное значение имеют терапевтические методы использования излучений, особенно при лечении онкологических заболеваний. Но не секрет, что обычные электронные или рентгеновские пушки поражают не только больные, но и здоровые ткани. Использование СИ, как будет показано ниже, может существенно помочь решению этой проблемы.
В 2001 г. введен в строй первый в России специализированный источник СИ. Он находится в Российском научном центре “Курчатовский институт” (РНЦ КИ) и предназначен для исследований в области рентгеновского излучения с энергией до 30-40 кэВ. На его базе в 2004 г. под руководством члена-корреспондента РАН М.В.Ковальчука создан центр коллективного пользования - Курчатовский центр синхротронного излучения и нанотехнологий, в задачу которого входит проведение исследований на СИ по многим направлениям науки и технологии, в том числе и развитие медицинских приложений.
Для того, чтобы получить синхротронное излучение в рентгеновском диапазоне, энергия электронов должна быть достаточно велика (несколько миллиардов электронвольт). Диаметр кольца в таком случае составляет сто и более метров. Например, на Курчатовском источнике СИ, который относится к источникам 2-го поколения, энергия электронов равна 2.5 ГэВ. В мире уже построены источники третьего поколения (European SYNchrotron Radiation Facility, ESRF, во Франции, Sрring-8 в Японии), которые в несколько раз превосходят его по времени жизни пучка, по энергии и интенсивности, а также угловой расходимости. Деление на поколения достаточно условное, но по основным параметрам источники разных поколений различаются примерно на порядок. Например, у первых источников время жизни электронов в кольце составляло около часа, у второго поколения - 10 ч, у третьего приближается к 100 ч.
Тематика работ по медицине с использованием СИ значительно шире, чем будет рассмотрено здесь. Сюда можно отнести разнообразные биологические исследования, расшифровку структуры белка, создание новых лекарственных препаратов и многое другое. Однако мы опускаем эти вопросы, сделав упор на применении СИ в практической медицине. Более того, сконцентрируемся на тех задачах, решению которых лучше всего соответствуют возможности первого в России специализированного синхротронного источника в РНЦ КИ.
Лучи диагностируют…
Сразу после открытия К.Рентгеном Х-лучей (1895) началось их практическое использование в медицине, главным образом для получения изображений внутренних органов. Впоследствии очень важную роль сыграло появление компьютеров, способных обрабатывать большой объем информации, которая заключена в рентгеновских снимках, а также детекторов для регистрации рентгеновских квантов. В результате были созданы рентгеновские компьютерные томографы, позволившие получать трехмерные изображения с высоким пространственным разрешением.
Клинические применения рентгеновского излучения разнообразны [1]. К ним относятся коронарная ангиография и микроангиография, лимфография, томография мозга и сосудов, денситометрия костей, микроэлементный анализ и многое другое. Эти же направления, но на более высоком по отношению к современной практике уровне, развиваются на источниках синхротронного излучения в Брукхэвене (США), КЕК в Цукубе (Япония) и других центрах [1]. Более высокий уровень обеспечивается главным образом тем, что кроме обычного метода поглощения применяются другие физические принципы получения изображений, такие как рефракция или малоугловое рассеяние, о чем будет сказано ниже.
Методически представленные на рис.1 направления можно разделить на три основных типа. Во-первых, получение изображений внутренних органов и оценка на этой основе различных патологий. Во-вторых, микроэлементный анализ биожидкостей, биоптатов и др. В-третьих - микролучевая терапия.

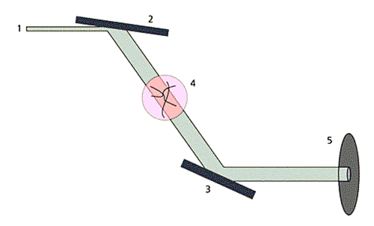

Рис. 1. Схема установки на Курчатовском источнике СИ, иллюстрирующая метод рефракционного контраста. 1 - падающий пучок СИ, 2 - кристалл-монохроматор, настроенный на отражение (511), 3 - кристалл-анализатор, регистрирующий отражение (333), 4 - исследуемый объект, 5 - регистрирующее устройство (детектор на основе ПЗС-матрицы).
Мягкие ткани
Цель маммографического обследования - обнаружение и наблюдение за локальными изменениями плотности в мягкой ткани молочных желез. При этом желательно обнаруживать опухоли с малым изменением плотности (порядка нескольких процентов) и малым размером (менее 0.1 мм), что необходимо для ранней диагностики и лечения заболевания. Для существующих методов, включая обычную рентгеноскопию, это оказывается практически невыполнимой задачей.
Представим теперь, что вместо обычного метода поглощения будет использован метод рефракции излучения на границах объектов с разной плотностью. Таким образом, мы будем измерять изменение (градиент) плотности на границе раздела сред путем регистрации преломленной волны. Новые методы получения изображений, получившие название фазового контраста, если используется изменение фазы, или рефракционной интроскопии, если измеряется преломление, уже широко используются на различных источниках СИ в мире. У нас в России основополагающими по рефракционной интроскопии стали опыты В.А.Соменкова, С.А.Шильштейна с сотрудниками [2]. Первые работы по биологии с использованием СИ по этой тематике выполнялись в Новосибирском институте ядерной физики совместно с Вазиной А.А. и другими биофизиками из Пущино [3].
Для получения изображений по методу рефракционной интроскопии объект помещается внутрь специального прибора, состоящего из двух совершенных кремниевых кристаллов (рис.1). Первый кристалл служит монохроматором излучения, второй - анализатором.
Угловое отклонение пучка на границе воздух-объект в приближении геометрической оптики равно
da = (1 – n)·ctga. (1)
Изменение коэффициента преломления на границе органической ткани с воздухом задается формулой
(1 – n) = 1.5·10–6l2, (2)
где a - угол между пучком и преломляющей поверхностью, n - показатель преломления, l - длина волны, выраженная в ангстремах. Величина рефракционного контраста определяется относительным локальным изменением интенсивности пучка, испытавшего отклонение на угол a. Для цилиндрического объекта наибольший контраст возникает на его краях, поэтому изображения кажутся объемными (см., например, рис.2). Подробный расчет контраста и дозы облучения для рефракционной интроскопии можно найти в [4].
Рис. 2. Изображение древесного листа,
полученное методом рефракционной интроскопии.
Для количественных оценок параметров маммографических диагностических аппаратов используются специально разработанные фантомы, которые представляют собой восковую пластину с различными включениями, имитирующими опухоли. На Курчатовском источнике СИ К.М.Подурец с сотрудниками выполнил эксперимент [5], используя сертифицированный фантом RM156, и показал, что использование рефракционного метода значительно повышает чувствительность метода и позволяет обнаруживать такие объекты, как микрокальцинаты, кальцинированные сосуды и опухоли в несколько раз меньшего размера, чем при стандартной, абсорбционной съемке (см. рис.3). Новый тип контраста в сочетании с высоким качеством пучка синхротронного излучения дает возможность не только повысить информативность изображений, но и значительно снизить дозовую нагрузку на пациента. Было также установлено, что если слегка пожертвовать информативностью изображений за счет уменьшения времени экспозиции, удается при стандартном уровне обнаружения признаков заболевания дополнительно снизить дозу облучения при обследовании.
Рис. 3. Изображения фрагментов фантома, моделирующих микрокальцинаты (а), кальцинированный сосуд (б) и опухоль (в).
Важная часть этой работы - разработка и создание детекторов нового типа для получения изображений, потому что обычная рентгеновская пленка неадекватна новым диагностическим методам. И дело здесь не только в том, что рентгеновская пленка создает некоторые неудобства в работе, связанные с проявкой и др. Для получения более качественных изображений, особенно трехмерных, необходимы более совершенные устройства, позволяющие сразу вводить информацию в компьютер и выполнять обработку данных. Поэтому специально для таких задач Н.К.Кононовым и др. в РНЦ КИ совместно с Институтом ядерных исследований (ИЯИ) РАН были разработаны детектирующие системы на основе ПЗС-матриц [6].
Маммографические исследования с использованием синхротронного излучения ведутся на различных источниках СИ в разных странах, например в Триесте (Италия) [7], в Брукхэвене (США) [8] и др., причем с помощью разных модификаций метода рефракционной интроскопии. Например, вместо двухкристалльной схемы применяют однокристалльную (без кристалла-анализатора). В этом случае изображение по методу поглощения получается при минимальном расстоянии между объектом и детектором, а рефракционное - при значительном удалении детектора от образца.
