Примерами STEP-средств могут служить продукты компаний STEP Tools, EPM Technology AS, TNO и др.
Например с помощью программ ST-Developer компании STEP Tools реализуют SDAI-интерфейс на языках C, C++, Java, IDL/Corba, интерфейс Express-моделей к SQL базам данных и графическому ядру ACIS машиностроительных CAD-систем, осуществляют тестирование Express-моделей, генерируют модели на языке Express-G.
Ряд STEP-средств предлагает Национальный институт стандартов и технологий США (NIST). Это средства оперирования обменными файлами и Express-моделями, трансляции моделей в C++ и IDL представления.
Компания Rational Rose предлагает транслятор Express-моделей в UML-представление.
Программные средства компании EPM Technology AS, составляющие систему EDM (Express Data Manager), характеризуются разнообразием выполняемых функций. Так, программа EDMdeveloperSeat поддерживает базу данных с Express-моделями, EDMvisualExpress осуществляет визуализацию моделей с помощью расширения языка Express-G, EDMmodelChecker служит для диагностики допущенных нарушений правил языка Express.
Технологии распределенных вычислений и их программное обеспечение используются, но не являются специфичными в CALS-приложениях. Поэтому основными компонентами ПО CALS являются системы PDM (или их развитие в виде систем CPC и PLM) и интерактивные электронные технические руководства (IETM).
Системы PDM предназначены преимущественно для информационного обеспечения проектирования — упорядочения информации о проекте, управления соответствующими документами, включая спецификации и другие виды представления данных, обеспечения доступа к данным по различным атрибутам, навигации по иерархической структуре проекта. В ряде систем PDM поддерживаются информационные связи не только внутри САПР, но также с производственной и маркетинговой документацией. Аналогичные системы, в большей мере ориентированные на управление информацией в системах типа ERP, SCM, CRM и т.п., часто называют системами EDM (Enterprise Data Management).
В последнее время усилия многих компаний, производящих программно-аппаратные средства автоматизированных систем, направлены на создание систем электронного бизнеса (E-commerce). В основе развитых систем E-commerce лежит управление данными на протяжении всего жизненного цикла изделий, т.е. CALS-технологии, средства PDM и CPC.
Среди систем E-commerce различают системы B2C и B2B.
Система B2C (Business-to-Customer) предназначена для автоматизации процедур взаимоотношений предприятия с конечными потребителями его продукции, чаще всего это взаимоотношения юридического лица с физическими лицами (покупателями товаров).
Но значимость систем E-commerce отнюдь не определяется организацией электронной торговли путем размещения на сайтах Internet витрин товаров и услуг. Цель электронного бизнеса заключается в объединении в едином информационном пространстве информации, во-первых, о возможностях множества организаций, специализирующихся на предоставлении различных услуг и на выполнении тех или иных процедур и операций по проектированию и изготовлению заказанных изделий, во-вторых, о запросах на использование этих услуг и заказах на поставки изделий и полуфабрикатов. В отличие от B2C такие E-commerce системы называют системами B2B (Business-to-Business). Эти системы автоматизируют процедуры взаимодействия юридических лиц друг с другом, более конкретно, системы B2B автоматизируют процессы обмена информацией между компаниями-партнерами.
Возникает задача создания единого информационного пространства, в котором функционируют автоматизированные системы управления взаимодействующих предприятий. Системы управления данными в интегрированном информационном пространстве называют системами CPC.
Технология интегрированного информационного пространства и управления данными CPC — технология взаимодействия производителей, поставщиков и покупателей на различных этапах жизненного цикла изделий, направленная на оптимальное удовлетворение потребностей заказчиков в продукции и услугах. Благодаря более высокой степени специализации предприятий, проектированию под заказ, комплексному учету затрат на проектирование, изготовление, доставку продуктов можно минимизировать временные и финансовые затраты при высоком качестве изделий. Чтобы использовать эти возможности, требуются специальные системы CPC, главное назначение которых — обеспечивать информационную согласованность действий всех участников процесса создания продукции. В CPC учитывается, что число участников в цепи поставок может быть весьма значительным, причем состав участников непостоянен, а определяется исходя из конкретных задач и условий. Для эффективного управления процессами на протяжении всего жизненного цикла продукции все участники должны пользоваться доступными для правильного восприятия, интерпретации и исчерпывающе полными данными.
Системы CPC интегрируют функции таких систем, как SCM, CRM, а также часть функций систем PDM, CAD/CAM и ERP.
В большинстве автоматизированных систем для обменов данными внутри системы используют те или иные форматы, или не являющиеся унифицированными, или признанные в ряде систем лишь как стандарты де-факто. Языки типа Express используют для межсистемных обменов и представления многократно используемых данных в общих базах данных, для выполнения роли внутренних форматов они неудобны. Поэтому в прикладные автоматизированные системы для связей с общей информационной CALS-средой должны быть включены конверторы для взаимных преобразований внутренних форматов данных в STEP-форматы. Такие конверторы также относят к программному обеспечению CALS-технологий.
В PDM разнообразие типов проектных данных поддерживается их классификацией и соответствующим выделением групп с характерными множествами атрибутов. Такими группами данных являются аспекты описания, т.е. описания изделий с различных точек зрения. Для большинства САПР машиностроения характерными аспектами являются свойства компонентов и сборок (эти сведения называют Bill of materials — BOM), модели и их документальное выражение (основными примерами могут служить чертежи, 3D модели визуализации, сеточные представления для конечно-элементного анализа, текстовые описания), структура изделий, отражающая взаимосвязи между компонентами и сборками и их описаниями в разных группах.
Вследствие большого объема проектных данных и наличия ряда версий проектов PDM должна обладать развитой системой поиска нужных данных по различным критериям.
2. Примеры PDM
В настоящее время (2010 г.) наиболее известными PDM-системами являются ENOVIA и SmarTeam (Dessault Systemes), Teamcenter (Unigraphics Solutions), Windchill (PTC), mySAP PLM (SAP), BaanPDM (BAAN) и российские системы Лоцман:PLM (Аскон), PDM StepSuite (НПО "Прикладная логистика"), Party Plus (Лоция Софт).
Основные разработчики САПР в машиностроении считают целесообразным предлагать комплексные системы PLM, в состав которых входят как модули CAD/CAM/CAE, так и PDM.
Так, компания Dessault Systemes создает систему ENOVIA на базе приобретенной PDM ProductManager. ENOVIA предназначена для моделирования и управления данными об изделиях, процессах и ресурсах на различных этапах жизненного цикла промышленной продукции от концептуального проектирования до эксплуатационного обслуживания. Это распределенная на базе Web-технологий система управления данными, способствующая интеграции систем проектирования, производства и управления внутри предприятия и позволяющая отдельным фирмам объединяться в виртуальные предприятия. Управление проектами и изменениями данных, их распределение, интерфейс с системами ERP — далеко не полный перечень функций этой системы.
Кроме ENOVIA, Dessault Systemes развивают систему SmartTeam. В базовый комплект системы SmarTeam входят модуль создания и редактирования моделей, СУБД (Interbase или Oracle), визуализатор, модуль сопряжения с различными САПР (в список входят SolidWorks, MDT, Inventor, Microstation, Solid Edge, AutoCAD 14). Базовый комплект может расширяться путем добавления модулей документооборота, интеграции с ERP, SCM и CRM-системами, взаимодействия с партнерами через Internet и др. Состав системы SmarTeam и ее связи с CAD и ERP-системами иллюстрирует рис. 1.
Создаваемая в среде SmarTeam информационная модель объекта состоит из двух частей. Одна часть служит для описания состава изделия (в виде дерева), его структуры (в виде файлов с данными о сборках), геометрии и материала деталей. Другая часть содержит данные о технологических процессах изготовления объекта в виде дерева операций и переходов и автоматически формируемой технологической документации.

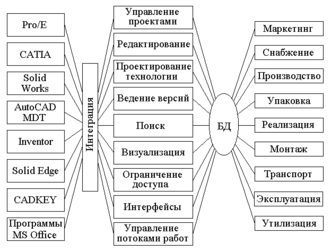

Рис. 1. Состав системы SmarTeam
Unigraphics Solutions осуществила преобразование систем iMAN и Metaphase в новую PDM Teamcenter. В этой PDM имеются подсистемы управления данными на стадиях проектирования и производства.
Компания PTC располагает двумя системами PDM — это Pro/Intralink и более современная Windchill. Система Windchill основана на использовании Internet и Web-технологий для информационного взаимодействия многих предприятий и потому может позиционироваться как система CPC. Windchill охватывает все этапы проектирования, выполняет функции, которые присущи системам документооборота, управления проектами, конфигурацией и изменениями проектных данных. Системы CPC функционируют в гетерогенной среде, охватывающей пространство, не ограниченное рамками отдельных предприятий и корпораций. Система CPC, отвечая на запросы пользователей, может собирать необходимые данные из web-сайтов, баз данных ERP или PDM систем и, преобразуя в единый формат, предоставляет их пользователю. Имеются возможности планирования и моделирования производственных и логистических процессов.
В SolidWorks используется PDM/Works, в SolidEdge — заимствованная система управления документами SharePoint Portal Server.
Компания Consistent Software разрабатывает оригинальную PDM-систему OutdoCS PDM и предлагает комплексную систему PartY Plus, разработанную фирмой Лоция Софт. Система PartY Plus предназначена для управления информацией об изделиях, проектах, сооружениях на протяжении всех этапов их жизненного цикла. PartY Plus включает в себя три основных продукта, которые могут использоваться как автономно, так и совместно — это PDM PartY, система управления документами DOCS Open, управления документооборотом и бизнес-процессами LS Flow. В качестве СУБД нужно использовать одну из систем Sybase Adaptive Server, MS SQL Server или Oracle.
На роль PDM претендует система ведения архива технической документации и управления проектными данными Search белорусской фирмы Интермех. Search выполняет функции: хранение документов (чертежи, спецификации, руководства и др.), поиск и доступ к ним, управление версиями документов и изменениями в них, визуализация структуры изделий в виде дерева связей, поддержка групповой работы над проектом (редактирование, маршрутизация документов), формирования различного рода справок и отчетов, регулирование прав доступа к архиву, импорта данных из внешних баз. Архив создается на базе СУБД Oracle или InterBASE (компания Borland). Обеспечивается удаленный доступ к архиву с помощью Web-браузеров. В системе имеются редактор спецификаций, редактор извещений об изменениях в проекте, модуль доступа к документам, расположенным на других узлах сети, база данных (электронный архив), текстовый редактор, объединенные с чертежной системой. Search "понимает" внутренний язык AutoCAD. Для ее использования необходима СУБД Interbase (компания Borlabd).
Белорусская компания Омегасофтвер разработала систему Omega Production, в которой предусмотрены структурирование данных об изделиях, технологических процессах, оснастке и оборудовании, управление документами и документооборотом, управление конфигурацией изделий, контроль изменений, вносимых в проект, интерфейс с другими САПР. Кроме того, в Omega Production имеются модули оперативного управления производством, контроля качества продукции, управления запасами и поставками материалов и комплектующих, что характерно для логистических систем. Следовательно, Omega Production может служить основой для интеграции систем проектирования и управления предприятием.
3. Этапы жизненного цикла изделий и промышленные автоматизированные системы
Жизненный цикл изделий (ЖЦИ) включает ряд этапов, начиная от зарождения идеи нового продукта до его утилизации по окончании срока использования. К ним относятся этапы маркетинговых исследований, проектирования, технологической подготовки производства (ТПП), собственно производства, послепродажного обслуживания и эксплуатации продукции, утилизации.
На всех этапах жизненного цикла имеются свои целевые установки. При этом участники жизненного цикла стремятся достичь поставленных целей с максимальной эффективностью. На этапах проектирования, ТПП и производства нужно обеспечить выполнение требований, предъявляемых к производимому продукту, при заданной степени надежности изделия и минимизации материальных и временных затрат, что необходимо для достижения успеха в конкурентной борьбе в условиях рыночной экономики. Понятие эффективности охватывает не только снижение себестоимости продукции и сокращение сроков проектирования и производства, но и обеспечение удобства освоения и снижения затрат на будущую эксплуатацию изделий. Особую важность требования удобства эксплуатации имеют для сложной техники, например, в таких отраслях, как авиа- или автомобилестроение.
Достижение поставленных целей на современных предприятиях, выпускающих сложные технические изделия, оказывается невозможным без широкого использования автоматизированных систем (АС), основанных на применении компьютеров и предназначенных для создания, переработки и использования всей необходимой информации о свойствах изделий и сопровождающих процессов. Специфика задач, решаемых на различных этапах жизненного цикла изделий, обусловливает разнообразие применяемых АС.

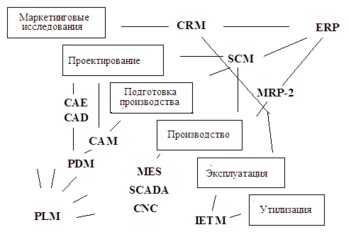

На рис. 2 указаны основные типы АС с их привязкой к тем или иным этапам жизненного цикла изделий.
