Выгоды Клиентов

Управляемый по спецификации подход для проектирования композитных материалов...

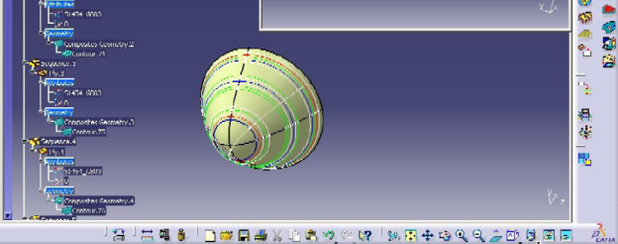

Модуль CATIA-CPD, подобно каждому CATIA V5 продукту, как CATIA P3 решение, является решением базирующемся на управлении процессами. Это предоставляет все лучшие инструменты позволяющие гарантировать качественное проектирование.

Базируемый на опыте CATIA в высоко-технологичной области композиционных материалов, модуль CATIA-CPD предоставляет уникальное, интуитивное решение, которое помогает пользователю сконцентрироваться на проекте, а не на инструменте.

Поддержка специфических геометрический конфигурации...

Вследствие своих геометрических параметров, многие композитные детали требуют комплексного подхода и сложного проектирования.

Модуль CATIA-CPD и сопутствующие композитые приложения CATIA V5 могут справиться с задачей полного цикла технической подготовки производства изделий из композитных материалов:

- создается библиотека материалов с учетом предельных деформаций, используются ортотропные материалы,

- задается структура армирования (ориентация волокон, раскладка слоев, зоны переходов, которые формируются автоматически по толщинам слоев, зоны сотового заполнителя, и т.п.),

- физические слои (ткани) подвергаются конечно-элементному анализу на возможность деформации без складок (гофров),

- принимаются решения о выполнении подрезов и осуществляется повторный контроль возможности деформаций,

- законченные данные по слоям передаются в конечно-элементный анализ прочности с учетом нагрузок и закреплений,

- после расчетов выполняется развертка слоев и оформление специальных композитных чертежей,

- для раскроя и лазерной резки необходимые данные могут выводиться в dxf-формате.

Важная особенность композитых приложений CATIA V5 – это способность к созданию и поддержке правил повторного использования построений (методов) и контрольных проверок (это элементы базы знаний CATIA V5 – knowledgeware), позволяющие принять во внимание индустриальные стандарты и накопить корпоративное ноу-хау.

Заключение

В мире насчитывается более 16 000 пользователей системы CATIA, в их числе - компании Boeing (около 8000 рабочих мест), British Aerospace Military Aircraft (использует CATIA при проектировании, изготовлении, сборке и эксплуатации истребителей Harrier и Hawk), корпорация General Dynamics Electric Boat (с помощью системы проектирует новое поколение подводных лодок для ВМС США), Delta Marine, Meyer Werft, GEC Ahlstam, Mercedes, BMW, Chrysler, General Motors, Peugeot, Volvo, Fiat, Motorola, Electrolux и др.

В качестве полнофункциональной системы автоматизированного проектирования, испытания и изготовления новой серии автомобилей модели Matiz на автомобильном заводе UzDaewoo выбрали CATIA Solutions v. 4 корпорации IBM. На заводе установлены рабочие места CATIA на платформе IBM RS/6000 (модель 44P).

Поставку и инсталляцию системы осуществила компания North-West Group (NWG, www.ibm.com/ru), она же выполнила обучение пользователей.

В России система CATIA используется более чем на 50 предприятиях, среди них “Алтайдизель”, “Белэнергомаш”, ВАЗ, ГАЗ, ГосНИИАС, завод им. Миля, МАПО МиГ, НИИЭФА, Подольский машиностроительный завод.

Источники

1. http://cadnews.jimdo.com/catia.php

2. http://mskd.ru/?id.50293.soft.Dassault_Systemes_CATIA_V5_R19_SP4

3. http://plmpedia.ru/wiki/CATIA

4. http://ru.wikipedia.org/wiki/CATIA

5. http://www.bee-pitron.ru/ru/left/mash/DassaultSystemes/CATIA/index.shtml

6. http://www.catia.ru/

7. http://www.catia.ru/productsNEW.htm

8. http://www.catia.spb.ru/index.jsp
