Пользователи могут осуществлять модификации, изменяя создаваемые элементы конструкции и технологические свойства или же путем прямой геометрической манипуляции.
Когда конструктор меняет описание детали, система автоматически обновляет геометрию.
Гибкое решение…

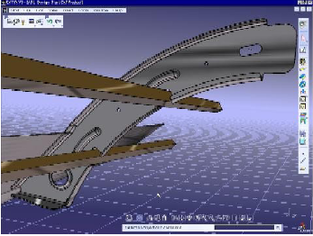

Generative Aerospace Sheetmetal Design позволяет дизайнерам переключаться с одного представления данных – твердотельного или поверхностого – на другое в любое время.
Пользователи могут создавать и модифицировать модели в 3D представлении и развертке.
Возможен более гибкий подход к проектированию, когда конструктор изначально задает черты и размеры детали. Впоследствии всегда есть возможность уточнить деталь, добавлять отверстия и вырезы, а также дополнительные компоненты и операции.
3.2 CATIA/DELMIA Plant Layout 2
Основные возможности продукта
- Оптимизированный пользовательский интерфейс для удобного управления размещением компонентов проектной модели
- Развитые возможности для нужд проектирования промышленных объектов
- Быстрые изменения проекта через расширенный набор инструментов модификации
- Включение параметрического каталога с таблицами спецификации для подбора размеров оборудования во время размещения
- Анализ геометрических конфликтов между проектными объектами и возможность замены оборудования
- Анализ резервируемых площадей для определения ресурсов, используемых в каждой производственной зоне
- Возможности преобразования из 2D в 3D, которые позволяют инженерам повторно использовать имеющиеся 2D данные и чертежи
- Создание настраиваемых пользователем спецификаций производственных зон.
Развитые возможности проектирования промышленных объектов…
Модуль CATIA Plant Layout 2 позволяет пользователю создавать макеты расположения заводов путем определения строений, основных производственных зон, вплоть до индивидуальных рабочих мест.
Это осуществляется путем простого создания объемов, стен, ограждений в режиме вытягивания элементов построения для улучшения визуализации.
В пределах завода создаются подобласти для коммуникаций, оборудования, рабочих мест, конвейеров. Система допускает иерархический подход, включая разделение пространства границами, использование составных зон из множества частей и так далее. Пользователь может использовать привязку к трехмерной координатной сетке для удобства расположения компонентов.
Модуль CATIA Plant Layout 2 позволяет пользователю резервировать пространство для изделий и ресурсов (оборудование, наборы инструментов, роботы и так далее). Эти действия могут быть выполнены даже для еще не спроектированных изделий и ресурсов.
Ускоренное проектирование под нужды завода…
Помимо стандартного набора Windows команд, как copy and paste, модуль CATIA Plant Layout 2 предоставляет расширенные возможности, такие, как: перемещение, выравнивание границ, зеркальное отображение, эквидистанта к объекту, привязка к элементу чертежа. Все это позволяет пользователю быстро сделать первичный проект и затем быстро модифицировать его в соответствии
с возникшими изменениями.
Параметрический каталог облегчает масштабирование оборудования…
Модуль CATIA Plant Layout 2 поставляется c базовым каталогом стандартного оборудования.
Параметризированная природа его составляющих позволяет пользователю задавать размеры каждого компонента при использовании в проекте. Параметры в этом каталоге могут быть импортированы, экспортированы и отредактированы как стандартные табличные файлы в Microsoft Excel.
Пользователи могут изменять любое оборудование, содержащееся в базовом каталоге, и даже создавать собственный каталог геометрии деталей (к примеру, используя модуль CATIA Part Design).
При использовании совместно с модулем CATIA Systems Routing 2, модуль CATIA Plant Layout 2 позволяет пользователю изменять представление компонентов из пространства резервирования в действительное 3D представление оборудования и из направляющих траекторий в фактическую систему коммуникаций и деталей.
Анализ занимаемых площадей …
Отчеты, создаваемые в формате графических диаграмм Excel, могут быть легко настроены для обеспечения пространственного анализа с учетом площадей основания оборудования.
Обнаружение геометрических конфликтов и возможность замены оборудования…
При использовании совместно с модулем CATIA Space Analysis, модуль CATIA Plant Layout 2 позволяет пользователям перемещать оборудование в пределах завода без конфликтов. Используя модуль CATIA Plant Layout 2 с модулем CATIA DMU Fitting Simulator 2, замена заводского оборудования может быть смоделирована в пакетном режиме. Это помогает пользователям заранее подготовить процедуры, которые понадобятся при замене имеющегося оборудования путем сложного передвижения.
Возможности перехода из 2D в 3D…
Инженеры могут повторно использовать существующие чертежи завода и его оборудования (включая имеющиеся данные и DXF) для определения площадей, занимаемых оборудованием. Функциональные возможности позволяют пользователю развивать проект из 2D в 3D, повторно используя предыдущую работу, и получать преимущество от работы в трехмерном пространстве при решении задач территориальной организации завода.
3.3 CATIA Generative Shape Design – проектирование поверхностей
Позволяет конструировать сложные формы на основе сочетания проволочного каркаса и многочисленных разнообразных поверхностей. Включает в себя инструменты накопления и повторного использования найденных решений.
Обзор продукта
Модуль проектирования поверхностей CATIA (GSD) позволяет конструировать сложные формы на основе сочетания проволочного каркаса и многочисленных разнообразных поверхностей с полным деревом спецификаций (истории построения). Система предоставляет набор инструментов для создания и модифицирования поверхностей, использующихся при проектировании изделий сложной формы. Объектно-ориентированный подход и интуитивный интерфейс создают продуктивную среду для дизайна «с нуля», позволяющую создавать и повторно использовать геометрические элементы и методы построения.
База знаний и совокупность функциональных характеристик, входящих в состав GSD обеспечивают пользователю все возможности для быстрого конструирования сложных поверхностей. При необходимости функции GSD могут быть дополнены инструментами сложных деформаций поверхностей модуля GSO.
Основные характеристики
- Обширный выбор инструментов ассоциативного проектирования поверхностей.
- Редактор геометрии облегчает проектирование и ускоряет внесение изменений.
- Интеграция с твердотельным модулем и средствами проектирования свободных поверхностей для разработки деталей сложной формы.
- Быстрое проведение изменений
- Гибкая 3D параметризация получаемой геометрии
- Возможность повторно применять полученную геометрию поверхностей в разных моделях, делая доступной параллельное проектирование
Главные достоинства продукта
Инструменты проектирования поверхностей в GSD…
Модуль проектирования поверхностей GSD содержит полный набор средств для проектирования сложных форм. В его состав входят элементы проволочного каркаса: точка, линия, плоскость, разные типы окружностей, сплайн, параллельные кривые, кривые для 3D соединений, спираль, кривые пересечения и проекций.
Функции построения стандартных и сложных поверхностей включают в себя следующие типы: смещения, вращения, кинематические, эквидистантные и поверхности зашивки. Все типы элементов поверхностного моделирования могут быть подвергнуты ассоциативным трансформациям, включая симметрию, масштабирование, перемещение, аффинные преобразования, экстраполяцию и сопряжение.
Еще одним примером интелектуальных функций является команда Adaptive Sweep. Она позволяет проектировать сложные поверхности.
Комбинирование поверхностей… GSD позволяет использовать сразу несколько поверхностей при операциях объединения, обрезки, обрезки с объединением.
Редактор структуры геометрии…
Редактор структуры геометрии GSD облегчает процесс проектирования и ускоряет внесение корректив. Изменение данных на основе спецификаций может осуществляться посредством функций «Вырезать», «Копировать», «Вставить», «Переместить», «Редактировать».
Редактор отдельных элементов способен приближать и перемещать элементы поверхности, в которые нужно внести правки. Дизайн поверхности может быть по-разному представлен, например, в виде схемы/дерева Windows Explorer или в виде V-образного дерева/спецификации CATIA V4. При этом наглядно видны все связи между элементами.
Интеграция с системой CATIA…
Поверхности и обшивка GSD могут быть интегрированы с CATIA-дизайн элементов и CATIA FreeStyle для дизайна составных частей. Формы можно конструировать, применяя контекст деталей и составных. Если требуется внести коррективы по дизайну, пользователь имеет возможность контролировать модификационный процесс. Система FreeStyle дополнена функцией дизайна каркаса.
Повторное использование Геометрии Поверхности…
GSD может повторно использовать одну и ту же геометрию поверхности во многих деталях, обеспечивая таким образом параллельную работу. Способность повторно использовать геометрию поверхности путем создания линка на существующую поверхность позволяет в процессе работы применять методологию мастер-модели.
Контроль за изменениями…
Некоторые функции GSD позволяют осуществлять эффективный контроль за внесение правок в дизайн. Например, кривая или оболочка (даже не изотопологическая), использованные в одной из функций, могут замещаться; Из нескольких элементов можно составить один для облегчения восприятия дизайна и ускорения процесса внесения правок.
-

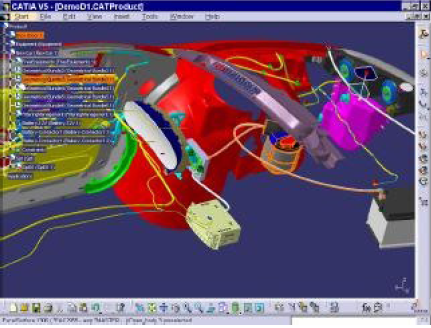

CATIA PLM Express – проектирование электрических жгутов
Уникальное проектирование крупномасштабных электрических систем в составе виртуального продукта. Проектирование крупномасштабных электрических систем требует особого подхода для экономии времени и обеспечения надлежащего качества конструкции. Использование физических прототипов дорого, чревато ошибками, выявляющимися лишь в ходе последующего производства, и предоставляет мало возможностей для модификации.
Обзор
«CATIA-проектирование электрических жгутов» – это ориентированное на процесс решение, предназначенное для проектирования систем электропроводки на основе логических спецификаций. Решение интегрировано с производством жгутов.
Моделирование физического представления электропроводки в 3D сокращает время проектирования и повышает общее качество электрических систем.
Достоинства
- Сокращение времени проектирования; подход, ориентированный на процесс;
- Повышение общего качества сложных систем электропроводки с помощью специализированных приложений, что позволяет обеспечить развертывание крупномасштабных электрических систем и проводить проверки конструкции, на основе заложенных правил;
- Упрощение подготовки к производству: предложения по дизайну и детализированная модель конструкции представляются в цифровом виде;
- Предупреждение внесения возможных изменений в конструкцию за счет утверждения конструкции жгута внутри виртуального изделия: проблемы обнаруживаются в цифровой, а не в реальной модели.
Ключевые характеристики
- Детальное представление конструкции жгута в цифровом виде в соответствии с функциональными или монтажными спецификациями: трехмерная модель конструкции жгута учитывает логические спецификации и производственные ограничения.
- Широкие и простые в использовании возможности для прокладки жгутов в сложных 3D моделях, при наличии ассоциативности между механической сборкой и конструкцией жгута.
- Формирование и повторное использование корпоративных технологий и правил шаг за шагом для обеспечения корректности на каждом этапе процесса.
- Работа с использованием специализированных, «электрических» объектов (оборудование, разъемы, контакты), оплеток (лента, гофрированные трубы), крепежных и установочных элементов (хомуты, панели), проводов и кабелей.
3.5 CATIA Composites Design Проектирование изделий из композитных материалов.
Интуитивное проектирование высококачественных композитных деталей, с учетом технологических особенностей.
Краткий обзор продукта
Модуль для проектирования композитных материалов CATIA–CPD – является современным решением, которое позволяет изготовителям, - от авиастроения до автомобильного производства или производителя товаров потребления - уменьшить время нужное для проектирования композитных деталей и изделий из них. Это дает инструменты, чтобы покрыть предварительные и детальные фазы проекта, принимая во внимание, даже в стадии разработки, требования к технологическим особенностям продукта.
CATIA-CPD предоставляет уникально мощное проектирование композитных материалов со всеми преимуществами архитектуры CATIA V5: сквозная интеграция, база знаний knowledgeware и простой в использовании интерфейс.
Основные моменты
Использования спецификаций, управляющих проектированием композитов. Поддержка управления производственными параметрами в ранней стадии проекта. Единая CATIA V5 инфраструктура и интеграция с другими приложениями.
