Порты InfiniBand (коммутатор Voltaire ISR-6000)

Подобно PCI Express, Infiniband использует двунаправленную последовательную шину. Базовая скорость — 2,5 Гбит/с в каждом направлении, применяются порты, состоящие из групп в 1x, 4x и 12x базовых двунаправленных шин (англ. lanes). Существуют режимы Single Data Rate (SDR) - работа с базовой скоростью, Double Data Rate (DDR) - битовая скорость равна удвоенной базовой и Quad Data Rate (QDR) - соответственно, утчетверенной. В настоящий момент применяются, чаще всего порты 4x DDR. Основное назначение Infiniband — межсерверные соединения, в том числе и для организации RDMA (Remote Direct Memory Access).

Пропускная способность приведена в таблице 3.

Табл.3 Пропускная способность интерфейса Infiniband, raw / data

Infiniband используется следующими протоколами и API:

RDMA (англ. Remote Direct Memory Access) — группа протоколов удалённого прямого доступа к памяти, при котором передача данных из памяти одного компьютера в память другого компьютера происходит без участия операционной системы, при этом исключается участие CPU в обработке кода переноса и необходимость пересылки данных из памяти приложения в буферную область ОС, то есть данные пересылаются напрямую на соответствующий сетевой контроллер.

uDAPL (англ. User Direct Access Programming Library) — библиотека API для абстрактного транспорта прямого доступа (англ. Direct Access Transport, DAT). uDAPL (и другие API — в частности kDAPL — kernel DAPL) разрабатывается и поддерживается организацией DAT Collaborative.

IPoIB (IP over Infiniband) — группа протоколов, описывающих передачу IP-пакетов поверх Infiniband:

RFC 4390 Dynamic Host Configuration Protocol (DHCP) over InfiniBand

RFC 4391 Transmission of IP over InfiniBand (IPoIB)

RFC 4392 IP over InfiniBand (IPoIB) Architecture

SRP (англ. SCSI RDMA Protocol) — протокол обмена данными между SCSI-устройствами с использованием RDMA.

DDP (англ. Direct Data Placement): RFC 4296 The Architecture of Direct Data Placement (DDP) and Remote Direct Memory Access (RDMA) on Internet Protocols

SDP (англ. Socket Direct Protocol) — протокол установления виртуальных соединений и обмена данными между сокетами поверх Infiniband, передача данных не использует TCP стек ОС, однако использует IP-адреса и может использовать IPoIB для их разрешения.

Тесты производителей показывают пропускную способность на уровне MPI около 800 МБ/сек и время задержки 1—7 мкс.

Топология: коммутируемая с использованием Fat Tree для больших конфигураций, существующие коммутаторы поддерживают большое количество портов.

Программное обеспечение: драйверы от производителей аппаратных средств, различные библиотеки MPI как коммерческие так и открытые.

Корпорацией Oracle Corporation был разработан специальный протокол RDS, ориентированный на работу с этой шиной.

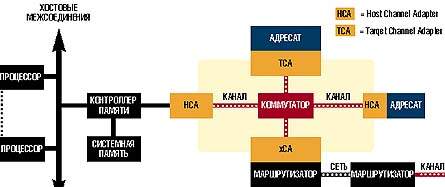

Шина InfiniBand имеет архитектуру приведенную на рисунке 2.

Рисунок 2. Архитектура InfiniBand

2. Внешние шины

2.1 USB

USB (англ. Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике.

Кабель USB состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки/экрана.

Шина строго ориентирована, имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства». Шина имеет древовидную топологию, поскольку периферийным устройством может быть разветвитель (hub), в свою очередь имеющий несколько нисходящих разъемов «от хоста». Соединение 2 компьютеров — или 2 периферийных устройств — пассивным USB кабелем невозможно. Существуют активные USB кабели для соединения 2 компьютеров, но они включают в себя сложную электронику, эмулирующую Ethernet адаптер, и требуют установки драйверов с обеих сторон.

Устройства могут быть запитаны от шины, но могут и требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.

USB поддерживает «горячее» подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

2.1.1 USB 2.0

Спецификация выпущена в апреле 2000 года. USB 2.0 отличается от USB 1.1 введением режима Hi-speed.

Для устройств USB 2.0 регламентировано три режима работы:

• Low-speed, 10—1500 Кбит/c (используется для интерактивных устройств: клавиатуры, мыши, джойстика)

• Full-speed, 0,5—12 Мбит/с (аудио-, видеоустройства)

• Hi-speed, 25—480 Мбит/с (видеоустройства, устройства хранения информации)

2.1.2 USB 3.0

Новый стандарт на порядок превосходит предел в 480 Мбит/с для USB 2.0, устанавливая планку теоретической максимальной скорости передачи данных на отметке в 4.8 Гбит/с. Естественно, стоит отдавать себе отчет в том, что реальная производительность будет несколько ниже заявленной. К тому же контроллеры USB 3.0 пока еще несовершенны, и вряд ли при коммерческом старте потенциал технологии будет реализован полностью. Тем не менее, существующие уже сегодня образцы достигают отменных скоростных характеристик. Например, 27 Гб HD фильм копируется на скорости 3.2 Гбит/с чуть более чем за минуту, тогда как с USB 2.0 при прочих равных условиях необходимо 15 минут.

В отличие от предыдущих реализаций интерфейса, в которых поддерживалась лишь одна операция единовременно, USB 3.0 может производить чтение и запись данных в двух направлениях независимо. Это было достигнуто добавлением по паре выделенных SuperSpeed линий как для передачи, так и для приема данных. Таким образом, общее число каналов возросло с четырех у USB 2.0 до девяти, если считать отдельную землю USB 3.0.

Кроме того, был усовершенствован и протокол работы Universal Serial Bus. Хотя понятия "хост" и "клиент" остались, отныне общение между контроллерами происходит на более интеллектуальном уровне. Если раньше хост в ожидании начала передачи данных мог постоянно посылать нескончаемые запросы клиенту, теперь происходит ожидание специального сигнала на начало процесса от самого подключенного устройства.

Новая сигнальная схема, упомянутая выше, предполагает так же и то, что при отсутствии активности клиентских устройств, контроллер больше не будет, посылая запросы на поиск необходимого для передачи трафика, расходовать лишнюю энергию. Также было снижено минимально возможное для работы напряжение с 4.4 В до 4.0 В. С другой стороны, с 500 мА до 900 мА был поднят порог максимально допустимого тока, пропускаемого шиной, что должно расширить круг поддерживаемой периферии и дать возможность определенным классам устройств отказаться от внешнего питания. В качестве бонуса можно ожидать и более быструю зарядку мобильных устройств, аккумуляторы которых получают энергию по USB.

Имеющиеся сегодня устройства, предназначенные для стандарта USB 2.0, будут без проблем функционировать с контроллерами для 3.0 и наоборот. Конечно, для достижения высоких скоростей передачи данных потребуется использование не только соответствующего контроллера, но и подходящего устройства вместе с удовлетворяющим спецификациям кабелем. Подключение же 2.0 устройства в порт 3.0, или 3.0 устройства в 2.0 порт, обеспечит стандартную для USB второго поколения производительность.

С самого начала разработки ставилась цель сохранения обратной совместимости интерфейса со своим предшественником, и потому сам разъем физически не претерпел серьезных изменений — форма и контакты, необходимые для USB 2.0, сохранены на старых местах. Новые, поддерживающие коннект на SuperSpeed скорости линии выведены так, чтобы соприкасаться с контактными площадками только при подключении по USB 3.0

Для того чтобы разнести контакты разных версий USB на безопасное расстояние, потребовалось несколько удлинить коннекторы и разъемы. Также из-за увеличившегося числа проводов толщина USB 3.0 кабеля будет сравнима с Ethernet шнуром.

USB 3.0 работает существенно быстрее 2.0. Конечно, обещанного десятикратного прироста обнаружить не удалось, но тут сама шина не виновата: нет пока устройств на практике способных покуситься на 100% пиковой пропускной способности в 5 Гбит/с. И не факт, что их появление в ближайшее время станет возможным. Однако наличие столь заметного запаса на будущее само по себе очень полезно и приятно — из него прямо проистекает то, что в ближайшие годы шина не устареет. Это тем более важно потому, что... в ближайшие годы ее массовое использование и не начнется.

2.2 IEEE 1394

IEEE 1394 — последовательная высокоскоростная шина, предназначенная для обмена цифровой информацией между компьютером и другими электронными устройствами.

Стандарт 1394 является шинным протоколом, который может подключать до 63 устройств. В отличие от сетей на коаксиальном кабеле или SCSI, устройства IEEE 1394 можно подключать не только последовательно, но и организовывать ветви. Кабель не нужно терминировать резистором, а адреса устройств раздаются динамически без какого-либо участия пользователя.

Интерфейс основан на шести контактах, которые переходят в две витые пары проводов для передачи данных и два провода для питания. Эта конфигурация позволяет подавать напряжение между 8 и 30В с током до 1,5А.

Максимальная длина кабеля от одного устройства к другому составляет 4,5 метра на полной скорости. В то же время, напрямую в цепь можно подключать, максимум, 17 устройств. Замкнутые цепи и петли не позволяются. Впрочем, самые распространённые конфигурации состоят из 1-3 устройств.

Устройства IEEE 1394 организованы по трехуровневой схеме — Transaction, Link и Physical, соответствующие трем нижним уровням модели OSI.

Transaction Layer — маршрутизация потоков данных с поддержкой асинхронного протокола записи-чтения.

Link Layer — формирует пакеты данных и обеспечивает их доставку.

Physical Layer — преобразование цифровой информации в аналоговую для передачи и наоборот, контроль уровня сигнала на шине, управление доступом к шине.

Связь между шиной PCI и Transaction Layer осуществляет Bus Manager. Он назначает вид устройств на шине, номера и типы логических каналов, обнаруживает ошибки.

Данные передаются кадрами длиной 125 мкс. В кадре размещаются временные слоты для каналов. Возможен как синхронный, так и асинхронный режимы работы. Каждый канал может занимать один или несколько временных слотов. Для передачи данных устройство-передатчик просит предоставить синхронный канал требуемой пропускной способности. Если в передаваемом кадре есть требуемое количество временных слотов для данного канала, поступает утвердительный ответ и канал предоставляется.

IEEE 1394a

В 2000 году был утверждён стандарт IEEE 1394а. Был проведён ряд усовершенствований, что повысило совместимость устройств.

Было введено время ожидания 1/3 секунды на сброс шины, пока не закончится переходный процесс установки надёжного подсоединения или отсоединения устройства.

IEEE 1394b

В 2002 году появляется стандарт IEEE 1394b с новыми скоростями: S800 — 800 Мбит/с и S1600 — 1600 Мбит/с. Соответствующие устройства обозначаются FireWire 800 или FireWire 1600, в зависимости от максимальной скорости.

Изменились используемые кабели и разъёмы. Для достижения максимальных скоростей на максимальных расстояниях предусмотрено использование оптики, пластмассовой — для длины до 50 метров, и стеклянной — для длины до 100 метров.

Несмотря на изменение разъёмов, стандарты остались совместимы, что позволяет использовать переходники.

12 декабря 2007 года была представлена спецификация S3200 с максимальной скоростью — 3,2 Гбит/с. Для обозначения данного режима используется также название «beta mode» (схема кодирования 8B10B). Максимальная длина кабеля может достигать 100 метров.

IEEE 1394.1

В 2004 году увидел свет стандарт IEEE 1394.1. Этот стандарт был принят для возможности построения крупномасштабных сетей и резко увеличивает количество подключаемых устройств до гигантского числа - 64 449.

IEEE 1394c

Появившийся в 2006 году стандарт 1394c позволяет использовать кабель Cat 5e от Ethernet. Возможно использовать параллельно с Gigabit Ethernet, то есть использовать две логические и друг от друга не зависящие сети на одном кабеле. Максимальная заявленная длина — 100 м, Максимальная скорость соответствует S800 — 800 Мбит/с.

Стандарт или IEEE 1394b, передаёт данные со скоростью до 54 Мбайт/с в паре с внешним жёстким диском, легко обгоняя другие альтернативы. При работе в качестве сетевого адаптера стандарт 1394b обеспечивает скорость передачи до 400 Мбит/с, которая далеко превосходит Ethernet на 100 Мбит/с.

Стандарт FireWire не идеально подходит для сетевого трафика. При использовании в качестве сетевого интерфейса FireWire имеет существенный недостаток - необходима совместимость с многочисленными приложениями, а не только передача сетевого трафика. Кроме того, IPv4 over 1394 вряд ли оптимизирован под максимальную производительность. К тому же, реализация сети под Windows не может похвастаться хорошей репутацией, в отличие от Unix/Linux.

2.3 SATA

SATA (англ. Serial ATA) — последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса ATA (IDE).

SATA использует 7-контактный разъём (Рисунок 3) вместо 40-контактного разъёма у PATA. SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера, упрощается разводка проводов внутри системного блока.

SATA-кабель за счёт своей формы более устойчив к многократному подключению. Питающий шнур SATA также разработан с учётом многократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; однако современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA-устройств поставляется с двумя разъёмами питания.

Стандарт SATA отказался от традиционного для PATA подключения по два устройства на шлейф; каждому устройству полагается отдельный кабель, что снимает проблему невозможности одновременной работы устройств, находящихся на одном кабеле (и возникавших отсюда задержек), уменьшает возможные проблемы при сборке (проблема конфликта Slave/Master устройств для SATA отсутствует), устраняет возможность ошибок при использовании нетерминированных PATA-шлейфов.

Характеристики
