Основные принципы построения сети
Однопроводной интерфейс 1-Wire , разработанный в конце 90-х годов фирмой Dallas Semiconductor Corp., регламентирован разработчиками для применения в трех основных сферах-приложениях:
приборы в специальных корпусах MicroCAN для решения проблем идентификации, переноса или преобразования информации (технология iButton),
программирование встроенной памяти интегральных компонентов,
системы автоматизации (технология сетей 1-Wire-сетей).
1-Wire-net представляет собой информационную сеть, использующую для осуществления цифровой связи одну линию данных и один возвратный (или земляной) провод. Таким образом, для реализации среды обмена этой сети могут быть применены доступные кабели, содержащие неэкранированную витую пару той или иной категории, и даже обычный телефонный провод. Такие кабели при их прокладке не требуют наличия какого-либо специального оборудования, а ограничение максимальной длины однопроводной линии регламентировано разработчиками на уровне 300м.
Основой архитектуры 1-Wire-сетей, является топология общей шины, когда каждое из устройств подключено непосредственно к единой магистрали, без каких-либо каскадных соединений или ветвлений. При этом в качестве базовой используется структура сети с одним ведущим или мастером и многочисленными ведомыми. Хотя существует ряд специфических приемов организации работы однопроводных систем в режиме мультимастера.
Конфигурация любой 1-Wire-сети может произвольно меняться в процессе ее работы, не создавая помех дальнейшей эксплуатации и работоспособности всей системы в целом, если при этих изменениях соблюдаются основные принципы организации однопроводной шины. Эта возможность достигается благодаря присутствию в протоколе 1-Wire-интерфейса специальной команды поиска ведомых устройств (Поиск ПЗУ), которая позволяет быстро определить новых участников информационного обмена. Стандартная скорость отработки такой команды составляет ~75 узлов сети в секунду.
Благодаря наличию в составе любого устройства, снабженного сетевой версией 1-Wire-интерфейса, уникального индивидуального адреса (отсутствие совпадения адресов для приборов, когда-либо выпускаемых Dallas Semiconductor Corp., гарантируется самой фирмой-производителем), такая сеть имеет практически неограниченное адресное пространство. При этом, каждый из однопроводных приборов сразу готов к использованию в составе 1-Wire-сети, без каких-либо дополнительных аппаратно-программных модификаций. Однопроводные компоненты являются самотактируемыми полупроводниковыми устройствами, в основе обмена информацией между которыми, лежит управление изменением длительности временных интервалов импульсных сигналов в однопроводной среде и их измерение. Передача сигналов, для 1-Wire-интерфейса, асинхронная и полудуплексная, а вся информация, циркулирующая в сети, воспринимается абонентами либо как команды, либо как данные. Команды сети генерируются мастером и обеспечивают различные варианты поиска и адресации ведомых устройств, определяют активность на линии даже без непосредственной адресации отдельных компонентов, управляют обменом данными в сети и т.д.
Стандартная скорость работы 1-Wire-сети, которая составляет 15,4 Кбит/сек, была выбрана, во-первых, с учетом обеспечения максимальной надежности передачи данных на большие расстояния, и, во-вторых, с учетом быстродействия наиболее широко распространенных типов микроконтроллеров, которые в основном должны использоваться при реализации ведущих устройств однопроводной шины. Это значение скорости обмена может быть уменьшено до любого возможного значения благодаря введению принудительной задержки между передачей в линию отдельных битов данных (растягиванию временных слотов протокола). Или увеличено за счет перехода на специальный ускоренный режим обмена (скорость Overdrive - до 125Кбит/сек), который допускается для отдельных типов однопроводных компонентов на небольшой по расстоянию, качественной, не перегруженной другими приборами линии связи.
При реализации однопроводного интерфейса используются стандартные КМОП/ТТЛ логические уровни сигналов, а питание большинства однопроводных компонентов может осуществляться от внешнего источника с рабочим напряжением в диапазоне от 2,8В до 6,0В. Альтернативой применению внешнего питания служит, так называемый, механизм "паразитного питания", действие которого заключается в использовании каждым из ведомых компонентов 1-Wire-линии электрической энергии импульсов, передаваемых по шине данных, которая аккумулируется специальной, встроенной в прибор емкостью. Кроме того, отдельные компоненты однопроводных сетей могут использовать режим питания по шине данных, когда энергия к приемнику поступает непосредственно от мастера по линии связи, при этом обмен информацией в сети принудительно прекращается.
Физическая реализация интерфейса 1-Wire

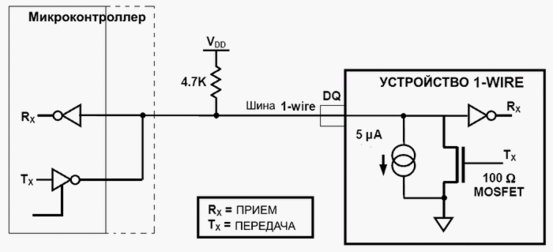

Физическая реализация интерфейса 1-Wire достаточно проста. На рисунке показана упрощенная схема аппаратной реализации интерфейса 1-Wire.
Рис. Аппаратная реализация интерфейса 1-Wire
Вывод DQ устройства представляет собой вход КМОП-логического элемента, который может быть зашунтирован (замкнут на общий провод) полевым транзистором. Сопротивление канала этого транзистора в открытом состоянии - около 100 Ом. Когда транзистор заперт - имеется небольшой ток утечки (примерно 5 мкА) на общий провод.
Шина 1-Wire должна быть подтянута отдельным резистором к напряжению питания устройств. Сопротивление этого резистора 4.7 К, однако, это значение рекомендовано только для достаточно коротких линий. Если шина 1-Wire используется для подключения удаленных на большое расстояние устройств, то сопротивление этого резистора следует уменьшить. Минимально допустимое его сопротивление - около 300 Ом, а максимальное - около 20 - 30 кОм. Данные величины - ориентировочные, и всегда уточняются по характеристикам конкретного устройства 1-Wire его максимальный втекающий ток линии DQ, который, собственно, и определяет минимум внешнего сопротивления.
Подключение шины 1-Wire к МК показано условно в двух вариантах: с использованием 2 отдельных выводов МК (один в качестве выхода, а другой в качестве входа), так и одного, работающего и на ввод и на вывод. Разделение этих способов показано пунктирной линией, условно обозначающей границу корпуса МК. С некоторой натяжкой можно представить себе логическое строение шины 1-Wire как всем известное соединение выводов микросхем с открытым коллектором по схеме "монтажное ИЛИ". Очевидно, что передача какой-либо информации при этом возможна только выдачей низкого уровня в линию, т.е. замыканием ее на общий провод, а в высокий логический уровень линия вернется сама, благодаря наличию внешнего подтягивающего резистора. Так же очевидно, что одновременная передача нескольких устройств обречена на неудачу из-за полного искажения информации (все передаваемые единицы одного устройства будут подавлены передаваемыми нулями от другого устройства).
Передача данных в сети 1-Wire
Основные правила передачи данных в сети 1-Wire:
1. Обмен всегда ведется по инициативе одного ведущего устройства, которое в большинстве случаев является микроконтроллером (МК).
2. Любой обмен информацией начинается с подачи импульса сброса ("Reset Pulse" или просто RESET) в линию 1-Wire ведущим устройством.
3. Для интерфейса 1-Wire в общем случае предусматривается "горячее" подключение и отключение устройств.
4. Любое устройство, подключенное к 1-Wire после получения питания выдает в линию DQ импульс присутствия, называемый "Presence pulse". Этот же импульс устройство всегда выдает в линию, если обнаружит сигнал RESET.
5. Появление в шине 1-Wire импульса PRESENCE после выдачи RESET однозначно свидетельствует о наличии хотя бы одного подключенного устройства.
6. Обмен информации ведется так называемыми тайм-слотами: один тайм-слот служит для обмена одним битом информации.
7. Данные передаются побайтно, бит за битом, начиная с младшего бита. Достоверность переданных/принятых данных (проверка отсутствия искажений) гарантируется путем подсчета циклической контрольной суммы.

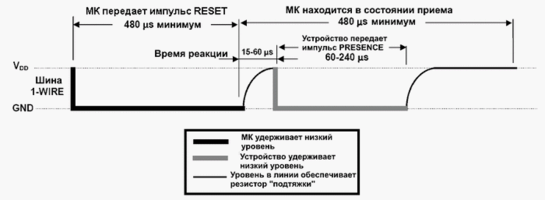

Перечисленные правила определяют логический низкоуровневый протокол обмена данными. На рисунке показана диаграмма сигналов RESET и PRESENCE, с которых всегда начинается любой обмен данными. Выдача импульса RESET в процессе обмена служит так же для досрочного завершения процедуры обмена информацией.
Рис . Диаграмма сигналов RESET и PRESENCE
Как видим, длительность большинства временных интервалов очень приблизительная и имеет только ограничение только по минимуму (не меньше указанного). Условные обозначения линий, будут использоваться и далее. Импульс RESET формирует ведущий МК, переводя в низкий логический уровень шину 1-Wire и удерживая ее в этом состоянии минимум 480 микросекунд. Затем МК должен "отпустить" шину. Через некоторое время, зависящее от емкости линии и сопротивления подтягивающего резистора, в линии установится высокий логический уровень. Протокол 1-Wire ограничивает это время "релаксации" диапазоном от 15 до 60 микросекунд, что и является определяющим для выбора подтягивающего резистора (как правило, емкость линии мы менять существенно не можем, а именно она оказывает существенное влияние на время возврата линии к высокому уровню).
Обнаружив импульс RESET, ведомое устройство приводит свои внутренние узлы в исходное состояние и формирует ответный импульс PRESENCE, как следует из рисунка - не позже 60 микросекунд после завершения импульса RESET. Для этого устройство переводит в низкий уровень линию DQ и удерживает ее в этом состоянии от 60 до 240 микросекунд. Конкретное время удержания зависит от многих параметров, но всегда находится в указанном диапазоне. После этого устройство так же "отпускает" шину.
Но после завершения импульса PRESENCE устройству дается еще некоторое время для завершения внутренних процедур инициализации, таким образом, МК должен приступить к любому обмену с устройством не ранее, чем через 480 микросекунд после завершения импульса RESET.
Итак, процедура инициализации интерфейса, с которой начинается любой обмен данными между устройствами, длится минимум 960 микросекунд, состоит из передачи от МК сигнала RESET и приему от устройства сигнала PRESENCE. Если сигнал PRESENCE не обнаружен - значит на шине 1-Wire нет готовых к обмену устройств.
Теперь рассмотрим процедуры обмена битами информации, которые осуществляются определенными тайм-слотами. Тайм-слот - это по существу определенная, довольно жестко лимитированная по времени последовательность смены уровней сигнала в линии 1-Wire. Различают 4 типа тайм-слотов: передача "1" от МК, передача "0" от МК, прием "1" от устройства и прием "0" от устройства.
Любой тайм-слот всегда начинает МК путем перевода шины 1-Wire в низкий логический уровень. Длительность любого тайм-слота должна находиться в пределах от 60 до 120 микросекунд. Между отдельными тайм-слотами всегда должен предусматриваться интервал не менее 1 микросекунды (конкретное значение определяется параметрами ведомого устройства).

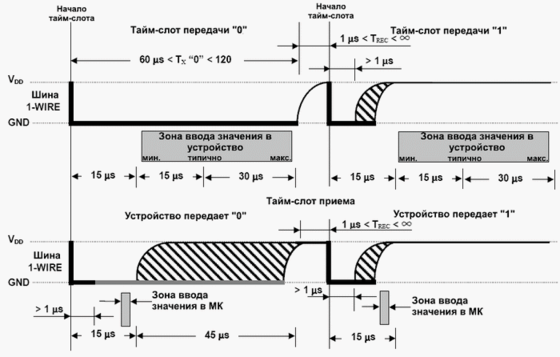

Тайм-слоты передачи отличаются от тайм-слотов приема поведением МК: при передаче он только формирует сигналы, при приеме, кроме того, еще и опрашивает (т.е. принимает) уровень сигнала в линии 1-Wire. Следующй рисунок демонстрирует временные диаграммы тайм-слотов всех 4-х типов: вверху показаны тайм-слоты передачи от МК, внизу - приема от устройства.
Рис . Временные диаграммы передачи данных в сети 1-Wire
Тайм-слот передачи "0" заключается просто в удержании шины 1-Wire в низком уровне в течение всей длительности тайм-слота. Передача "1" осуществляется путем "отпускания" шины 1-Wire со стороны МК не ранее чем через 1 микросекунду после начала тайм-слота, но не позже чем через 15 микросекунд. Ведомое устройство опрашивает уровень в шине 1-Wire в течение временного интервала, условно показанного в виде серого прямоугольника, т.е. начиная с 15-й микросекунды от начала тайм-слота и заканчивая 60-й микросекундой от начала. Типичный момент ввода уровня в устройство (т.е. характерный для большинства устройств) - около 30-й микросекунды от начала тайм-слота.
Заштрихованная область - это область "нарастания" уровня в шине 1-Wire, которая зависит от емкости линии и сопротивления подтягивающего резистора, она приведена для справки.
Тайм-слоты приема информации отличаются тем, что МК формирует только начало тайм-слота (абсолютно так же, как при передаче "1"), а затем управление уровнем шины 1-Wire берет на себя устройство, а МК осуществляет ввод этого уровня так же в определенной зоне временных интервалов. Зона эта, как видно из рисунка, довольно мала. Как и раньше, заштрихованная область - область неопределенности, поэтому для ввода, собственно говоря, контроллеру остается даже не промежуток, а скорее конкретный момент, когда он должен ввести уровень сигнала из линии. Этот момент времени - 14-я или 15-я микросекунда от начала тайм-слота. Разумеется, если линия имеет малую емкость, а подтягивающий резистор мал, зона опроса несколько расширяется.
