На радиаторе установлена металлическая рамка, на которую крепится гигантский 120мм вентилятор:

Что бы предотвратить попадание в вентилятор частей тела, или, не дай бог, кабелей и шлейфов компьютера, на вентиляторе установлена защитная решетка.

Перечислим технические характеристики вентилятора: скорость вращения 1300RPM, создаваемый воздушный поток 54.4CFM, а уровень шума 16dBa! Честно говоря, я не смотрел тех. характеристики до первого запуска системы с кулером Big Typhoon, и был сильно удивлен бесшумной работой вентилятора (если прислушиваться очень внимательно, можно различить только шелест воздуха). Последний бесшумный вентилятор производства Thermaltake я встречал только в системе водяного охлаждения Aquarius II (экземпляр был из первых партий).

Теперь посмотрим на качество обработки основания, за которое можно поставить "крепкую четверку":

Последнее на чем мы остановимся - это описание процедуры установки. Если быть кратким, то на обратную сторону материнской платы устанавливается металлическая усилительная пластина. Сквозь нее устанавливается 4 шпильки с резьбой, который фиксируются специальными гайками. Далее на процессор устанавливается кулер, на основание которого надета такая же металлическая рамка. Шпильки проходят сквозь отверстия в этой пластине, и на них устанавливается второй комплект гаек.

В целом процедура немного мудреная, но когда вы держите в руках комплект крепежа, все становится интуитивно понятно. Впрочем, отметим два момента, которые у нас возникли. Во-первых на плате Asus P5WD2 Premium на обратной стороне платы были здоровенные блямбы олова, которые мешали установке усилительной пластины. Помню, на какой-то плате Gigabyte мы столкнулись с подобной проблемой, и дорабатывали плату напильником. Но P5WD2 стало жалко, и мы просто подложили дополнительную прокладку:

Кстати, если бы на плате P5WD2 была бы установлена пластина доп. охлаждения Stack Cool, то подобной проблемы не возникло. Однако, в целях экономии (или по другим причинам) Asus перестал ставить подобные пластины, а ограничился только надписью на плате (от которой, понятное дело, холоднее не станет).

Другой момент касается затяжки второго комплекта гаек. Эту операцию можно выполнить за считанные секунды, если предварительно наживив гайки, придавливать каждую сторону пластины, и парой движений прокручивать гайку на несколько оборотов

Эффективность охлаждения и выводы

Для проверки эффективность кулеров мы решили создать им самые жесткие условия на самом горячем процессоре. Соответственно выбор пал на Intel-систему, причем первоначальный замысел использовать Pentium4 на ядре Prescott 2M, уступил идеи использовать двух-ядерный процессор Pentium D 820. Но поскольку частота 2.8Ггц показалась нам недостаточной, мы подняли напряжение Vcore до 1.4125В и разогнали процессор до частоты >3.5Ггц.

Для разогрева процессора мы использовали две запущенные копии программы BurnP6. В качестве термоинтерфейса использовалась очень популярная термопаста КПТ-8 (из тюбика :). Отметим, что мы не стали тестировать предварительно нанесенную термопасту на кулере Vapochill Micro. Данный тест мы проводим, только при наличии в комплекте кулера тюбика с термопастой. А если его нет (т.е. слой пасты - одноразовый) подобный тест теряет всякий смысл.

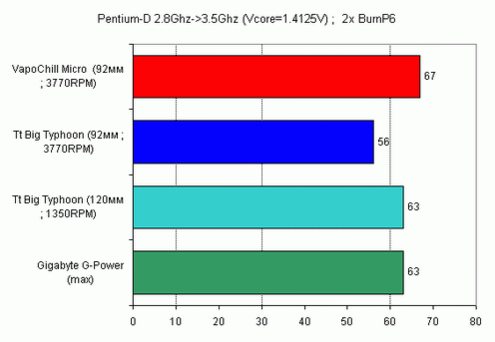

Итак, мы получили следующие результаты тестирования:

В качестве точки отсчета выступал кулер Gigabyte G-Power, в конструкции которого также используются тепловые трубки. Этот кулер также являлся наиболее эффективным воздушным кулеров в нашей тестовой лаборатории. Так вот, он справился с задачей охлаждения разогнанного процессор только на максимальной скорости. Соответственно уровень шума был довольно велик.

Напротив, кулер Thermaltake Big Typhoon, в штатном бесшумном режиме, смог без особых проблем охладить тестовый процессор. А когда мы заменили вентилятор на более производительный 92мм от кулера VapoChill Micro, то получили выигрыш в несколько градусов.

Что касается VapoChill Micro, то сравнивая полученные результаты с ожидаемыми (вообще, делать какие-либо прогнозы по поводу тестируемого продукта - дело весьма неблагодарное), мы испытали легкий шок. Этот кулер абсолютно не справлялся с охлаждением: при одной запущенной копии BurnP6 температура подскакивала до 60C градусов, а вторая копия BurnP6 поднимала тем-ру до 67C (отметка, на которой начинает работать Throttling), и продолжала расти дальше. Поэтому этот кулер пришлось проверять несколько раз. Во-первых мы убедились, что кулер установлен на процессор правильно, т.е. без каких-либо перекосов и с нужным количеством термопасты. При этом полусферическое основание кулера моментально становилось горячим, равно как и вертикальные тепловые трубки. Т.е. по этому компоненту претензий к VapoChill нет. Также нет претензий (за исключением хлипкости конструкции) к пластиковому воздуховоду и производительности вентилятора. Значит причина слабой эффективности кулера кроется в конструкции радиатора, а точнее в месте соприкосновения тепловых трубок с алюминиевыми пластинами. И вполне возможно, параметры пластин (длина, толщина и ширина) также выбраны не оптимально.

Конечно, что бы на 100% утверждать, что проблема кулера VapoChill Micro кроется именно в этом, хорошо бы самостоятельно переделать конструкцию радиатора: заменить пластины и\или посадить их на термопасту. Но пока у нас нет такой технической возможности. Кроме того, мы надеемся получить комментарии от компании производителя (т.е. Vapochill).

Выводы сформулировать несложно: кулер VapoChill Micro трудно рекомендовать к приобретению из-за очень высокого уровня шума, высокой цены и средней эффективности охлаждения. Можно конечно взять модель с более тихим вентилятором (или снизить скорость вращения), но тогда эффективность кулера упадет еще ниже. И им можно будет охлаждать, разве что, видеокарту. Кстати, благодаря малому весу и отличной конструкции тепловых трубок, кулер VapoChill Micro можно рекомендовать любителям моддинга и тюнинга, для которых переделать конструкцию радиатора - пара пустяков.

С другой стороны необходимо отметить тот факт, что компанией Vapochill для кулера Micro заявлен параметр отвода тепла в 150Ватт. А под нагрузкой, процессор Pentium D 820 на штатной частоте (2.8Ггц) и штатном напряжении выделяет более 130Ватт. А наш процессор, в разогнанном состоянии, выделяет значительно больше 150Ватт. Поэтому, в целом, кулер Vapochill Micro соответствует указанным тех. характеристикам. Просто необходимо иметь ввиду, что это кулер среднего уровня, с оригинальной конструкцией и довольно высокой ценой.

Также нам не понравилась схема крепления вентилятора к радиатору. Зато понравилось простота установки, малый вес кулера и возможность его ориентации на 360градусов относительно вертикальной оси.

Что касается кулера Thermaltake Big Typhoon, то в плане эффективности охлаждения и тишины работы, это безусловный лидер. Фактически из трех, наиболее часто встречающихся, недостатков продуктов Thermaltake (высокий уровень шума, высокая цена и средняя эффективность охлаждения), в кулере Big Typhoon точно устранены два. Что касается цены, которая превышает 1200 руб, то она хоть и высокая, но соответствует ценам на конкурирующие продукты.

В результате, тем пользователям, которые не боятся большого веса и габаритов кулера, а также некоторых сложностей при установке - мы рекомендуем кулер Thermaltake Big Typhoon. После успешной установки кулера, эти пользователи будут вознаграждены бесшумной и очень эффективной работой!

Плюсы:

• Низкий уровень шума на минимальной скорости

• Отличный внешний вид

• Простота установки + возможность изменять расположение вентилятора

• Наличие регулятора скорости

• Способность охлаждать элементы материнской платы

• Относительно низкая цена (~17$)

Минусы:

• Средняя эффективность охлаждения

Характеристики
