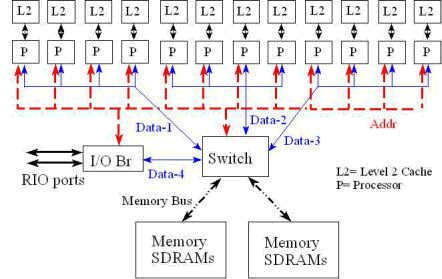

Через переключатель (switch) они связаны с модулями памяти и системой ввода/вывода.
Модульная архитектура
Смысл технологии серверов AS/400 в возможности объединения нескольких отдельновзятых станций со своими процессорами и памятью в единое целое для увеличения производительности.
Все станции (партишены) номеруются и обращение к ним происходит как к единой (одной) системе. В дальнейшем такие системы могут собираться в более крупные – называемые кластерами.
В кластере выделяется главный партишен (primary partition), который принимает на себа все запросы и распределяет их по остальным партишенам (secondary partition). В готовую систему можно добавлять и удалять партишены, что дает возможность быстрого и не дорогого наращивания мощьности всего комплекса.

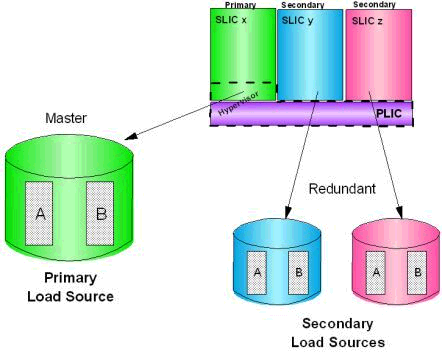

на схеме изображен главный партишен (plic) и три вторичных.
Каждый из партишенов хранит свою копию обрабатываемых данных, дублируя их друг у друга под управлением основного партишена. Таким образом при отказе одного из партишенов данные не теряются и не происходит остановки в работе, что существенно повышает надежность системы.
Схема системы ввода/вывода
Система ввода/вывода иерархическая. Состоит из одного или более центральных узлов (hub), центральных мостов, процессоров ввода/вывода, адаптеров и сетевых соединений.
Роль центральных узлов состоит в переводе запросов с быстрой процессорной шины на шину ввода/вывода. Шина ввода/вывода может состоять из множества различных участков, начиная от шины PCI до много портовых адаптеров, которые способны передавать данные на расстояние, превышающее 1000 метров.

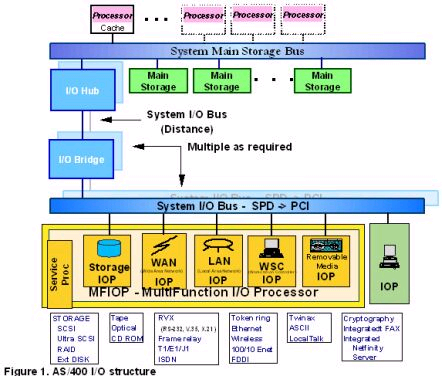

Структура системы ввода/вывода представлена на рисунке.
Эта система называется System Products Division (SPD). Скорость обмена данными по ней превышает 25-36 MB/s. В одном сервере таких систем I/O может быть от 1 до 19.
Процессоры ввода/вывода

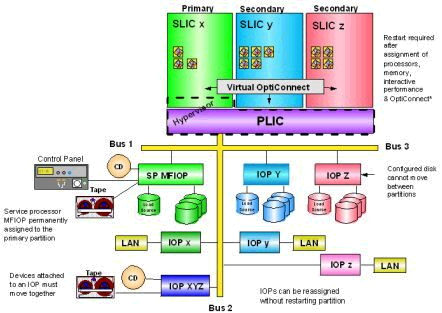

Первые системы семейчтва AS/400 комплектовались только одним таким процессором. На рисунке отчетливо видно, что на одном процессоре ввода/вывода (IOP) находится шина PCI со множеством устройств.
Система хранения данных

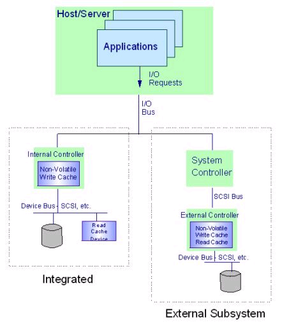

Система хранения данных состоит из двух основных частей – встроенной системы и внешней, основанной на шине SCSI. Архитектура встроенной системы более совершенна, нежели чем внешняя и позволяет делать замену неисправных дисков, кэшей и прочего оборудования без потери данных и отключения всей системы. При подключении дисков к внешней системе (SCSI) приходится дополнительно каждый раз конфигурировать систему заново. Еще одно существенное отличие встроенной системы от внешней – система кэширования запрашиваеммых данных. Она позволяет выполнять однотипные операции чтения данных с фантастической скоростью. Также встроенная система позволяет осуществлять расширенный мониторинг дисков, соединений и всей системы хранения вцелом.
О
бе системы работают по принципу RAID. Это позволяет в несколько раз повысить скорость обмена данными и значительно повысить надежность системы при отказах дисков, дисковых массивов и пр. В полной комплектации система может обслуживать массив из 800 дисков, что в сумме может составить до 14 терабайт. В последних системах семейства, например V4R4 используются самые соаременные жесткие диски со скоростью вращения шпинделя от 7200 до 15000 оборотов в минуту и встроенным кэшем до 16 Mb.
Обе системы встроенная и внешняя используют собственные алгоритмы компрессии данных, разработанные корпорацией IBM. Это позволяет экономить от 2-х до 4-х раз дисковое пространство без малейшей потери производительности.
КОМПЛЕКСНОЕ РЕШЕНИЕ
Преимущество AS/400 Advanced Entry в том, что он предагает комплексное решение. Как и в остальных системах семейства AS/400, аппаратное и программное обеспечение Advanced Entry - это надежный и простой в эксплуатации комплект, на котором могут функционировать более 28 тысяч бизнес-приложений. По данным IBM, на AS/400 Advanced Entry можно применять все приложения, написанные для платформ AS/400, кроме архитектурно несовместимых с данной вычислительной системой. Цена на аппаратные средства довольно высока, но вместе с AS/400 поставляется бесплатное ПО, что делает совокупную стоимость данного решения (от 8420 до 13 215 долларов, в зависимости от комплектации) вполне приемлемой и конкурентоспособной.
Между тем AS/400 - не столь открытая платформа, как большинство предлагаемых сегодня систем. Если на серверы других производителей, например Digital Alpha, можно поставить ОС NT или Unix, то на AS/400 функционирует лишь специализированная ОС IBM - OS/400 V3.7. Это порождает определенные неувязки. Специалистов по AS/400 в России значительно меньше, чем тех, кто обладает квалификацией и опытом работы с Windows NT, NetWare или Unix. Таким образом, большинству покупателей данного решения нужна будет грамотная поддержка, и это привяжет покупателя к поставщику. С другой стороны, заказчику нет нужды что-либо знать о "железе". Установленная и запущенная однажды, машина AS/400 в дальнейшем не будет требовать особого внимания. Представители IBM заявляют, что, настроив систему один раз, пользователь больше не будет нуждаться в сопровождении, а работать с ней даже проще, чем с персональным компьютером. Жизнь заставляет скептически относиться к подобным рекламным лозунгам, но в надежности решений IBM, как аппаратных, так и программных, действительно сомневаться не приходится.
Что касается пользователей сети с сервером AS/400, то на своих ПК они могут иметь дело с привычными клиентскими ОС и прикладным ПО. Операционная система OS/400 взаимодействует без проблем с клиентами DOS, OS/2, Windows 95, NT, Unix и Macintosh. Она локализована - переведена на русский язык и поддерживает кириллицу. К сожалению, с кириллицей могут работать не все клиенты. К тому же локализованных или разработанных специально для российского рынка приложений AS/400 также пока не так много, хотя и здесь уже имеются интересные разработки, такие как электронный архив и система документооборота "Бизнес/400" (Cognitive Technologies), приложение для страховых компаний INSTRAS 3.0 (BSer), система электронных заказов на основе Lotus Notes ("ИнтерТраст"), система "Туризм/400" (AServer) и пакет автоматизации работы налоговой службы TAX Inspection (MacMaster). Предлагаются также различные виды программного обеспечения управления предприятием, включая "Коммерсант/400" (AServer), систему планирования и управления производством ПЛАУП/400, пакет управления персоналом и расчета зарплаты ПРАЗ/400, приложения управления сбытом, снабжением и бухгалтерским учетом СБ/400 (СОВИТАЛПРОДМАШ) и др. Создано и специализированное ПО для банков, давно оценивших достоинства системы AS/400 - надежность и высокую степень защиты. Всего же каталог прикладного ПО, предлагаемого в России для систем AS/400, насчитывает порядка 50 продуктов, включая средства разработки и БД. Конечно, подобный выбор программного обеспечения несопоставимо меньше спектра приложений для платформ Intel.
AS/400 - прикладная информационная система, помогающая компании быстро и надежно управлять данными. В отличие от NT она не требует выделенного сервера БД, коммуникационного сервера, сервера Internet, Novell или Notes. Поддержка коммуникаций уже встроена в операционную систему. OS/400 версии 3.7 располагает также интегрированными службами World Wide Web, реляционной базой данных DB2 for AS/400, программным обеспечением поддержки принятия решений, факсимильной связи и системой управления принтерами Advanced Function Printing и другим ПО. Такой комплект предлагается не случайно - IBM постаралась охватить до 90% возможных потребностей заказчиков в системном и прикладном ПО. По желанию заказчика на AS/400 Advanced Entry устанавливается дополнительное программное обеспечение. Между тем даже стандартный набор программных средств позволяет использовать эту систему в качестве сервера баз данных, сетевых станций, файлового, коммуникационного сервера и сервера печати, сервера рабочих групп, почтового и Web-сервера, сервера NetWare и Lotus Notes, сервера бизнес-приложений (в архитектуре клиент/сервер и других моделях вычислений), а также сервера пунктов розничной торговли и кассовых аппаратов.
Источники:
1. Web-сервер компании IBM,посвященный серверам этого семейства: (http://www.as400.ibm.com/)
2. Журнал “Lan” №11 1998
3. Журнал “Lan” №3 1999
