3. Блоки – общие обозначения ввода (вывода) данных (вне
ввода–вывода зависимости от физического носителя) (Вывод данных,
носителем которых является документ)
4. Начало (конец) –Начало или конец алгоритма, вход или выход в программу.
процесс пользователя.
(подпрограмма)
(заголовок цикла) алгоритма.
7. Соединитель – Указание связи прерванными линиями между потоками
информации в пределах 1 листа.
8. Межстраничные – Указание связи между информацией на разных листах.
соединения
В блоках приняты размеры:

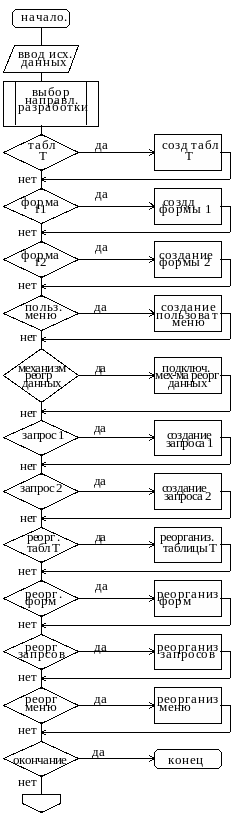

Пример: Разработка блок схемы алгоритма решения задачи по контролю знаний слушателей ФПК.
ОписаниеФФффуввыа блоков схемы алгоритма решения задачи.
Блок 1 – ввести имя (обозначение) задачи, ввести дату и время, используя символьные клавиши основной части клавиатуры и управляющие клавиши F1–F10.
Блок 2 – разработать элемент с помощью установки курсора на соответствующую опцию, обслуживающую меню пакета (СУБД) и нажать клавишу ENTER.
Блок 3 – блок условия о создании таблиц: если Да, идти на блок 4; если Нет то на блок 5.
Блок 4 – создание таблицы Т, используя вышеперечисленные клавиши блока 1 и специальные команды редактора таблиц.
Блок 5 – условие создания формы F1: если Да – блок 6, если Нет –блок 7.
Блок 6 – создание формы F1 с использованием перечисленных клавиш и команд.
Блок 7 – условие создания формы F2: если Да – блок 8, если Нет – блок 9.
Блок 8 – создание формы F2 с использованием аналогичных клавиш и команд.
Блок 9 – условие создания пользовательского меню: если Да – блок 10.
Пояснения к записям: в ней содержатся сведения о слушателях, Ф.И.О., номер служителя.
1-ый запрос: сведения о средних даллах;
2-ой запрос: диаграмма результатов контроля знаний слушателей ППК.
22
