Перейдём непосредственно к минимизации полученного автомата по числу состояний. Для этого воспользуемся алгоритмом, известным в литературе как метод Гриса - Хопкрофта. Его достоинство в том, что он даёт гарантированно минимальную форму автомата. Однако в общем случае он является довольно трудоёмким и применяется, как правило, для автоматов с небольшим количеством состояний. Он основан на свойстве транзитивности эквивалентности

(s_i ~ s_j) ∩ (s_j ~ s_k) (s_i ~ s_k) (2.3.1)

Пара эквивалентных состояний переходит при всех возможных значениях входа в пары также эквивалентных состояний.

Алгоритм состоит из следующих шагов.

Сначала разбиваем все состояния автомата на множества по признаку совпадения выходных сигналов. В нашем случае получаем 2 множества: S₁ = {0, 2, 4, 6} и S₂ = {1, 3, 5, 7}.

Чтобы назвать каждый из полученных классов новым состоянием, нужно убедиться в том, что в каждый класс входят только эквивалентные между собой состояния. Для этого составляем таблицу пар эквивалентных состояний. При этом не забываем о том, что эквивалентными могут быть состояния, принадлежащие только одному классу. В таблицу заносим все те пары, в которые переходят при соответствующих входах исходные, вероятно эквивалентные, пары:

Таблица 2.3.4 – Таблица пар эквивалентных состояний

Ищем в полученной таблице неэквивалентные пары – пары из разных множеств. В таблице таких нет, значит, окончательно получаем автомат с двумя новыми состояниями – обозначим их 0 и 1.

Следующим шагом оформляем общую таблицу переходов для минимизированной формы автомата:

Таблица 2.3.5 – Новая общая таблица переходов.

На основании полученной общей таблицы переходов и выходов можно нарисовать граф минимизированного автомата с двумя состояниями:

0/1U 2/1 1/0 U 3/0 1/1U 3/1

0 1

0/0 U 2/0

Рисунок 2.3.1 – Граф минимизированного автомата

Для практической реализации полученного автомата надо двоично закодировать все сигналы. Для кодировки y и s достаточно одного двоичного разряда, x требует двух – x₁ и x₂:

Таблица 2.3.6 – Двоичная кодировка x

Составляем таблицу истинности для комбинационной части схемы на основе таблицы (2.3.5). Получаем две функции трёх аргументов:

Таблица 2.3.7 – Таблица истинности комбинационной части

Каждую из функций y(j) и s(j+1) минимизируем с помощью карт Карно:

y(j) s(j+1)

x₁(j)x₂(j) x₁(j)x₂(j)

00 01 11 10 00 01 11 10

0 1 1 0 1 1

s(j) s(j)

1 1 1 1 1 1

Рисунок 2.3.2 – Карты Карно для комбинационной части

На основании выбранных покрытий записываем минимизированные выражения для функций переходов и выходов:

(2.3.2)

(2.3.3)

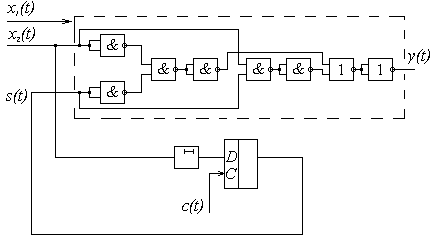

Реализуем полученные функции в виде комбинационной схемы, добавляя к ней элементы памяти – D - триггер и задержку. Комбинационную часть реализуем в базисе И – ИЛИ – НЕ.

Рисунок 2.3.2 – Схема минимизированного автомата в базисе И – ИЛИ – НЕ

2.3.4 Выводы по разделу

В этом разделе был показан пример минимизации (упрощения) конечного автомата с сокращением числа состояний, а также пример реализации автомата на логических элементах и элементах памяти. Мы убедились в том, что конечный автомат является расширением понятия комбинационной схемы на случай, когда для получения выходного сигнала в данный момент времени требуется “помнить” некоторое количество предыдущих значений входного сигнала, а не только его текущее значение. При практической реализации автомата стала очевидной польза проведённых операций по упрощению исходного автомата и приведению его комбинационной части к конкретному базису.

3 Сети Петри

3.1 Постановка задачи

Для заданной сети Петри, описывающей распределение ресурсов для случая двух процессов, сделать следующее:

а) выписать матричное уравнение смены маркировок;

б) построить дерево и граф покрываемости маркировок;

в) описать поведенческие свойства сети на основе графа покрываемости и матричных уравнений;

г) выписать множество достижимых из μ₀ маркировок;

д) разработать программу моделирования сети Петри.

3.2 Теоретические сведения

Сети Петри – наиболее удачный из существующих математический аппарат для моделирования, анализа, синтеза и проектирования самых разных дискретных систем с параллельно протекающими процессами.

Определение. Сетью Петри называется четвёрка элементов

C = (P, T, I ,O), (3.2.1)

где

P = { p₁, p₂,…,p_n }, n > 0 (3.2.2)

множество позиций (конечное),

T = { t₁, t₂,…,t_m }, m > 0 (3.2.3)

множество переходов (конечное),

I: T → P (3.2.4)

функция входов (отображение множества переходов во входные позиции),

O: T → P (3.2.5)

функция выходов (отображение множества переходов в выходные позиции).

Если p_i I (t_j) , то p_i – входная позиция j - го перехода, если p_i I (t_j) , то p_i – выходная позиция j - го перехода.

Для наглядного представления сетей Петри используются графы.

Граф сети Петри есть двудольный ориентированный мультиграф

G = (V, ), (3.2.6)

где V = P U T , причём P ∩ T = Ø.

Исходя из графического представления сети Петри, её можно определить и так:

C = (P, T, A), (3.2.7)
