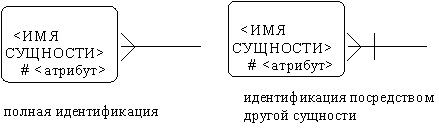

Уникальный идентификатор - это атрибут или совокупность атрибутов и/или связей, предназначенная для уникальной идентификации каждого экземпляра данного типа сущности. В случае полной идентификации каждый экземпляр данного типа сущности полностью идентифицируется своими собственными ключевыми атрибутами, в противном случае в его идентификации участвуют также атрибуты другой сущности-родителя.
Рис. 4.
Рис. 5.
Каждый атрибут идентифицируется уникальным именем, выражаемым грамматическим оборотом существительного, описывающим представляемую атрибутом характеристику. Атрибуты изображаются в виде списка имен внутри блока ассоциированной сущности, причем каждый атрибут занимает отдельную строку. Атрибуты, определяющие первичный ключ, размещаются наверху списка и выделяются знаком "#".
Каждая сущность должна обладать хотя бы одним возможным ключом. Возможный ключ сущности - это один или несколько атрибутов, чьи значения однозначно определяют каждый экземпляр сущности. При существовании нескольких возможных ключей один из них обозначается в качестве первичного ключа, а остальные - как альтернативные ключи.
С учетом имеющейся информации дополним построенную ранее диаграмму (рисунок 2.25).
Помимо перечисленных основных конструкций модель данных может содержать ряд дополнительных.
Подтипы и супертипы: одна сущность является обобщающим понятием для группы подобных сущностей.
Взаимно исключающие связи: каждый экземпляр сущности участвует только в одной связи из группы взаимно исключающих связей.
Рекурсивная связь: сущность может быть связана сама с собой.
Неперемещаемые (non-transferrable) связи: экземпляр сущности не может быть перенесен из одного экземпляра связи в другой .
Информационная модель представлена в приложении В.
Список используемой литературы
1 Вендров А.М. CASE – технологии. Современные методы и средства проектирования информационных систем. – М.: Финансы и статистика,1998.
2 Калянов Г.Н. CASE. Структурный системный анализ (автоматизация и применение). – М.: Лори, 1996.
Приложение А
(обязательное)

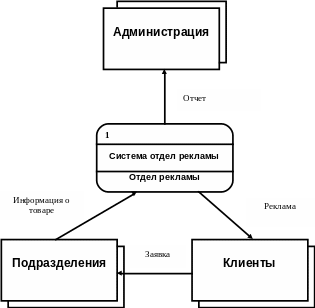

Организационная модель
Приложение Б
(обязательное)

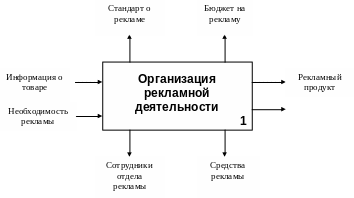

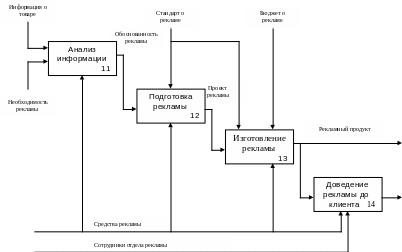

Функциональная модель
Проинформированный
клиент
Проинформированный
клиент
Приложение В
(обязательное)
Информационная модель
19
