Передача кадра:
-
Станция, собирающаяся передавать, прослушивает среду, и передает, если среда свободна. В противном случае (т.е. если среда занята), переходит к шагу 2. При передаче нескольких кадров подряд станция выдерживает определённую паузу между посылками кадров – межкадровый интервал, причем после каждой такой паузы перед отправкой следующего кадра станция вновь прослушивает среду (возвращение на начало шага 1);
-
Если среда занята, станция продолжает прослушивать среду до тех пор, пока среда не станет свободной, и затем сразу же начинает передачу;
-
Каждая станция, ведущая передачу, прослушивает среду, и, в случае обнаружения коллизии не прекращает сразу же передачу, а сначала передает короткий специальный сигнал коллизии – jam-сигнал, информируя другие станции о коллизии, и прекращает передачу;
-
После передачи jam-сигнала станция замолкает и ждет некоторое произвольное время в соответствии с правилом бинарной экспоненциальной задержки, а затем возвращается к шагу 1.
Межкадровый интервал IFG (interframe gap) составляет 9,6 мкс, (12 байт). С одной стороны, он необходим для того, чтобы принимающая станция могла корректно завершить прием кадра. Кроме этого, если бы станция передавала кадры непрерывно, она бы полностью захватила канал и, тем самым, лишила другие станции возможности передачи.
Jam-сигнал (jamming – дословно глушение). Передача jam-сигнала гарантирует, что ни один кадр не будет потерян, так как все узлы, которые передавали кадры до возникновения коллизии, приняв jam-сигнал, прервут свои передачи и замолкнут в ожидании новой попытки передать кадры. Jam-сигнал должен быть достаточной длины, чтобы он дошел до самых удаленных станций коллизионного домена с учетом дополнительной задержки SF (safety margin) на возможных повторителях.
Коллизионный домен (collision domain) – множество всех станций в сети, одновременная передача любой пары из которых приводит к коллизии.

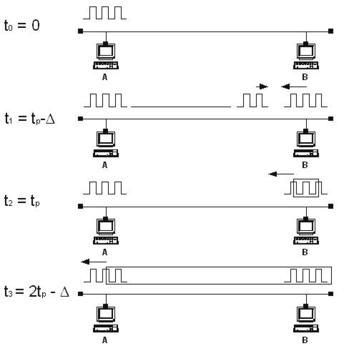

На рис. 1.2. проиллюстрирован процесс обнаружения коллизии применительно к топологии ''шина''.
В момент времени t0 узел А начинает передачу, естественно прослушивая свой же передаваемый сигнал. В момент времени t1, когда кадр почти дошел до узла B, этот узел, не зная о том, что уже идёт передача, сам начинает передавать. В момент времени t2=t1+, узел В обнаруживает коллизию (увеличивается постоянная составляющая электрического сигнала в прослушиваемой линии). После этого узел В передаёт jam-сигнал и прекращает передачу. В момент времени t3 сигнал коллизии доходит до узла А, после чего А также передаёт jam-сигнал и прекращает передачу.
Рис. 1.2. Обнаружение коллизии в шине при использовании схемы CSMA/CD стандарта Ethernet
По стандарту Ethernet узел не может передавать очень короткие кадры, или, иными словами, вести очень короткие передачи. Даже если поле данных заполнено не до конца, то появляется специальное дополнительное поле, удлиняющее кадр до минимальной длины 64 байта без учета преамбулы.
Время канала ST (slot time) – это минимальное время, в течение которого узел обязан вести передачу, занимать канал. Это соответствует передаче кадра минимально допустимого размера, принятого стандартом Ethernet IEEE 802.3. Время канала связано с максимально допустимым расстоянием между узлами сети – диаметром коллизионного домена.
Допустим, что в приведенном выше примере реализуется наихудший сценарий, когда станции А и В удалены друг от друга на максимальное расстояние. Время распространения сигнала от А до В обозначим через tp. Узел А начинает передавать в нулевой момент времени. Узел В начинает передавать в момент времени t1 = tp + и обнаруживает коллизию спустя интервал после начала своей передачи. Узел А обнаруживает коллизию в момент времени t3 = 2tp - . Для того, чтобы кадр, испущенный А, не был потерян, необходимо, чтобы узел А не прекращал вести передачу к этому моменту, так как тогда, обнаружив коллизию, узел А будет знать, что его кадр не дошел, и попытается передавать его повторно. В противном случае кадр будет потерян. Максимальное время, спустя которое с момента начала передачи узел А еще может обнаружить коллизию, равно 2tp – это время называется задержкой на двойном пробеге RTD (round-trip delay). В более общем случае, RTD определяет суммарную задержку, связанную как с задержкой из-за конечной длины сегментов, так и с задержкой, возникающей при обработке кадров на физическом уровне промежуточных повторителей и оконечных узлов сети. Далее удобно использовать также другую единицу измерения времени: битовое время BT (bit time). Время 1 BT соответствует времени, необходимому для передачи одного бита, т.е. 0,1 мкс при скорости 10 Мбит/с.
Стандартом Ethernet регламентированы следующие правила обнаружения коллизий конечным узлом сети:
-
Узел А должен обнаружить коллизию до того, как передаст свой 512-й бит, включая биты преамбулы;
-
Узел А должен прекратить передачу раньше, чем будет передан кадр минимальной длины – передано 576 бит (512 бит после ограничителя начала кадров SFD);
-
Перекрытие между передачами узлов А и В – битовый интервал, начиная с момента передачи первого бита преамбулы узлом А и заканчивая приемом узлом А последнего бита, испущенного узлом В, - должно быть меньше, чем 575 BT.
Последнее условие для сети Ethernet является наиболее важным, поскольку, его выполнение ведет к выполнению и первых двух. Это третье условие задает ограничение на диаметр сети. Применительно к задержке на двойном пробеге RTD третье условие можно сформулировать в виде: RTD < 575 BT.
При передаче больших кадров, например 1500 байт, коллизия, если она вообще возникнет, обнаруживается практически в самом начале передачи, не позднее первых 64 переданных байт (если коллизия не возникла в это время, то позже она уже не возникнет, поскольку все станции прослушивают линию и, «слыша» передачу будут молчать). Так как jam-сигнал значительно короче полного размера кадра, то при использовании алгоритма CSMA/CD количество вхолостую израсходованной емкости канала сокращается до времени, требуемого на обнаружение коллизии. Раннее обнаружение коллизий приводит к более эффективному использованию канала. Позднее обнаружение коллизий, свойственное более протяженным сетям, когда диаметр коллизионного домена составляет несколько километров, снижает эффективность работы сети.

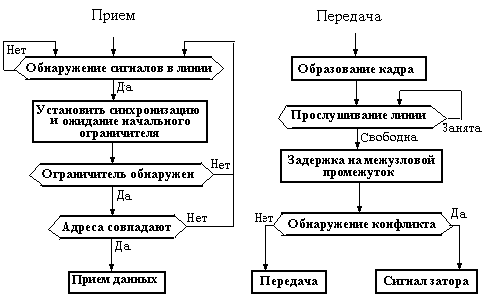

Рис. 1.3. Алгоритмы доступа по методу CSMA/CD
На рис. 1.3. представлены алгоритмы приема и передачи данных в одном из узлов при CSMA/CD.
Среди детерминированных методов преобладают маркерные методы доступа.
Маркерный метод - метод доступа к среде передачи данных в ЛВС, основанный на передаче полномочий передающей станции с помощью специального информационного объекта, называемого маркером. Под полномочием понимается право инициировать определенные действия, динамически предоставляемые объекту, например станции данных в информационной сети.
Применяется ряд разновидностей маркерных методов доступа. Например, в эстафетном методе передача маркера выполняется в порядке очередности;
в способе селекторного опроса (квантированной передачи) сервер опрашивает станции и передает полномочие одной из тех станций, которые готовы к передаче. В кольцевых одноранговых сетях широко применяется тактируемый маркерный доступ, при котором маркер циркулирует по кольцу и используется станциями для передачи своих данных.
1.3.Структурированные кабельные системы (СКС)
1.3.1.Хронология развития стандартов СКС
До 1984 года здания проектировались практически без учета тех телекоммуникационных сервисов, которые должны были впоследствии функционировать в них. Появлявшиеся приложения передачи данных требовали применения специфических типов кабельных продуктов. Система IBM S/3X работала на твинаксиальных кабелях 100 0м, a Ethernet - на коаксиальных 50 0м. В то время как местные телефонные компании имели возможность монтировать свои кабельные системы для приложений передачи речи на стадии строительства здания, специалисты по установке систем передачи данных получали доступ на объект уже после того, как он был заселен. Инфраструктура подвергалась переделкам, зачастую за счет больших дополнительных затрат, и к неудовольствию конечного пользователя. В этот период речевые кабельные системы имели минимальную структуру. Типичная система в коммерческом здании строилась на основе неэкранированной витой пары, НВП (Unshielded Twisted Pair, UTP) с рабочими характеристиками, пригодными только для передачи речи, и имела конфигурацию "звезда". Количество пар, приходящих в ключевые точки варьировалось от 1 до 25.
Максимальные расстояния передачи сигналов и количество кроссовых коммутационных узлов определялись поставщиком сервиса или изготовителем активного оборудования.
Ранние типы кабельных систем, применявшихся для передачи данных в 60-е годы, основывались, как правило, на передаче несбалансированного сигнала по кабелю "витая пара" между хост-компьютерами и терминалами. Такой тип кабельной системы годился только для низкоскоростных коммуникаций, и, по мере того, как скорости передачи росли, ограничения, связанные с технологией передачи несбалансированного сигнала по кабелям "витая пара", стали слишком очевидными.
В середине 70-х годов компания IBM начала производство мэйнфреймов, которые использовали коаксиальный кабель с сопротивлением 93 0м. Создание несколькими годами позже устройства, часто называемого "балун" (BALUN - BALanced/UNbalanced), позволило использовать активное оборудование с коаксиальными интерфейсами в кабельных системах на основе витой пары.
Адаптер типа "балун" осуществляет конвертацию несбалансированного сигнала, передаваемого по коаксиальной среде, в сбалансированный сигнал, который может распространяться по кабелям "витая пара".
После возникновения технологии Ethernet вначале 80-х годов, коаксиальный кабель с сопротивлением 50 0м начал заполнять коммерческие здания. По мере расширения популярности Ethernet, ведущие производители, такие как Cabletron и Bay Networks (бывшая Synoptics), начали предлагать сетевые интерфейсные карты с модульными разъемами вместо коаксиальных коннекторов.
Эта высокоскоростная технология (10BASE-T) требовала применения первоклассного кабеля "витая пара", оптимизированного для передачи данных, который позднее был классифицирован как UTP категории 3.
В середине 80-х годов компания IBM разработала технологию Token Ring, определив в качестве передающей среды двухпарный экранированный кабель "витая пара" (ЭВП) 150 0м (Shielded Twisted Pair, STP). Однако, по мере расширения применения витой пары в сетевых приложениях передачи данных, как альтернатива STP была введена в употребление UTP в качестве передающей среды для приложений Token Ring 4 и 16 Мбит/с.
В течение этого периода пользователи были поставлены перед выбором нескольких типов передающих сред, которые включали в себя UTP, STP, коаксиал, твинаксиал, двойной коаксиал и оптическое волокно. Коннекторы, использовавшиеся с вышеперечисленными кабелями - модульные разъемы, универсальные коннекторы передачи данных (UDC), BNC, твинакс, DB9, DB15, DB25 и разнообразные оптические коннекторы. При приобретении конечным пользователем оборудования у нового производителя или при установке новой системы старая система обычно полностью была обречена на замену. Вместо извлечения ненужных теперь кабелей из телекоммуникационных трасс, они часто оставлялись на своем месте и новая кабельная система прокладывалась поверх старой. Зачастую старые кабельные трассы становились настолько захламленными, что приходилось создавать новые.
Для удовлетворения растущего спроса на телекоммуникационные кабельные системы, которые могли поддерживать различные приложения, производители создавали кабельные системы, которые поддерживали речевые приложения и специфические приложения передачи данных. Несмотря на появление таких тенденций, конечные пользователи все еще были вынуждены делать выбор среди множества кабельных систем от различных производителей. В некоторых случаях была возможна совместимость, в других ее не было. Отсутствие однородности и универсальности вынудило промышленность к разработке стандартов, которые бы гарантировали совместимость между продукцией различных производителей. Для удовлетворения этого требования в 1985 году
