Белорусский Государственный Университет Информатики и Радиоэлектроники.

Контрольная работа

по дисциплине

«ММПС»

Выполнил студент группы 500501

Балахонов Е.В.

Минск, 2000 г.

Контрольная работа № 1.

Задание.

Разработать МПС для передачи массива информации в параллельном формате между двумя микро ЭВМ КР580ВН80А с использованием БИС КР580ВВ55. Устройство сопряжения должно обеспечивать однонаправленный обмен информацией по параллельному каналу связи, где одна микро ЭВМ – ведущая, в другая – ведомая (без контроля правильности). В качестве сигналов управления использовать разряды канала С.

Описание микросхемы КР580ВВ55А.

Предложенная в задании микросхема КР580ВВ55 предназначена для ввода и вывода информации через параллельный интерфейс.

Рассмотрим структурную схему данной БИС и алгоритм ее работы:

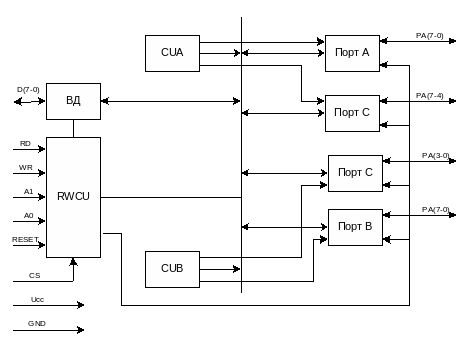

Структурная схема КР580ВВ55 представлена на рис. 1.

Сигналы управления работой ППИ подаются на блок RWCU и вместе с адресными входами A0 и A1 задают вид операции, выполняемой БИС. Режим работы каждого из каналов ППИ программируется при помощи управляющего слова. Управляющее слово может задавать один из трех режимов работы: основной режим ввода /вывода (режим 0), стробируемый режим ввод/вывод и режим двунаправленной передачи информации (режим 2). Одним управляющим словом можно программно установить любые режимы работы для каждого из каналов.

Рис. 1. Структурная схема БИС КР580ВВ55.

Выбор режима работы и подключения

В нашей ситуации предпочтительнее использовать режим 1, который как раз и обеспечивает заданный в задании однонаправленную параллельную передачу данных. Мы будем использовать линии канала А для передачи данных, а линии С, как и указано в задании, для передачи управляющих сигналов.

В выбранном режиме 1 используются следующие сигналы:

• строб приема (STB) – входной сигнал, формируемый внешним устройством, указывает на готовность к вводу информации;

• подтверждение приема (IBF) – выходной сигнал ППИ, сообщающий об окончании приема данных в канал, формируется по спаду STB;

• запрос прерывания (INTR) – выходной сигнал ППИ, информирующий микропроцессор о завершении приема информации в канале;

Для вывода информации в режиме 1 используются следующие управляющие сигналы:

• строб записи (OBF) – выходной сигнал, указывающий о готовности к выводу;

• подтверждение записи (ACK) – выходной сигнал, подтверждающий прием информации из ППИ;

• запрос прерывания (INTR) – выход ППРИ, информирующий микропроцессор о завершении вывода информации в канале;

Для операции ввода необходимо записать управляющее слово:

А для производства операции вывода необходимо записать управляющее слово:

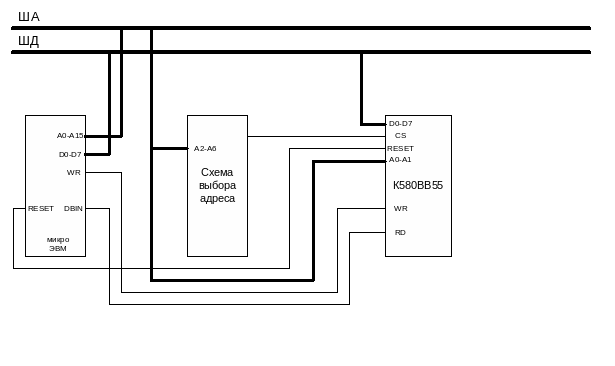

Схема подключения КР580ВВ55 показана на рис. 2.

Рис. 2. Схема подключения КР580ВВ55.

Контрольная работа № 2.

Задание.

Разработать программу, обеспечивающую работу двухпроцессорной системы в указанном режиме по алгоритму

1. Передача массива информации из ведущей в ведомую микро ЭВМ.

2. Размещение информации в ведомой микро ЭВМ

Исходные данные:

1. Длина массива информации (64/номер зачетки) ~= 8 байт

2. Адрес параллельного порта на БИС К580ВВ55А – 90

3. Адрес расположения массива данных – 90

Текст разработанной программы:

Передача массива информации из ведущей в ведомую микро ЭВМ.

Адрес команды	Машинный код	Ассемблер	Пояснение
000	00111110	MVI A, 0A4H	Запись в аккумулятор управляющего слова.
002	00100001	LXI HL, 05AH	Загрузка адреса начала массива (90)
005	00010110	MVI D, 08H	Количество элементов массива (8)
007	11010011	OUT 05AH	Запись управляющего слова в порт
009	11011011	WAIT: IN 05AH	Считывание из канала С
00B	11100110	ANI 20H	Выбираем 6 бит
00D	11001010	J2 WAIT	Переход по готовности
010	00101010	LDAX HL	Загрузка в аккумулятор байта из памяти
013	11010011	OUT 05BH	Запись в порт 1-го слова массива
015	00100011	INX HL	Инкремент указателя на массив
016	00010101	DCB D	Декремент счетчика
017	00111110	MVZ A, 00H	Обнуляем аккумулятор
019	10100010	ANA D	Проверка, что счетчик еще на равен нулю
01A	11000010	JNZ WAIT	Переход на начало пересылки, если еще не весь массив послан
01E	01110110	HLT	Останов программы

Размещение массива в памяти ведомой микро ЭВМ.

Адрес команды	Машинный код	Ассемблер	Пояснение
000	00111110	MVI A, 0ADH	Запись в аккумулятор управляющего слова.
002	00100001	LXI HL, 05AH	Загрузка адреса начала массива (90)
005	00010110	MVI D, 08H	Количество элементов массива (8)
007	11011011	WAIT: IN 05AH	Считывание из канала С
009	11100110	ANI 04H	Выбираем 3 бит
00A	11001010	J2 WAIT	Переход по готовности
00E	11011011	IN 05BH	Считывание принятого байта
010	00100010	STAX HL	Запись принятого байта в память
011	00100011	INX HL	Инкремент указателя на массив
012	00010101	DCB D	Декремент счетчика
013	00111110	MVI A, 010H	Запись в аккумулятор управляющего слова.
015	11010011	OUT 05AH	Записываем управляющее слово в канал С
017	00111110	MVI A, 00H	Обнуляем аккумулятор
019	10100010	ANA D	Проверка счетчика
01A	11000010	JN2 WAIT	Если не ноль, переход на метку WAIT
01D	01110110	HLT	Останов программы
