Сеансовый уровень координирует прием, передачу и выдачу одного сеанса связи. Для координации необходимы :контроль рабочих параметров, управление потоками данных промежуточных накопителей и диалоговый контроль, гарантирующий передачу, имеющихся в распоряжении данных. Кроме того, сеансовый уровень содержит дополнительно функции управления паролями, подсчета платы за пользование ресурсами сети, управления диалогом, синхронизации и отмены связи в сеансе передачи после сбоя вследствие ошибок в нижерасположенных уровнях.
Уровень 6. Представления данных.
Уровень представления данных предназначен для интерпретации данных; а также подготовки данных для пользовательского прикладного уровня. На этом уровне происходит преобразование данных из кадров, используемых для передачи данных в экранный формат или формат для печатающих устройств оконечной системы.
Уровень 7. Прикладной.
В прикладном уровне необходимо предоставить в распоряжение пользователей уже переработанную информацию. С этим может справиться системное и пользовательское прикладное программное обеспечение.
Сетевые устройства и средства коммуникаций.
В качестве средств коммуникации наиболее часто используются витая пара, коаксиальный кабель, оптоволоконные линии. При выборе типа кабеля учитывают следующие показатели:
• стоимость монтажа и обслуживания,
• скорость передачи информации,
• ограничения на величину расстояния передачи информации без дополнительных усилителей-повторителей (репитеров),
• безопасность передачи данных.
Главная проблема заключается в одновременном обеспечении этих показателей, например, наивысшая скорость передачи данных ограничена максимально возможным расстоянием передачи данных, при котором еще обеспечивается требуемый уровень защиты данных. Легкая наращиваемость и простота расширения кабельной системы влияют на ее стоимость.
Витая пара.
Наиболее дешевым кабельным соединением является витое двухжильное проводное соединение часто называемое "витой парой" (twisted pair). Она позволяет передавать информацию со скоростью до 10 Мбит/с., легко наращивается, однако не защищена от помех. Длина кабеля не может превышать 1000 м при скорости передачи 1 Мбит/с. Преимуществами являются низкая цена и простота установки. Для повышения помехозащищенности информации часто используют экранированную витую пару, т.е. витую пару, помещенную в экранирующую оболочку, подобно экрану коаксиального кабеля. Это увеличивает стоимость витой пары и приближает ее цену к цене коаксиального кабеля.
Еthernet-кабель.
Ethernet-кабель также является коаксиальным кабелем с волновым сопротивлением 50 Ом. Его называют еще толстый Ethernet (thick), желтый кабель (yellow cable) или 10BaseT5 . Он использует 15-контактное стандартное включение. Вследствие помехозащищенности он является дорогой альтернативой обычным коаксиальным кабелям. Максимально доступное расстояние без повторителя не превышает 500 м, а общее расстояние сети Ethernet - около 3000 м. Ethernet-кабель, благодаря своей магистральной топологии, использует в конце лишь один нагрузочный резистор.
Сheapernеt-кабель.
Более дешевым, чем Ethernet-кабель является соединение Cheapernet-кабель или, как его часто называют, тонкий (thin) Ethernet или 10BaseT2 . Это также 50-омный коаксиальный кабель со скоростью передачи информации в десять миллионов бит в секунду.
При соединении сегментов Сhеарегnеt-кабеля также требуются повторители. Вычислительные сети с Cheapernet-кабелем имеют небольшую стоимость и минимальные затраты при наращивании. Соединения сетевых плат производится с помощью широко используемых малогабаритных байонетных разъемов (СР-50). Дополнительное экранирование не требуется. Кабель присоединяется к ПК с помощью тройниковых соединителей (T-connectors).
Расстояние между двумя рабочими станциями без повторителей может составлять максимум 300 м, а общее расстояние для сети на Cheapernet-кабеля - около 1000 м. Приемопередатчик Cheapernet расположен на сетевой плате и как для гальванической развязки между адаптерами, так и для усиления внешнего сигнала
Оптоволоконные линии.
Наиболее дорогими являются оптопроводники, называемые также стекловолоконным кабелем. Скорость распространения информации по ним достигает нескольких миллиардов бит в секунду. Допустимое удаление более 50 км. Внешнее воздействие помех практически отсутствует. На данный момент это наиболее дорогостоящее соединение для ЛВС. Применяются они там, где возникают электромагнитные поля помех или требуется передача информации на очень большие расстояния без использования повторителей. Они обладают противоподспушивающими свойствами, так как техника ответвлений в оптоволоконных кабелях очень сложна. Оптопроводники объединяются в JIBC с помощью звездообразного соединения.
Сетевая карта
Платы сетевого адаптера выступают в качестве физического интерфейса, или соединения между компьютером и сетевым кабелем. Платы вставляются в специальные гнезда (слоты расширения) всех компьютеров и серверов. Чтобы обеспечить физическое соединение между компьютером и сетью, к соответствующему разъему, или порту, платы (после ее установки) подключают сетевой кабель. Назначение платы сетевого адаптера:
-
подготовка данных, поступающих от компьютера, к передаче по сетевому кабелю
-
передача данных другому компьютеру
-
управление потоком данных между компьютером и кабельной системой
-
плата сетевого адаптера принимает данные из сетевого кабеля и переводит в форму, понятную центральному процессору компьютера.
Плата сетевого адаптера состоит из аппаратной части и встроенных программ, записанных в ПЗУ (постоянном запоминающем устройстве). Эти программы реализуют функции подуровней управления логической связью и управление доступом к среде канального уровня модели OSI.
Разветвитель(HAB)
Разветвитель служит центральным узлом в сетях с топологией «звезда».
Репитер
При передаче по сетевому кабелю электрический сигнал постепенно ослабевает (затухает). И, искажается до такой степени, что компьютер перестает его воспринимать. Для предотвращения искажения сигнала применяется репитер, который усиливает (восстанавливает) ослабленный сигнал и передает его дальше по кабелю. Применяются репитеры в сетях с топологией «шина».
Существует ряд принципов построения ЛВС на основе выше рассмотренных компонентов. Такие принципы еще называют - топологиями.
Топологии вычислительной сети.
Топология типа звезда.
Концепция топологии сети в виде звезды пришла из области больших ЭВМ, в которой головная машина получает и обрабатывает все данные с периферийных устройств как активный узел обработки данных. Этот принцип применяется в системах передачи данных, например, в электронной почте RELCOM. Вся информация между двумя периферийными рабочими местами проходит через центральный узел вычислительной сети.
Топология в виде звезды
Пропускная способность сети определяется вычислительной мощностью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает.
Кабельное соединение довольно простое, так как каждая рабочая станция связана с узлом. Затраты на прокладку кабелей высокие, особенно когда центральный узел географически расположен не в центре топологии.
При расширении вычислительных сетей не могут быть использованы ранее выполненные кабельные связи: к новому рабочему месту необходимо прокладывать отдельный кабель из центра сети.
Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации от одной станции к другой невысокая по сравнению с достигаемой в других топологиях.
Производительность вычислительной сети в первую очередь зависит от мощности центрального файлового сервера. Он может быть узким местом вычислительной сети. В случае выхода из строя центрального узла нарушается работа всей сети.
Центральный узел управления - файловый сервер мотает реализовать оптимальный механизм защиты против несанкционированного доступа к информации. Вся вычислительная сеть может управляться из ее центра.
Кольцевая топология.
При кольцевой топологии сети рабочие станции связаны одна с другой по кругу, т.е. рабочая станция 1 с рабочей станцией 2, рабочая станция 3
Кольцевая топология
с рабочей станцией 4 и т.д. Последняя рабочая станция связана с первой. Коммуникационная связь замыкается в кольцо.
Прокладка кабелей от одной рабочей станции до другой может быть довольно сложной и дорогостоящей, особенно если географически рабочие станции расположены далеко от кольца (например, в линию).
Сообщения циркулируют регулярно по кругу. Рабочая станция посылает по определенному конечному адресу информацию, предварительно получив из кольца запрос. Пересылка сообщений является очень эффективной, так как большинство сообщений можно отправлять “в дорогу” по кабельной системе одно за другим. Очень просто можно сделать кольцевой запрос на все станции. Продолжительность передачи информации увеличивается пропорционально количеству рабочих станций, входящих в вычислительную сеть.
Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информации, и в случае выхода из строя хотя бы одной из них вся сеть парализуется. Неисправности в кабельных соединениях локализуются легко.
Подключение новой рабочей станции требует кратко срочного выключения сети, так как во время установки кольцо должно быть разомкнуто. Ограничения на протяженность вычислительной сети не существует, так как оно, в конечном счете, определяется исключительно расстоянием между двумя рабочими станциями.
Шинная топология.
При шинной топологии среда передачи информации представляется в форме коммуникационного пути, доступного дня всех рабочих станций, к которому они все должны быть подключены. Все рабочие станции могут непосредственно вступать в контакт с любой рабочей станцией, имеющейся в сети.
Шинная топология
Рабочие станции в любое время, без прерывания работы всей вычислительной сети, могут быть подключены к ней или отключены. Функционирование вычислительной сети не зависит от состояния отдельной рабочей станции.
В стандартной ситуации для шинной сети Ethernet часто используют тонкий кабель или Cheapernet-кaбeль с тройниковым соединителем. Выключение и особенно подключение к такой сети требуют разрыва шины, что вызывает нарушение циркулирующего потока информации и зависание системы.

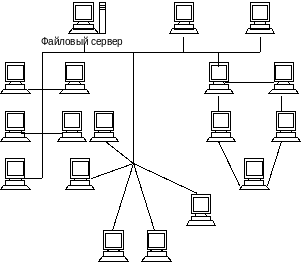

Древовидная структура ЛВС.
Наряду с известными топологиями вычислительных сетей кольцо, звезда и шина, на практике применяется и комбинированная, на пример древовидна структура. Она образуется в основном в виде комбинаций вышеназванных топологий вычислительных сетей. Основание дерева вычислительной сети располагается в точке (корень), в которой собираются коммуникационные линии информации (ветви дерева).
Вычислительные сети с древовидной структурой применяются там, где невозможно непосредственное применение базовых сетевых структур в чистом виде.
Типы построения сетей по методам передачи информации.
Локальная сеть Token Ring
Этот стандарт разработан фирмой IBM. В качестве передающей среды применяется неэкранированная или экранированная витая пара (UPT или SPT) или оптоволокно. Скорость передачи данных 4 Мбит/с или 16Мбит/с. В качестве метода управления доступом станций к передающей среде используется метод - маркерное кольцо (Тоken Ring). Основные положения этого метода:
-
устройства подключаются к сети по топологии кольцо;
-
все устройства, подключенные к сети, могут передавать данные, только получив разрешение на передачу (маркер);
-
в любой момент времени только одна станция в сети обладает таким правом.
Типы пакетов.
В IВМ Тоkеn Ring используются три основных типа пакетов:
-
пакет управление/данные (Data/Соmmand Frame);
-
маркер (Token);
-
пакет сброса (Аbort).
Пакет Управление/Данные. С помощью такого пакета выполняется передача данных или команд управления работой сети.
Маркер. Станция может начать передачу данных только после получения такого пакета, В одном кольце может быть только один маркер и, соответственно, только одна станция с правом передачи данных.
Пакет Сброса. Посылка такого пакета называет прекращение любых передач.
В сети можно подключать компьютеры по топологии звезда или кольцо.
Локальная сеть Ethernet
Спецификацию Ethernet в конце семидесятых годов предложила компания Xerox Corporation. Позднее к этому проекту присоединились компании Digital Equipment Corporation (DEC) и Intel Corporation. В 1982 году была опубликована спецификация на Ethernet версии 2.0. На базе Ethernet и нститутом IEEE был разработан стандарт IEEE 802.3. Различия между ними незначительные.
