Билет №17 вопрос №1

Структура и компоновка ОЗУ основных моделей СМ ЭВМ.

Данный вопрос рассмотрим на примере модулей памяти модели СМ 1810. Модуль оперативный запоминающий МОЗ 256 СМ. Он предназначен для приема, хранения и выдачи оперативной информации в качестве встроенной оперативной памяти в составе микроЭВМ СМ 1810. Модуль имеет следующие технические характеристики:

Объем – 256 Кб

Разрядность – 8 и 16 бит

Порядок обращения – произвольный

Выполняемые операции – запись слова (ЗПС), чтение слова (ЧТС), запись байта (ЗПБ), чтение байта (ЧТБ)

Цикл обращения – при операциях ЧТС, ЗПС, ЧТБ не более 0,7 мкс, при операции ЗПБ не более 1,4 мкс

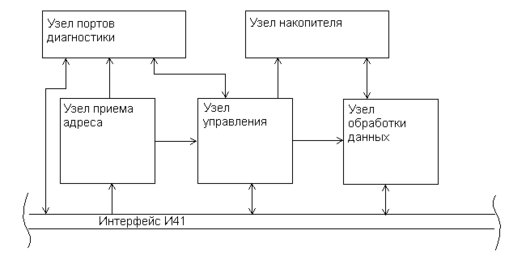

Модуль обеспечивает коррекцию одинарной и обнаружение двойной ошибки. На рис. показана структурная схема модуля. Узел приема осуществляет формирование адреса обращения к требуемой ячейке памяти при обращении к модулю со стороны интерфейса И41, узел обработки данных осуществляет прием и выдачу данных на (из) интерфейса И41. В его состав входит корректор, обеспечивающий при операциях записи формирование контрольных разрядов накопителя. При операциях чтения корректор формирует признаки одинарной и двойной ошибки и в случае одинарной ошибки производит коррекцию данных и выдачу их через соответствующий буферы на интерфейс И41. Узел управления формирует сигналы управления другими узлами модуля и соответствующую диаграмму. В его состав входит контроллер памяти КМ1810ВТ03, осуществляющий формирование управляющих сигналов для динамических микросхем памяти, прием и мультиплексирование адресов строки и столбца, а также формирует режим регенерации.

Узел накопителя предназначен для записи, хранения и выдачи информации представляет собой матрицу микросхем памяти К565РУ5 (64К х 1). Матрица содержит два ряда по 22 микросхемы. Разряд данных включает в себя по одной микросхеме из каждого ряда; таким образом, в матрице всего по 16 информационных и 6 контрольных разрядов. Полная емкость накопителя 128К х 22 бит, где К=1024бит

Узел портов диагностики осуществляет прием и выдачу информации о диагностики модуля и состоит из портов ввода-вывода, в которых хранится информация о работоспособности модуля.

В состав СМ1810 входит еще один модуль оперативной памяти МОЗ 4М, который отличается от МОЗ256 большей емкостью (до 4 Мбайт). Остальные параметры МОЗ 4М аналогичны МОЗ 256. МОЗ 4М состоит из пяти плат, которые устанавливаются в соответствующие места 1810.40 и 1810.41. Из них одна плата выполняет функции контороллера памяти, остальные четыре платы – функции накопителя. Платы накопителя полностью взаимозаменяемы и служад для наращивания накопителя блоками по 1 Мбайт до 4х. Минимальная емкость МОЗ 4М – 1 Мбайт.
