желобчатая игла /, которую вводят с торца экранированного провода между оплеткой и изолированным проводом. В определенном месте острием иглы раздвигают оплетку и с помощью ушка иглы вытягивают конец провода. Эту операцию выполняют за 3—4 с вручную, направляя иглу с помощью простых приспособлений.

Заделка концов экранированных проводов заключается в заземлении экранов или фиксации конца оплетки относительно провода, Заземление осуществляют путем крепления свободного конца оплетки к элементам каркаса, подпайкой дополнительного провода, наложением бандажа из голого луженого провода с последующей пропайкой его. Места пайки защищают изоляционными трубками.

Не заземляемую оплетку заделывают между двумя изоляционными трубками, размещая одну под экраном, а другую снаружи или между слоями изоляционной ленты. Торец оплетки фиксируют нитяным бандажом или проволочным бандажом с последующей пропайкой.

После снятия изоляции, оголенные концы проводов зачищают, а многопроволочные жилы скручивают под углом 15—30⁰ к оси провода. Последнюю операцию выполняют вручную (сечение жилы менее 0,11 мм² ), плоскогубцами или с помощью специальных приспособлений. Подготовленные концы проводов подвергают горячему облуживанию путем погружения в ванну с припоем.

.Маркировка проводов необходима для облегчения монтажа, контроля, нахождения неисправностей и ремонта. Применяют провода с цветной изоляцией и маркируют их с помощью бирок, липких лепт или путем нанесения маркировочных обозначений непосредственно на изоляцию проводов. Провода с цветной изоляцией обычно используют при внутреннем монтаже ЭВА. На электромонтажных схемах указывают цвет монтажных проводов сокращенными обозначениями или цифровыми шифрами.

Маркировка проводов липкими лентами заключается в наложении на концы проводов бандажей из этой ленты. Наибольшее применение получила маркировка с помощью маркировочных бирок, изготовленных из полихлорвиниловых трубок. Бирку закрепляют на конце провода. При этом бирка должна перекрывать обрез его изолирующей оплетки на 1—3 мм. Бирки надевают на провода таким образом, чтобы было исключено сползание их при тряске и вибрациях. Условные обозначения на поверхности маркировочных бирок оговорены в электромонтажных схемах и выполняются в соответствии с отраслевыми стандартами. Изготовление бирок (маркировка, сушка, отрезка) производят на специальных автоматах.

Монтажные провода свивают для исключения электрических наводок и уменьшения взаимного влияния цепей. Шаг свивания составляет 10—40 мм и увеличивается в зависимости от возрастания сечения провода (0,05—0,75 мм²). Эту операцию выполняют вручную с помощью дрели или на специальных станках.

РАСКЛАДКА ПРОВОДОВ

Конструктивно-технологическая отработка жгута дает возможность изготовить его вне ЭВА путем раскладки монтажных проводов и кабелей на шаблоне. В зависимости от конфигурации жгутов применяют плоские или объемные шаблоны. Плоский шаблон (рис. 8) представляет собой основание 2, на котором в соответствии с трассировкой (см. рис. 2) 'и конфигурацией жгута расположены металлические шпильки 1.

Рис. 8. Плоский шаблон для раскладки проводов

Между шпильками производят укладку монтажных проводов. Чтобы предохранить провода от повреждения, на шпильки надеты изоляционные трубки. Для фиксации концов проводов в конструкции шаблона предусмотрены отверстия, расположенные рядом со шпильками, или специальные зажимы. Объемный шаблон имеет дополнительные элементы, позволяющие вести раскладку проводов и фиксацию их в трех плоскостях.

Существуют универсальные плоские шаблоны, которые имеют отверстия, расположенные с определенным шагом и предназначенные для установки шпилек. Схема размещения шпилек на шаблоне может быть изменена в зависимости от трассировки и конфигурации жгута.

Разработаны конструкции электрифицированных шаблонов, которые повышают производительность изготовления жгутов и исключают ошибки монтажа. На таком шаблоне концы монтажных проводов фиксируют специальными зажимами, электрически связанными с сигнальными (зеленые) и контрольными (красные) лампами. Лампы и зажимы-кнопки коммутированы таким образом, что при включении шаблона в сеть загораются две лампочки первой трассы. При правильной укладке и фиксации провода загораются лампочки второй трассы и т. д. Электрифицированные шаблоны дороже обычных, и их целесообразно применять в серийном производстве ЭВА.

При раскладке проводов на шаблонах, определены некоторые общие правила. Из проводов различного сечения следует изготавливать несколько жгутов, объединяя провода, близкие по диаметрам. изоляции (например, от 1 до 3 и от 3 до 6 мм). Экранированные привода должны быть расположены внутри жгута, поэтому с них начинают раскладку. Экраны предварительно разделывают и спаивают, при наличии наружной металлической оплетки ее обматывают киперной лентой или изолируют трубкой. Внутрь жгута укладывают короткие провода малых сечений. Длинные провода укладывают снаружи с образованием лицевой стороны. Запасные провода должны находиться сверху с обеспечением доступа к их концам. Эти правила достаточно легко выполнить при раскладке вручную.

Последовательность раскладки проводов на шаблоне вручную устанавливается таблице” соединений с учетом перечисленных правил. Часто на шаблоне размещают чертеж-схему с обозначением трасс. Конец провода, смотанного с бухты, маркируют с помощью бирки и фиксируют на шаблоне. Провод отрезают по месту после раскладки между шпильками и маркируют его конец. Эти переходы повторяют многократно. Разделку концов при такой последовательности операций осуществляют после вязки жгута. Ручную раскладку на шаблоне выполняет монтажник, и она весьма трудоемка. В серийном производстве она может быть механизирована с помощью устройства с программным управлением.

ВЯЗКА ЖГУТОВ

Два (и более) параллельно идущих по одной трассе изолированных провода длиной более 50 мм должны быть связаны в жгут. Исключением может явиться только недопустимое увеличение взаимных наводок в электрических цепях. Для вязки применяют нитки, шнуры, тесьму, изоляционные ленты, термоусадочные трубки и др. Операцию осуществляют, как правило, на шаблоне.

Шаг вязки t зависит от сечения проводов, числа проводов n и диаметра D жгута (табл. 2). На криволинейных участках шаг должен быть уменьшен в зависимости от диаметра н радиуса изгиба жгута. В местах разветвления проводов вязка должна иметь 2—5 витков на всех ветвях, бандажи должны быть сделаны из 2—3 рядом лежащих петель. Концы жгута должны иметь бандажи и оконечные узлы

(рис. 9).

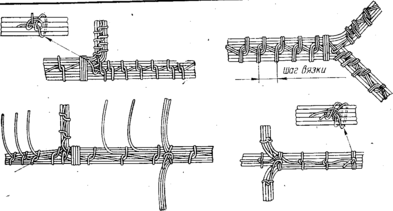

Рис. 9. Способы вязки жгута

Вязку осуществляют в одну, две нитки и более с натяжением вручную или с помощью приспособлений. Для снижения трудоемкости процесс вязки жгутов механизируют, используя пневматические пистолеты [4], а иногда и автоматизируют, осуществляя вязку жгутов на специальных полуавтоматических станках. Последовательность вязки жгутов показана на рис. 10, а—д.

Для защиты от механических повреждений жгут по всей длине или на определенном участке обматывают изоляционной лентой. Если он состоит из проводов с хлопчатобумажной или' шелковой изоляцией, то для защиты от влаги жгут пропитывают водоотталкивающим составом. Для защиты от воздействия высокой температуры или агрессивной среды жгуты помещают в трубчатые, ленточные, полосовые или плетеные оболочки. Их надевают вручную или на станке после снятия жгута с шаблона. Таким образом, вязка жгутов является не менее трудоемкой операцией, чем раскладка и маркировка проводов.

Кроме применения различных приспособлений для механизации операций изготовления жгута целесообразно в условиях серийного производства использовать конвейерные линии. В этом случае технологический процесс разбивают на ряд мелких операций. На каждом рабочем месте полностью осуществляют раскладку проводов одного сечения и марки. При определении, такта работы конвейера ориентируются на операцию раскладки исходя из того, что операцию вязки легче подчинить выбранному ритму. Например, на вязку 16—24 петель затрачивается 3—5 мин. Чаще всего такт работы составляет 5 или 7,5 мин.

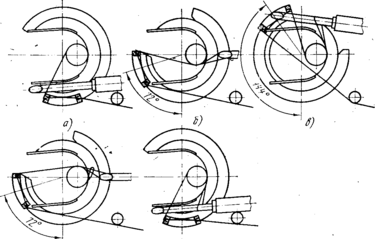

Рис. 10. Последовательность механизированной вязки жгутов

Конвейерный способ изготовления жгутов имеет и другие особенности. Раскладку проводов ведут непрерывно, сматывая их с катушек. На конец провода предварительно надевают комплект бирок для маркировки всех трасс, выполняемых на данном рабочем месте. Применяют универсальные шаблоны, оснащенные шпильками как в местах перегибов и ответвлений, так и в местах последующей резки проводов. Трассы раскладки размечают с помощью специальных трафаретов, размещенных на шаблонах. Для вязки жгутов применяют нитки, выдерживающие достаточно большие усилия натяжения. После вязки следует резка проводов, удаление жгута с трафарета и разделка концов.

Конвейер для изготовления жгутов расположен в горизонтальной плоскости, замкнут и транспортирует шаблоны с помощью тележек. Помимо шаблонов он оснащен пистолетами для вязки жгутов, приспособлениями для снятия изоляции, установкой для лужения. Конвейерный способ упрощает операции, выполняемые па каждом рабочем месте, и позволяет снизить общую трудоемкость изготовления жгутов. Недостатками его являются натяжение проводов при раскладке и деформация жгута после снятия с шаблона, ухудшающая качество вязки.

МОНТАЖ ЖГУТОВ В АППАРАТУРЕ

Жгуты в аппаратуре укладывают согласно монтажной схеме и чертежу прибора. Перед монтажом контролируют качество заделки концов проводов и экранов, наличие маркировки, отсутствие повреждений токоведущих жил и изоляции, качество лужения. Целостность электрических цепей проверяют прозвонкой пробниками. В цепях с большим числом промежуточных соединений измеряют • сопротивление.

Жгут на каркасе крепят металлическими скобами с установкой под ними изоляционных трубок, или прокладок из лакоткани или прессшпана. Расстояние между скобами (200—500 мм) зависит от диаметра жгута. При размещении скоб учитывают возможность снятия жгута без демонтажа элементов схемы. Одновременно с укладкой жгута разводят концы проводов к соответствующим контактам с последующей коммутацией пайкой или накруткой. Допускается наложение жгутов или их участков друг на друга.

В местах огибания острых ребер и при прокладке жгута на переходе от неподвижном части аппаратуры к подвижной на соответствующие его участки накладывают бандажи из текстовинита или лакоткани. Для предохранения жгутов из неэкранированных проводов от механических повреждений в местах их прокладки через отверстия в стенках металлических- шасси или экранов предусматривают изоляционные трубки (втулки). Отверстия втулок должны быть достаточными для свободного пропускания через них проводов. Вместо втулок часто применяют полихлорвиниловую липкую ленту, лакоткань или линоксиновые трубки. При прохождении жгутов через изоляционные материалы не обязательно осуществлять дополнительную защиту изоляции проводов. Отверстия, через которые проходят жгуты .и провода, должны иметь закругленные кромки.

При контроле ленточные кабели проверяют на отсутствие обрывов проводников, сопротивление изоляции между проводниками и шинами “земля”, наличие электрических связей между контактами соединителей и ленточным проводом. Для контроля разработаны специальные автоматизированные стенды, например с числом проверяемых точек 90 и основным технологическим временем проверки изделия не более 30 с. Контроль осуществляют путем проверки электрических цепей, сравнения состояний коммутаторов и последующей передачи результатов на панель световой индикации. Стенды могут работать в автоматическом и ручном режимах.
