С точки зрения пользователя функции удаленного (SQL Anywhere engine) и локального (SQL Anywhere server) серверов идентичны. В связи с этим в дальнейшем в рамках данного разделом под термином "сервер" будем понимать компоненту SQL Anywhere server или SQL Anywhere engine, если не требуется подчеркнуть их различие.

Схема взаимодействия приложений с базой данных в СУБД SYBASE SQL Anywhere приведена на рис. 1.

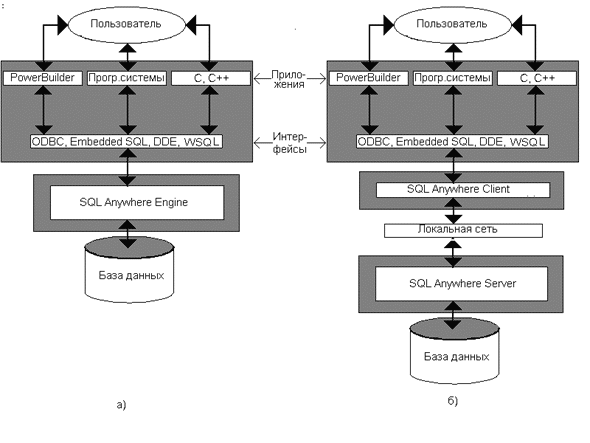

Рис. 1. Взаимодействие приложений-клиентов с базой данных в различных вариантах СУБД SYBASE SQL Anywhere:

а) Автономный вариант;

б) Сетевой вариант.

Компоненты SQL Anywhere server/client и SQL Anywhere engine составляют основу СУБД. Однако наряду с ними в состав СУБД входит и ряд других компонентов. Все вместе эти компоненты составляют комплект поставки SQL Anywhere, в который входят:

SQL Anywhere server/client – сетевой вариант СУБД..

SQL Anywhere engine – автономный вариант СУБД;

SQL Remote – компонента поддержания режима репликаций;

Sybase SQL Central – утилита администрирования баз данных;

ISQL (Interactive SQL) – утилита интерактивного взаимодействия с базами данных;

набор дополнительных утилит для создания баз данных, их сжатия, уничтожения и т.д.

Приведенные компоненты являются элементами стандартной поставки. Кроме стандартной, рассматриваемая СУБД может предлагаться в виде профессиональной поставки. Она имеет еще большее число составляющих. Компоненты стандартной поставки будут рассмотрены далее.

Базы данных, создаваемые СУБД SYBASE SQL Anywhere, представляют собой реляционные базы данных. Эти базы данных состоят из совокупности объектов. Такими объектами являются:

Таблицы данных – хранят данные, составляющие основное содержание базы данных.

Ключи – совокупности атрибутов, образующих ключи (первичные и внешние), предназначенные для осуществления ускоренного поиска данных и обеспечения ограничений ссылочной целостности.

Индексы – специальные таблицы, предназначенные для быстрого поиска требуемой информации в таблицах данных.

Представления (Views) – связанные совокупности подмножеств таблиц данных, предоставляемых пользователям для ограничения их доступа к таблицам данных. При этом, к одним таблицам доступ запрещается совсем, а в других таблицах доступ разрешается только к некоторым записям этих таблиц.

Хранимые процедуры и функции- хранимые в базе данных подпрограммы на языке SQL, воспользоваться которые может любой пользователь, имеющий на это право.

ПРИМЕЧАНИЕ

В СУБД SYBASE SQL Anywhere используется диалект языка SQL – Watcom SQL. Он соответствует стандартам ANSI SQL/89 Level 2 и IBM SAA. Кроме того, используемый диалект SQL поддерживает новые возможности и расширения стандартов ANSI SQL/92 и IBMs DB2

Триггеры – подпрограммы, активизирующиеся при наступлении определенных событий, например, удаление записи из таблицы, модификация записей и т.д. Триггеры являются мощным средством обеспечения целостности данных.

Пользовательские типы данных – типы данных, создаваемые пользователем на основании базовых типов данных СУБД.

Системные таблицы – хранят всю информацию о схеме базы данных и содержащихся в ней объектах.

Вся информация базы данных может размещается в нескольких областях. Область представляет собой файл с расширением db, в которой хранится вся база данных или один из ее фрагментов. Каждая область характеризуется своим именем и файлом, соответствующим этой области. Первоначально база данных занимает только одну область с именем SYSTEM, которой соответствует базовый файл (root file). Затем по мере необходимости пространство внешней памяти базы данный может расширяться за счет добавления новых областей. Эти файлы областей могут быть размещены в любом каталоге на любом диске и любом узле локальной сети.

Физически каждый файл (область) состоит из страниц фиксированного объема. Размер страниц устанавливается при создании базы данных. В страницах размещаются объекты базы данных. В зависимости от размера объектов каждая страница может содержать несколько экземпляров объектов или фрагмент одного из объектов.

Наряду с файлами областями в состав базы данных входит файл для хранения журнала изменений БД – файл с расширением log. Наличие журнала изменений является основой манипулирование данными в рассматриваемой СУБД с использованием механизма транзакций. Такой подход обеспечивает высокую защиту баз данных от возникающих программных и аппаратных сбоев и отказов.

Характеристики аппаратных средств

Программа разрабатывалась на ПК со следующей конфигурацией:

МП Pentium II 233

RAM 32 Mb

Video ASUS V300 4Mb

HDD Seagate 3.2 Mb

Тестирование осуществлялось на вычислительных системах с МП Pentium 133 – Pentium 200 MMX с объемом памяти 16-32 Mb. При этом не наблюдалось значительного замедления работы приложения по сравнению с конфигурацией компьютера разработчиков.

Минимальные аппаратные требования для работы программы:

МП Pentuim 90

RAM 16 mb

Video 1 Mb.

Объем необходимого дискового пространства следует из таблицы:

Характеристики программных средств

Среда разработки приложений “клиент-сервер” Power Builder предлагает программисту средства объектно-ориентированного программирования для реализации поставленной перед ним задачи. Этот подход является в настоящее время наиболее актуальным вследствие своей гибкости и естественности концепции, его определяющей, т.к. он дает возможность представить задачу в виде совокупности объектов и связей между ними, т.е. фактически в виде модели реального мира.

Основными понятиями Power Builder являются следующие:

объект – некоторая сущность, характеризующаяся набором характеристик и методов их обработки;

сценарий – программный код обработки объектов.

Язык Power Builder имеет черты сходства со следующими языками программирования – C++, Pascal и FoxPro. Он является типизированным, что означает принадлежность данных к определенной группе – типу.

Замечательной особенностью языка обработки сценариев Power Builder является наличие встроенного SQL. Реализация этого языка в Power Builder основана на спецификации SQL, используемой в СУБД Sybase SQL Anywhere. Это означает наличие таких возможностей, как вызов хранимых процедур, обмен данными с БД через параметры, динамические SQL-запросы и др.

Существенным недостатком Power Builder можно считать отсутствие средств формирования листинга программы, как объединения всех используемых сценариев.

Ключевым понятием, которое необходимо усвоить для работы с Power Builder, является понятие объекта. Power Builder позволяет не только использовать уже существующие объекты среды, но и создавать свои собственные, либо делая их потомками уже существующих, делая их “интеллектуальнее”, либо путем конструирования полностью нового объекта, не имеющего предка:

Пользовательский – объект, не имеющий визуального представления;

Стандартный – объект-потомок от любого стандартного невидимого класса Power Builder (“Транзакция”, “Сообщение”, “Ошибка”, “Объект” и др.);

Пользовательский визуальный – видимый объект, состоящий из любых визуальных стандартных или пользовательских объектов;

Внешний визуальный – объект, содержащий элементы управления, созданные вне Power Builder;

Стандартный визуальный – объект, являющийся потомком от стандартного визуального объекта (“Текст”, “Кнопка”, “Список” и др.) и расширяющий его функциональность. Эти объекты, в основном, используются для переопределения свойств стандартного визуального объекта с целью приспособления его для нужд решаемой задачи;

Окно – объект-потомок от класса “Окно”, который, как и пользовательский визуальный, может содержать любые элементы управления. Отличие между ними состоит в том, что в потомке окна уже реализованы некоторые функции работы с элементами управления, и, кроме того, доступен набор методов стандартного элемента управления “Окно”;

Меню – объект, являющийся потомком от стандартного класса “Меню”;

Структура – объект, состоящий только из данных любого типа;

Функция – объект, являющийся функцией, которая может принимать любое число аргументов, передаваемых по ссылке или по значению, и возвращать значение любого типа;

Окно данных – объект, являющийся главным достоинством Power Builder, благодаря которому, собственно, он и имеет свой круг пользователей и имеет право называться средством разработки приложений клиент-сервер.

Окно данных (DataWindow) – основное средство работы с данными. Работая с ним, пользователь может определять способ представления информации и ее тип. Создание DataWindow состоит из четырех этапов:

а) выбор типа окна данных;

б) выбор источника данных и определение критериев и способа их выборки;

в) моделирование окна данных – работа с макетом DataWindow. При этом оно представляется в виде обычного окна, разделенного на несколько частей в зависимости от его типа и способа группировки данных. В режиме моделирования программист размещает в окне данных элементы управления, в число которых входят столбцы таблиц БД и вычисляемые поля, определяя их свойства и параметры вывода;

г) работа с элементом управления DataWindow, размещаемом в окне или другом визуальном объекте как обычный элемент управления. На этом этапе можно определять обработчики событий окна данных, добавлять к нему пользовательские свойства и методы и т.п.

Приложение – объект, с которого начинается выполнение программ. Все остальные объекты создаются из методов приложения.

Операционная система

Программа предназначена для функционирования под управлением ОС семейства Windows 4.x – Windows NT 4.0, Windows 95, Windows 98. Эти ОС являются общепризнанными стандартами как для настольных систем, так и для небольших локальных сетей как однорангового типа, так и с выделенным сервером (хотя, справедливости ради, следует заметить, что в последнем случае оптимальным решением все же является Novell Netware 4.2 и выше).

Для доступа к БД используется встроенный в вышеперечисленные ОС механизм ODBC (Open Database Connectivity). И хотя в последнее время с ним небезуспешно конкурируют такие средства доступа к БД, как BDE и OLE DB, ODBC по-прежнему применятся при разработках, т.к. он зарекомендовал себя с самой лучшей стороны как с точки зрения удобства работы, так и скорости доступа и обработки данных.

Для работы с БД через ODBC на компьютере должен быть установлена специальная программа – ODBC-драйвер. Его назначение – обработка запросов от ODBC-менеджера, к которому, в свою очередь, обращаются с запросами функции ODBC API.

Т.к. используемая в программе БД создана в СУБД Sybase SQL Anywhere 5.5, то для работы приложения необходим соответствующий драйвер – Sybase SQL Anywhere Database Engine и необходимые ему библиотеки. Разработчиками программы создан инсталляционный пакет, выполняющий установку драйвера и вносящий необходимые изменения в реестр.

Также для работы приложения необходимы некоторые библиотеки Power Builder 7.0 – Power Builder Virtual Machine (файл pbvm70.dll), Power Builder ODBC (pbodb.dll), Power Builder DataWindow Extension (pbdwe.dll). Эти файлы также поставляются вместе с программой в архиве redist.rar.

Объектно-ориентированный анализ задачи

Объектно-ориентированное программирование – это подход к разработке программного обеспечения, основанный на объектах, а не на процедурах. Этот подход позволяет максимизировать принципы модульности и "сокрытия информации". Объектно-ориентированное программирование базируется на связывании или инкапсуляции структур данных и процедуры, которая работает с данными в структуре, с модулем.

Объектно-ориентированные (ОО) системы управления данными привлекают все большее внимание как исследователей и разработчиков, так и потенциальных пользователей из прикладных областей. С одной стороны это объясняется развитием и внедрением в практику объектно-ориентированного подхода (ООП) в целом (ОО программирование и проектирование программных систем, ОО технологии организации пользовательских интерфейсов, распределенные объектные системы и т.д.). Но с другой стороны интуитивно ясно, что максимальный эффект можно получить именно от использования ОО баз данных, преодолев наконец, известный конфликт между структурной и поведенческой частями информационных систем.
