Функциональная схема устройства представлена на рисунке 5.

Функциональная схема реализует схему работы с мантиссами.

Используемый мультиплексор 21 на вход которого подается число в прямом и дополнительном коде и в зависимости от ситуации выбирается одно из двух чисел. В процессе работы осуществляется контроль делителя на равенство нулю, поэтому используемый мультиплексор должен иметь стробируемый вход.

Сумматор складывает числа, которые пришли с выхода мультиплексора и регистра A_m, результат переписывается в регистр A_m, который запоминает это число, сдвигает его влево в сторону старших разрядов и снова передает его на сумматор.

Так же старший разряд регистра подается на результирующий последовательно параллельный регистр Z, в котором происходит накопление результата. После определение результата, полученное число надо нормализовать и поэтому результирующий регистр кроме последовательного входа и параллельного вывода должен осуществлять сдвиг числа влево в сторону старших разрядов.

Рисунок 5

Краткое описание принципиальной схемы

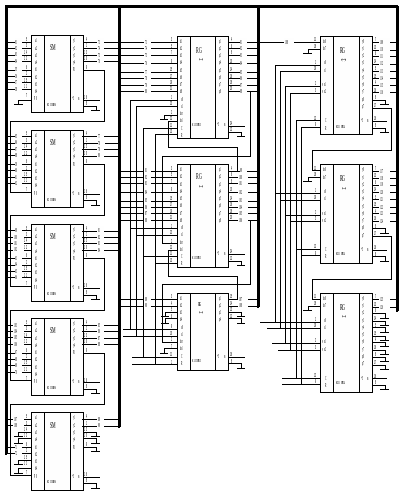

Принципиальная схема устройства представлена на рисунке 6.

Два числа поступают на сумматор, который их суммирует и передает результат на регистр. В качестве сумматора используется микросхема К555ИМ6, а в качестве регистра К155ИР13 и К555ИР11 которые отличаются только разрядностью. Старший разряд регистра поступает на вход результирующего последовательно – параллельного регистра, в котором накапливается результат. В данной схеме в качестве результирующего регистра используется микросхема К531ИР24.

Рисунок 6

Заключение

В данной курсовой работе было разработано вычислительное устройство, выполняющее следующие операции:

• Нахождение абсолютного значения числа.

• Деление чисел в формате с плавающей запятой.

Построен алгоритм обработки чисел. Расписаны управляющие сигналы и префиксные функции. По имеющемся данным построена функциональная схема устройства. Также была построена принципиальная схема указанной части устройства, в которой были использованы конкретные микросхемы. Приведен тестовый пример выполнения операций.
