Функциональные характеристики

Критерии первого класса предназначены для определения функциональных характеристик CASE-средства. Они в свою очередь подразделяются на ряд групп и подгрупп.

1. Среда функционирования:

   1. Проектная среда:

      • поддержка процессов жизненного цикла. Определяет набор процессов ЖЦ, которые поддерживает CASE-средство. Примерами таких процессов являются анализ требований, проектирование, реализация, тестирование и оценка, сопровождение, обеспечение качества, управление конфигурацией и управление проектом, причем они зависят от принятой пользователем модели ЖЦ.

      • область применения. Примерами являются системы обработки транзакций, системы реального времени, информационные системы и т.д.

      • размер поддерживаемых приложений. Определяет ограничения на такие величины, как количество строк кода, уровней вложенности, размер базы данных, количество элементов данных, количество объектов конфигурационного управления.

   2. ПО/технические средства:

      • требуемые технические средства. Оборудование, необходимое для функционирования CASE-средства, включая тип процессора, объем оперативной и дисковой памяти.

      • поддерживаемые технические средства. Элементы оборудования, которые могут использоваться CASE-средством, например, устройства ввода/вывода.

      • требуемое ПО. ПО, необходимое для функционирования CASE-средства, включая операционные системы и графические оболочки.

      • поддерживаемое ПО. Программные продукты, которые могут использоваться CASE-средством.

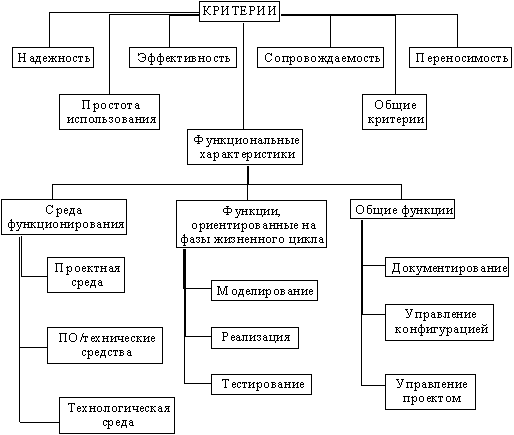

Рис. 4.3. Структура набора критериев

1. Технологическая среда:

   • соответствие стандартам технологической среды. Такие стандарты касаются языка, базы данных, репозитория, коммуникаций, графического интерфейса пользователя, документации, разработки, управления конфигурацией, безопасности, стандартов обмена информацией и интеграции по данным, по управлению и по пользовательскому интерфейсу.

   • совместимость с другими средствами. Способность к взаимодействию с другими средствами, включая непосредственный обмен данными (примерами таких средств являются текстовые процессоры, базы данных и другие CASE-средства). Возможность преобразования репозитория или его части в стандартный формат для обработки другими средствами.

   • поддерживаемая методология. Набор методов и методик, поддерживаемых CASE-средством. Примерами являются структурный или объектно-ориентированный анализ и проектирование.

   • поддерживаемые языки. Все языки, используемые CASE-средством. Примерами таких языков являются языки программирования (Кобол, Ада, С), языки баз данных и языки запросов (DDL, SQL), графические языки (Postscript, HPGL), языки спецификации проектных требований и интерфейсы операционных систем (языки управления заданиями).

1. Функции, ориентированные на фазы жизненного цикла:

   1. Моделирование:
      Данные критерии определяют способность выполнения функций, необходимых для спецификации требований к ПО и преобразованию их в проект:

      • построение диаграмм. Возможность создания и редактирования диаграмм различных типов, представляющих интерес для пользователя. Наиболее распространенные типы диаграмм описаны в разделе 2.

      • графический анализ. Возможность анализа графических объектов, а также хранения и представления проектной информации в графическом представлении. В большинстве случаев графические анализаторы интегрированы со средствами построения диаграмм.

      • ввод и редактирование спецификаций требований и проектных спецификаций. К спецификациям такого рода относятся описания функций, данных, интерфейсов, структуры, качества, производительности, технических средств, среды, затрат и графиков.

      • язык спецификации требований и проектных спецификаций. Возможность импорта, экспорта и редактирования спецификаций с использованием формального языка.

      • моделирование данных. Возможность ввода и редактирования информации, описывающей элементы данных системы и их отношения.

      • моделирование процессов. Возможность ввода и редактирования информации, описывающей процессы системы и их отношения.

      • проектирование архитектуры ПО. Проектирование логической структуры ПО - структуры модулей, интерфейсов и др.

      • имитационное моделирование. Возможность динамического моделирования различных аспектов функционирования системы на основе спецификаций требований и/или проектных спецификаций, включая внешний интерфейс и производительность (например, время отклика, коэффициент использования ресурсов и пропускную способность).

      • прототипирование. Возможность проектирования и генерации предварительного варианта всей системы или ее отдельных компонент на основе спецификаций требований и/или проектных спецификаций. Прототипирование в основном касается внешнего пользовательского интерфейса и осуществляется при непосредственном участии пользователей.

      • генерация экранных форм. Возможность генерации экранных форм на основе спецификаций требований и/или проектных спецификаций.

      • возможность трассировки. Возможность сквозного анализа функционирования системы от спецификации требований до конечных результатов (установления и отслеживания соответствий и связей между функциональными и другими внешними требованиями к ИС, техническими решениями и результатами проектирования). Прямая трассировка (проверка учета всех требований) и обратная трассировка (поиск проектных решений, не связанных ни с какими внешними требованиями).

      • синтаксический и семантический контроль проектных спецификаций. Контроль синтаксиса диаграмм и типов их элементов, контроль декомпозиции функций, проверка спецификаций на полноту и непротиворечивость.

      • другие виды анализа. Конкретные дополнительные виды анализа могут включать алгоритмы, потоки данных, нормализацию данных, использование данных, пользовательский интерфейс.

      • автоматизированное проектирование отчетов.

   2. Реализация:
      Реализация затрагивает функции, связанные с созданием исполняемых элементов системы (программных кодов) или модификацией существующей системы. Многие из перечисленных ниже критериев зависят от конкретных языков и включают следующие:

      • синтаксически управляемое редактирование. Возможность ввода и редактирования исходных кодов на одном или нескольких языках с одновременным синтаксическим контролем.

      • генерация кода. Возможность генерации кодов на одном или нескольких языках на основе проектных спецификаций. Типы генерируемого кода могут включать обычный программный код, схему базы данных, запросы, экраны/меню.

      • компиляция кода.

      • конвертирование исходного кода. Возможность преобразования кода из одного языка в другой.

      • анализ надежности. Возможность количественно оценивать параметры надежности ПО, такие, как количество ошибок и др.

      • реверсный инжиниринг. Возможность анализа существующих исходных кодов и формирования на их основе проектных спецификаций.

      • реструктуризация исходного кода. Возможность модификации формата и/или структуры существующего исходного кода.

      • анализ исходного кода. Примерами такого анализа могут быть определение размера кода, вычисление показателей сложности, генерация перекрестных ссылок и проверка на соответствие стандартам.

      • отладка. Типичные функции отладки - трассировка программ, выделение узких мест и наиболее часто используемых фрагментов кода и т.д.

   3. Тестирование:
      Критерии тестирования включают следующие:

      • описание тестов. Типичные возможности включают генерацию тестовых данных, алгоритмов тестирования, требуемых результатов и т.д.

      • фиксация и повторение действий оператора. Возможность фиксировать данные, вводимые оператором с помощью клавиатуры, мыши и т.д., редактировать их и воспроизводить в тестовых примерах.

      • автоматический запуск тестовых примеров.

      • регрессионное тестирование. Возможность повторения и модификации ранее выполненных тестов для определения различий в системе и/или среде.

      • автоматизированный анализ результатов тестирования. Типичные возможности включают сравнение ожидаемых и реальных результатов, сравнение файлов, статистический анализ результатов и др.

      • анализ тестового покрытия. Оснащенность средствами контроля исходного кода и анализ тестового покрытия. Проверяются, в частности, обращения к операторам, процедурам и переменным.

      • анализ производительности. Возможность анализа производительности программ. Анализируемые параметры производительности могут включать использование центрального процессора, памяти, обращения к определенным элементам данных и/или сегментам кода, временные характеристики и т.д.

      • анализ исключительных ситуаций в процессе тестирования.

      • динамическое моделирование среды. В частности, возможность автоматически генерировать моделируемые входные данные системы.

2. Общие функции:
   Приведенные ниже критерии определяют функции CASE-средств, охватывающие всю совокупность фаз ЖЦ. Поддержка всех этих функций осуществляется посредством репозитория.

   1. Документирование:

      • редактирование текстов и графики. Возможность вводить и редактировать данные в текстовом и графическом формате.

      • редактирование с помощью форм. Возможность поддерживать формы, определенные пользователями, вводить и редактировать данные в соответствии с формами.

      • возможности издательских систем.

      • поддержка функций и форматов гипертекста.

      • соответствие стандартам документирования.

      • автоматическое извлечение данных из репозитория и генерация документации по спецификациям пользователя.

   2. Управление конфигурацией:

      • контроль доступа и изменений. Возможность контроля доступа на физическом уровне к элементам данных и контроля изменений. Контроль доступа включает возможности определения прав доступа к компонентам, а также извлечения элементов данных для модификации, блокировки доступа к ним на время модификации и помещения обратно в репозиторий.

      • отслеживание модификаций. Фиксация и ведение журнала всех модификаций, внесенных в систему в процессе разработки или сопровождения.

      • управление версиями. Ведение и контроль данных о версиях системы и всех ее коллективно используемых компонентах.

      • учет состояния объектов конфигурационного управления. Возможность получения отчетов о всех последовательных версиях, содержимом и состоянии различных объектов конфигурационного управления.

      • генерация версий и модификаций. Поддержка пользовательского описания последовательности действий, требуемых для формирования версий и модификаций, и автоматическое выполнение этих действий.

      • архивирование. Возможность автоматического архивирования элементов данных для последующего использования.

   3. Управление проектом:

      • управление работами и ресурсами. Контроль и управление процессом проектирования ИС в терминах структуры заданий и назначения исполнителей, последовательности их выполнения, завершенности отдельных этапов проекта и проекта в целом. Возможность поддержки плановых данных, фактических данных и их анализа. Типичные данные включают графики (с учетом календаря, рабочих часов, выходных и др.), компьютерные ресурсы, распределение персонала, бюджет и др.

      • оценка. Возможность оценивать затраты, график и другие проектные параметры, вводимые пользователями.

      • управление процедурой тестирования. Поддержка управления процедурами и программой тестирования, например, управления расписанием планируемых процедур, фиксация и запись результатов тестирования, генерация отчетов и т.д.

      • управление качеством. Ввод соответствующих данных, их анализ и генерация отчетов.

      • корректирующие действия. Поддержка управления корректирующими действиями, включая обработку сообщений о проблемных ситуациях.

Надежность

• администрирование репозитория. Контроль и обеспечение целостности проектных данных.

• автоматическое резервирование (определяемое поставщиком или планируемое пользователем).

• безопасность. Защита от несанкционированного доступа.

• обработка ошибок. Обнаружение ошибок в работе системы, извещение пользователя, корректное завершение работы или сохранение состояния к моменту прерывания.

• анализ отказов в критических приложениях.

4.2.4.2. Простота использования

• удобство пользовательского интерфейса. Удобство расположения и представления часто используемых элементов экрана, способов ввода данных и др.

• локализация (в соответствии с требованиями данной страны).

• простота освоения. Трудовые и временные затраты на освоение средств.

• адаптируемость к конкретным требованиям пользователя. Адаптируемость к различным алфавитам, режимам текстового и графического представления (слева-направо, сверху-вниз), различным форматам даты, способам ввода/вывода (экранным формам и форматам), изменениям в методологии (изменениям графических нотаций, правил, свойств и состава предопределенных объектов) и др.

• качество документации (полнота, понятность, удобочитаемость, полезность и др.).

• доступность и качество учебных материалов. Они могут включать компьютерные учебные материалы, учебные пособия, курсы.

• требования к уровню знаний. Квалификация и опыт, необходимые для эффективного использования CASE-средств.

• простота работы с CASE-средством (как для начинающих, так и для опытных пользователей).

• унифицированность пользовательского интерфейса (по отношению к другим средствам, использующимся в данной организации).

• онлайновые подсказки (полнота и качество).

• качество диагностики (понятность и полезность диагностических сообщений для пользователя).

• допустимое время реакции на действия пользователя (в зависимости от среды).

• простота установки и обновления версий.

4.2.4.3. Эффективность

• требования к техническим средствам. Требования к оптимальному размеру внешней и оперативной памяти, типу и производительности процессора, обеспечивающим приемлемый уровень производительности.

• эффективность рабочей нагрузки. Эффективность выполнения CASE-средством своих функций в зависимости от интенсивности работы пользователя (например, количество нажатий клавиш или кнопки мыши, требуемое для выполнения определенных функций).

• производительность. Время, затрачиваемое CASE-средством для выполнения конкретных задач (например, время ответа на запрос, время анализа 100000 строк кода). В некоторых случаях данные оценки производительности можно получить из внешних источников.

4.2.4.4. Сопровождаемость

• уровень поддержки со стороны поставщика (скорость разрешения проблем, поставки новых версий, обеспечение дополнительных возможностей).

• трассируемость обновлений (простота освоения отличий новых версий от существующих).

• совместимость обновлений (совместимость новых версий с существующими, включая, например, совместимость по входным или выходным данным).

• сопровождаемость конечного продукта (простота внесения изменений в ПО и документацию).

4.2.4.5. Переносимость

• совместимость с версиями ОС (возможность работы в среде различных версий одной и той же ОС, простота модификации CASE-средства для работы с новыми версиями ОС).

• переносимость данных между различными версиями CASE-средства.

• соответствие стандартам переносимости. Такие стандарты включают документацию, коммуникации и пользовательский интерфейс, оконный интерфейс, языки программирования, языки запросов и др.

4.2.4.6. Общие критерии

Приведенные ниже критерии являются общими по своей природе и не принадлежат к совокупности показателей качества, приведенной в стандарте ISO/IEC 9126: 1991.

• затраты на CASE-средство. Включают стоимость приобретения, установки, начального сопровождения и обучения. Следует учитывать цену для всех необходимых конфигураций (включая единственную копию, несколько копий, локальную лицензию, лицензию для предприятия, сетевую лицензию).

• оценочный эффект от внедрения CASE-средства (уровень продуктивности, качества и т.д.). Такая оценка может потребовать экономического анализа.

• профиль дистрибьютора. Общие показатели возможностей дистрибьютора. Профиль дистрибьютора может включать величину его организации, стаж в бизнесе, финансовое положение, список любых дополнительных продуктов, деловые связи (в частности, с другими дистрибьюторами данного средства), планируемая стратегия развития.

• сертификация поставщика. Сертификаты, полученные от специализированных организаций в области создания ПО (например, SEI и ISO), удостоверяющие, что квалификация поставщика в области создания и сопровождения ПО удовлетворяет некоторым минимально необходимым или вполне определенным требованиям. Сертификация может быть неформальной, например, на основе анализа качества работы поставщика.

• лицензионная политика. Доступные возможности лицензирования, право копирования (носителей и документации), любые ограничения и/или штрафные санкции за вторичное использования (подразумевается продажа пользователем CASE-средства продуктов, в состав которых входят некоторые компоненты CASE-средства, использовавшиеся при разработке продуктов).

• экспортные ограничения.

• профиль продукта. Общая информация о продукте, включая срок его существования, количество проданных копий, наличие, размер и уровень деятельности пользовательской группы, система отчетов о проблемах, программа развития продукта, совокупность применений, наличие ошибок и др.

• поддержка поставщика. Доступность, реактивность и качество услуг, предоставляемых поставщиком для пользователей CASE-средств. Такие услуги могут включать телефонную "горячую линию", местную техническую поддержку, поддержку в самой организации.

• доступность и качество обучения. Обучение может проводиться на территории поставщика, пользователя или где-либо в другом месте.

• адаптация, требуемая для внедрения CASE-средств в организации пользователя. Примером может быть определение способа использования централизованного CASE-средства с единой, общей БД в распределенной среде.

Выполнение пилотного проекта

Перед полномасштабным внедрением выбранного CASE-средства в организации выполняется пилотный проект, целью которого является экспериментальная проверка правильности решений, принятых на предыдущих этапах, и подготовка к внедрению.
