Еще две опции связаны с возможностью удаления с графика вспомогательных надписей:

Hide Argument — прячет обозначения математических (Скрыть переменные) выражений по осям графика;

Hide Legend (Скрыть имена) — прячет обозначения имен кривых графика.

Задание надписей в графиках

Панель меток Label (Надписи) позволяет вводить в рисунок дополнительные надписи, что иллюстрирует рис. 6. 16. Эта панель появляется, если уже создан текущий график.

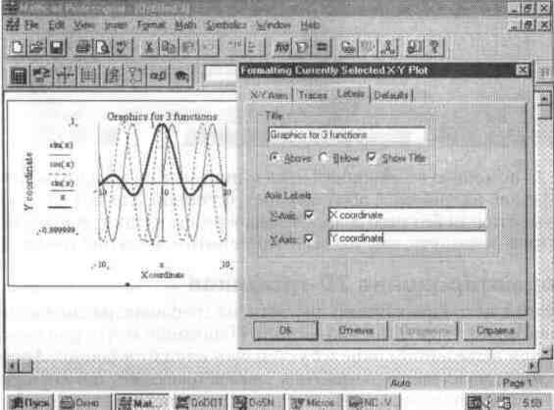

Рис. 6. 16 Панель задания дополнительных надписей

Для установки надписей служат небольшие окошки:

Title (Заголовок) - установка титульной надписи к рисунку;

X-Axis (Х-ось) - установка надписи по оси X;

Y-Axis (Y-ось) - установка надписи по оси Y.

В разделе Title содержатся опции Above (Сверху) и Below (Снизу) для установки титульной надписи либо над рисунком, либо под ним. Активизация этих опций задается установкой жирной точки в кружке. Кроме того, опция Show Title (Показать заголовок) позволяет включать или выключать отображение титульной надписи. Для ее активизации служит квадратное окошко, пустое при отказе от вывода надписи и с крестом — при выводе надписи.

Графические установки по умолчанию

Панель Defaults (По умолчанию), как показано на рис. 6. 17, служит для установки опций графиков Change to Defaults (Вернуть значения по умолчанию) и Use for Defaults (Использовать для значений по умолчанию). Установленные и зафиксированные опции используются в дальнейшем при построении графиков функций одной переменной.

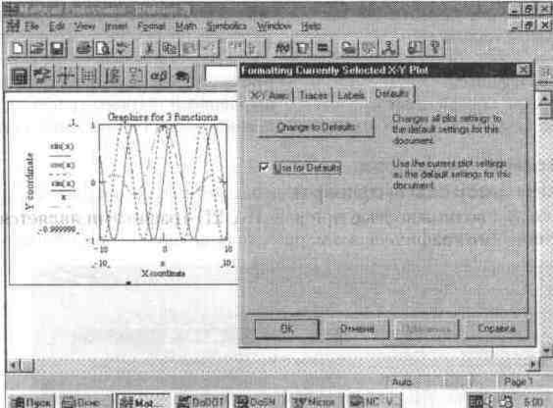

Рис. 6. 17 Панель установки и фиксации опций

С помощью комбинаций этих опций можно создавать различные виды графиков, например: с обозначением функций или без них, с обозначением аргумента или без него и др. Обозначения исчезают, если задано, что они должны исчезнуть, как только будет снято выделение графика.

Примеры на форматирование 2D-графиков

Влияние некоторых опций показано на графиках, расположенных слева от диалогового окна установки опций. Напоминаем, что для визуализации оп ций при выведенном окне их установки служит клавиша Apply (Применить) каждого диалогового окна. Эта клавиша позволяет начать наблюдение за сделанными изменениями еще до закрытия окна задания опций, что заметно облегчает экспериментирование с различными форматами графиков.

В целом перечисленные опции предоставляют возможность создавать графики самых различных видов, удовлетворяющие любым запросам пользователя (см., например, шесть типов одного и того же графика на рис. 6. 18).

Задание различных форматов графики позволяет уверенно различать кривые на графике и соотносить их с той или иной функцией, а введение дополнительных надписей (титульной и по осям) — дополнительно разнообразить графики.

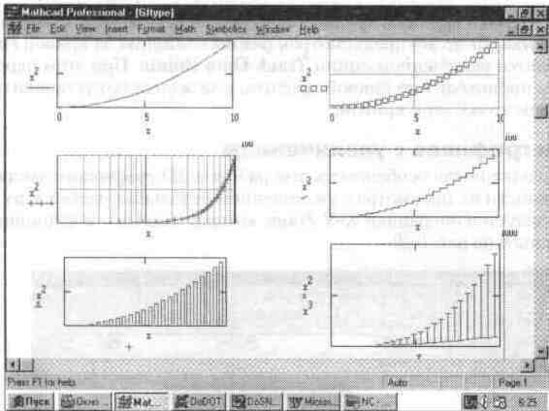

Рис. 6. 18 Графики функции, построенные с применением различных форматов

Применение графического маркера

Еще одной возможностью при работе с 2D графиками является применение специального графического маркера в виде двух перекрещивающихся пунктирных линий Они появляются при выполнении операции X-Y Trace При этом появляегся перемещаемое окно этой операции, показанное на рис 6. 19

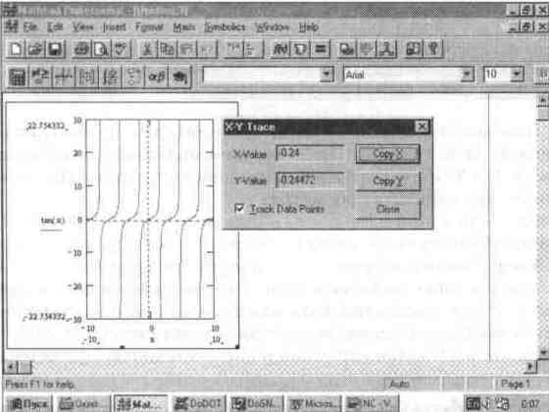

Рис. 6. 19 Работа с графическим маркером

При выключенной опции Track Data Points (Перемещение по точкам данных) маркер свободно перемещается по графику При этом его координаты отображаются в окне этой опции Поместив маркер на какую-либо интересную точку графика, можно примерно определить ее координаты

Однако вручную трудно точно совместить маркер с выбранной точкой графика. Поэтому предусмотрен режим слежения за кривой графика. Он реализуется включением опции Track Data Points. При этом перемещение маркера происходит по кривой графика, и можно легко установить его точно на любую точку этой кривой.

Просмотр части графиков с увеличением

Еще одна новая особенность при работе с 20-графиками заключается в возможности их просмотра с увеличением отдельных частей этих графиков. Она реализуется операцией X-Y Zoom, которая выводит информационное окно, показанное на рис. 6.20.

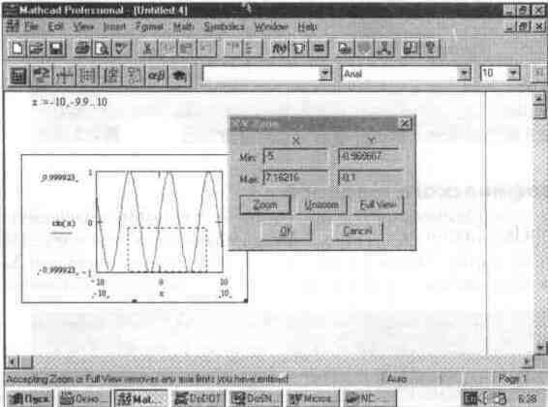

Рис. 6.20 Подготовка к просмотру части графика

Перемещением мыши с нажатой левой клавишей можно выделить определенную часть графика. При этом минимальная и максимальная координаты по осям Х и Y отображаются в окне данной операции. После этого можно реализовать три варианта просмотра:

Zoom (Увеличение) — просмотр вырезанного участка;

Unzoom (Отмена увеличения) — отмена просмотра вырезанного участка;

Full View (Полный обзор) — полный просмотр.

Эти действия настолько очевидны, что дальнейшее их описание лишено смысла. В целом надо отметить, что форматирование графиков в декартовой системе координат позволяет получать практически все типы таких графиков, используемых в математической и научно-технической литературе.

6.10. Установка форматов графиков в полярной системе координат (Polar Plot...)

Позиция Polar Plot... (Формат полярных графиков) главного меню обеспечивает задание форматов графиков, которые строятся в полярной системе координат. Она выводит окно с панельным переключателем (см. рис. 6.21).

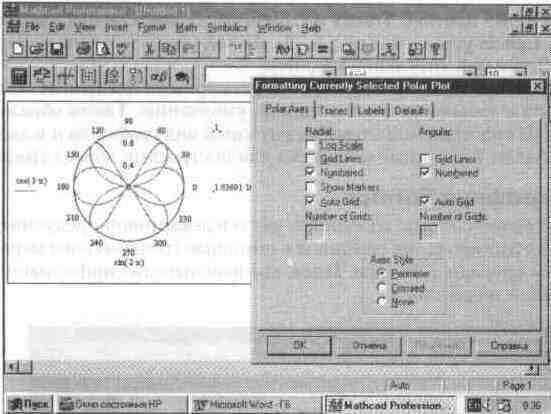

Рис. 6.21 Окно с панельным переключателем для установки форматов графиков в полярной системе координат

Переключатель содержит следующие позиции:

Polar Axes (Оси) — установка форматов отображения осей;

Traces (Графики) — управление линиями графика;

Labels (Надписи) — управление метками (надписями);

Defaults (По умолчанию) — задание опций по умолчанию.

На рис. 6.21 переключатель установлен в положение Polar Axes. При этом задаются форматы отображения радиус-вектора (Radial) и его угла (Angular). Возможные опции были описаны ранее, и нет смысла их повторять. Раздел Axes Style (Стиль осей) позволяет задать стиль отображения координатных осей в виде окружности вокруг графика Perimeter (Обрамление), в виде расположенных крестом осей Crossed (Визир) и без представления координатных осей None (Ничего).

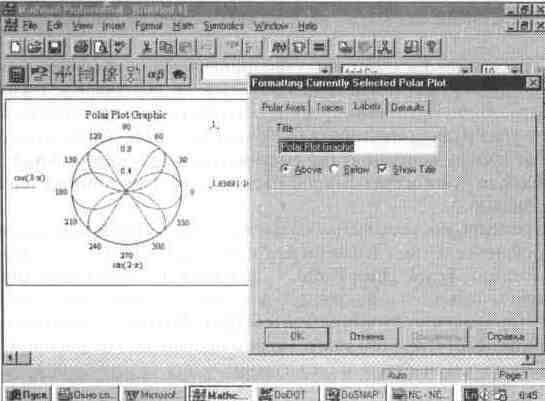

Рис. 6.22 Панель Labels окна установки форматов графиков в полярной системе координат

Опции панелей Traces и Labels также аналогичны ранее описанным. Панель Labels упрощена (рис 6. 22), на ней предусмотрена установка только дополнительной титульной надписи.

Панель Defaults позволяет зафиксировать введенные опции и использовать их в дальнейшем как опции по умолчанию. Таким образом, вы можете один раз настроить систему под нужный вид графиков и в дальнейшем использовать сделанные установки для построения других графиков

Трассирование графика Format

В полярной системе координат, как и в декартовой предусмотрена возможность трассирования графиков с помощью графического маркера. Она реализуется операцией Format Trace, которая выводит информационное окно, показанное на рис. 6 23

Рис. 6. 23 Трассирование графика в полярной системе координат

Трассировка в данном случае производится вращательными движениями мыши и перемещением ее курсора по кругу На графике появляется радиальный отрезок пунктирной прямой и пунктирная окружность Отрезок прямой задает угол радиус-вектора, а окружность — положение его конца, т. е. расстояние от центра координатной системы до точки пересечения вращающегося отрезка с окружностью. Координаты (угол и расстояние) показывает окно трассировки.

Трассировка возможна без слежения за кривой рисунка и со слежением. Для осуществления слежения надо поставить "птичку" в прямоугольном окошечке опции Track Data Point. С помощью кнопок Copy Angle и Copy Radius положение конца радиус-вектора текущей точки (угла и длины радиус-вектора) можно скопировать в буфер обмена. А с помощью команды Paste в позиции Edit главного меню можно перенести это значение в математическое выражение, в котором оно нужно

Просмотр части графика

Операция Format Zoom... позволяет просматривать выделенную часть графика в полярной системе координат Выделение производится изменением радиуса выделяющей пунктирной окружности Нажав кнопку Zoom окна просмотра, можно получить график выделенной части с увеличением (см рис 6. 24)

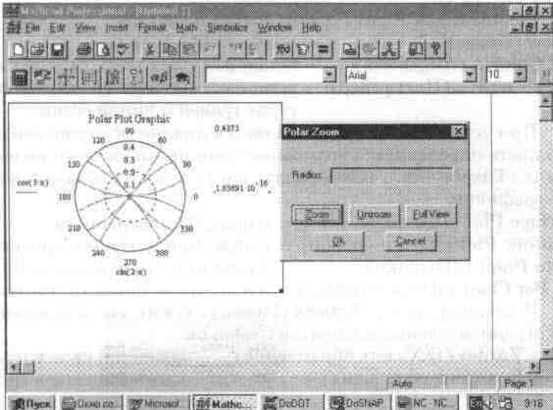

Рис. 6. 24 Просмотр части графика в полярной системе координат

Назначение остальных кнопок окна просмотра то же, что и у окна просмотра графиков в декартовой системе координат

6. 11. Установка форматов графиков трехмерных поверхностей (3D Plot...)

Позиция 3D Plot... (Формат 3D-графика) подменю Format служит для установки форматов представления 3D-графиков (см рис 6 25)

Панельный переключатель окна установки форматов 3D-графиков содержит следующие позиции

View (Вид) — установка опций обзора 3D-фигур, Axes (Оси) — установка опций представления осей;

Color&Lines (Цвет и линии) — установка цвета и типа линий, Title (Заголовок) — установка титульной надписи

Рассмотрим эти операции, начиная с обзора трехмерной поверхности

Обзор трехмерной поверхности

На рис 6 25 панельный переключатель показан в положении View При этом возможна установка ряда параметров обзора SD-фигур, объединенных в несколько групп

Группа View (Вид) содержит опции. Rotation (Вращение) — задание угла поворота (от 0 до 180 градусов);

Tilt (Наклон) здание угла наклона (от 0 до 90 градусов),

Vertical Scale (Верт. масштаб) — задание относительного размера по вертикали (от 1до100%).

Группа Axes (Оси) задает тип отображения осей:

Perimeter (Периметр) — по периметру;

Comer (Репер) — в углу;

None (Ничего) — без вывода осей.

Группа Black Plans (Грани) содержит опции:

Show (Показать) — отображение в цвете;

Fill Color... (Закрасить) — установка цвета координатных плоскостей;

Enge Color... (Цвет ребер) — установка цвета ребер с целью выделения контуров граней и линий сетки.

При установке цветов появляется диалоговое окно выбора цвета. Выбор цвета определяется возможностями применяемого видеоадаптера. Группа Display As... (Отобразить как) служит для задания общего типа ЗD-графиков:

Surface Plot (Поверхность) — в виде ЗD-поверхности;

Contour Plot (Линии уровня) — в виде линий равного уровня;

Data Point (ЗD-точки) — в виде отдельных точек в ЗD-пространстве;

3D Bar Chart (ЗD-гистограмма) — в виде трехмерных гистограмм.

И наконец, группа Frames (Рамки) служит для установки опций видимости ограничительных элементов графиков:

Show Border (Показать обрамление) — задает рисунок в рамке;

Show Box (Показать ящик) — задает рисунок в трехмерном параллелепипеде.

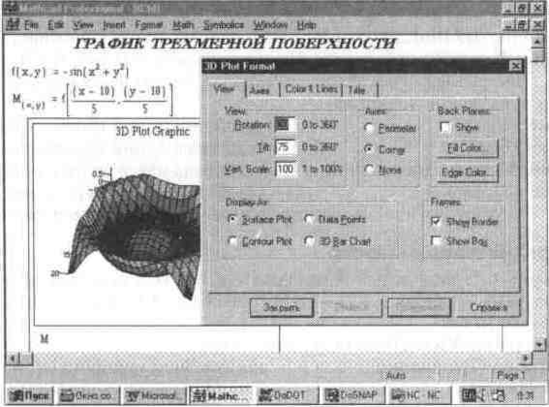

На рис. 6. 25 показан график трехмерной поверхности с функциональной цветовой окраской и построением видимых линий каркаса (невидимые линии удалены). К сожалению, цвета графика в книге не различаются, так как печать черно-белая. Вместо цветов видна раскраска серым цветом разной плотности. Рядом с графиком помещена панель форматирования, которая дает информацию о всех опциях просмотра (панели View).
